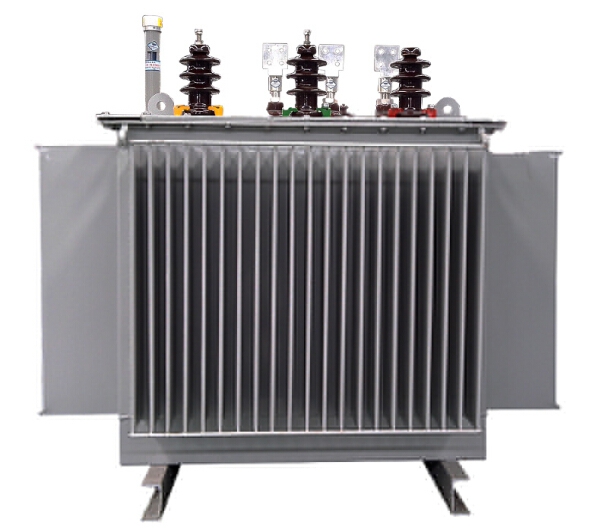

本公司研生产的S11-M系列全密封油浸式电力变压器具有低损耗、低噪声、高效率的优点，可取得良好的节能效果并减少污染。全密封式变压器与普通油浸式变压器相比，取消了储油柜，油体积的变化由波纹油箱的波纹片的弹性来自动调节补偿，变压器与空气隔绝，防止和减缓油的劣化和绝缘老化，增强运行可靠性，正常运行免维护。
执行标准
GB 1094 电力变压器
GB/T 15164 油浸式电力变压器负载导册
GB/T 6451 三相油浸式电力变压器技术参数和要求
GB 2536 变压器油
GB 311.1 高压输变电设备的绝缘配合
JB/T 501 电力变压器实验导册
GB 10237 电力变压器绝缘水平和绝缘实验外绝缘的空气间隙
DL/T 572 变压器运行规程
产品用途
产品特点
1、变压器铁芯采用进口优质冷轧硅钢片叠积而成，大大降低空载损耗和空载电流，并对铁芯进行绑扎，保证铁芯的紧实度，降低噪声。
2、高低压绕组用无氧铜绕制，低压绕组500kVA及以下采用双层圆筒式结构。630kVA及以上采用双螺旋或四螺旋结构，高压绕组采用多层圆筒式结构。
3、变压器连接组采用Dyn11,减少谐波对电网的影响，改善供电质量。
4、变压器为全密封结构，延长使用寿命，免吊芯，免维修。
5、实测噪声值低于标准。
本系列变压器经正常运输后，不需要吊芯检查，即可安装有关的零部件，进行验收项目试验，合格后即可投入运行。
使用条件
1、最高环境温度：+40℃
2、最低环境温度：-25℃
3、海拔高度：<1000m
4、最高月平均相对湿度：90%（20℃）
5、安装地点：安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所，户内或户外。
S11型10KV双绕组系列主要产品性能参数：
|
型号 |
额定容量（KVA) |
联结组标号 |
电压组合（KV) |
空载损耗（W） |
负载损耗（ W) |
空载电流（%） |
短路抗阻（%） |
||
|
高压 |
分接范围 |
低压 |
|||||||
|
S11-M-30 |
30 |
Yyn0或Dyn11 |
6 6.3 10 10.5 11 |
±5%或±2*2.5% |
0.4 |
100 |
660 |
2.3 |
4.0 |
|
S11-M-50 |
50 |
130 |
870 |
2.0 |
4.0 |
||||
|
S11-M-63 |
63 |
150 |
1040 |
1.9 |
4.0 |
||||
|
S11-M-80 |
80 |
180 |
1250 |
1.9 |
4.0 |
||||
|
S11-M-100 |
100 |
200 |
1500 |
1.8 |
4.0 |
||||
|
S11-M-125 |
125 |
240 |
1800 |
1.7 |
4.0 |
||||
|
S11-M-160 |
160 |
280 |
2200 |
1.6 |
4.0 |
||||
|
S11-M-200 |
200 |
340 |
2600 |
1.5 |
4.0 |
||||
|
S11-M-250 |
250 |
400 |
3050 |
1.4 |
4.0 |
||||
|
S11-M-315 |
315 |
480 |
3650 |
1.4 |
4.0 |
||||
|
S11-M-400 |
400 |
570 |
4300 |
1.3 |
4.0 |
||||
|
S11-M-500 |
500 |
680 |
5100 |
1.2 |
4.0 |
||||
|
S11-M-630 |
630 |
810 |
6200 |
1.1 |
4.5 |
||||
|
S11-M-800 |
800 |
980 |
7500 |
1.0 |
4.5 |
||||
|
S11-M-1000 |
1000 |
1150 |
10300 |
1.0 |
4.5 |
||||
|
S11-M-1250 |
1250 |
1360 |
12800 |
0.9 |
4.5 |
||||
|
S11-M-1600 |
1600 |
1640 |
14500 |
0.8 |
4.5 |
||||
|
S11-M-2000 |
2000 |
2280 |
17820 |
0.6 |
5.0 |
||||
|
S11-M-2500 |
2500 |
2700 |
20700 |
0.6 |
5.0 |
||||
S11型20KV双绕组系列主要产品性能参数：
|
型号 |
额定容量（KVA) |
联结组标号 |
电压组合（KV) |
空载损耗（W） |
负载损耗（ W) |
空载电流（%） |
短路抗阻（%） |
||
|
高压 |
分接范围 |
低压 |
|||||||
|
S11-M-30 |
30 |
Dyn11 |
20 |
±5% |
0.4 |
90 |
660 |
2.1 |
5.5 |
|
S11-M-50 |
50 |
130 |
960 |
2.0 |
5.5 |
||||
|
S11-M-63 |
63 |
150 |
1145 |
1.9 |
5.5 |
||||
|
S11-M-80 |
80 |
180 |
1370 |
1.8 |
5.5 |
||||
|
S11-M-100 |
100 |
200 |
1650 |
1.6 |
5.5 |
||||
|
S11-M-125 |
125 |
±5%或±2*2.5% |
240 |
1980 |
1.5 |
5.5 |
|||
|
S11-M-160 |
160 |
290 |
2420 |
1.4 |
5.5 |
||||
|
S11-M-200 |
200 |
330 |
2860 |
1.3 |
5.5 |
||||
|
S11-M-250 |
250 |
400 |
3350 |
1.2 |
5.5 |
||||
|
S11-M-315 |
315 |
480 |
4010 |
1.1 |
5.5 |
||||
|
S11-M-400 |
400 |
570 |
4730 |
1.0 |
5.5 |
||||
|
S11-M-500 |
500 |
680 |
5660 |
1.0 |
5.5 |
||||
|
S11-M-630 |
630 |
810 |
6820 |
0.9 |
5.5 |
||||
|
S11-M-800 |
800 |
980 |
8250 |
1.8 |
6.0 |
||||
|
S11-M-1000 |
1000 |
1150 |
11330 |
0.7 |
6.0 |
||||
|
S11-M-1250 |
1250 |
1350 |
13200 |
0.7 |
6.0 |
||||
|
S11-M-1600 |
1600 |
1630 |
15950 |
0.6 |
6.0 |
||||
绝缘水平：
|
电压等级kv |
最高运行电压kv（有效值） |
额定短时工频耐压kv（有效值）1分钟 |
额定电雷冲击耐受电压kv（峰值） |
|
|
全波 |
截波 |
|||
|
0.4 |
0.46 |
5 |
75 |
85 |
|
10 |
12 |
35 |
||
|
20 |
23 |
55 |
125 |
140 |
