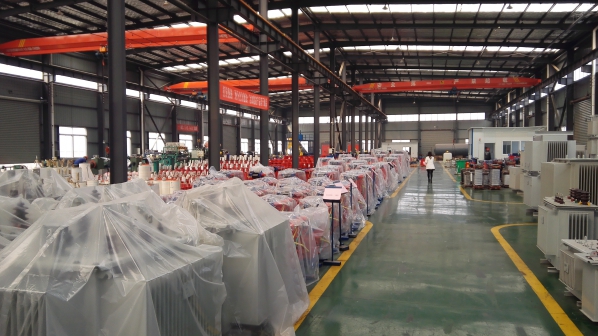

徐州中豪电力设备有限公司是一家专门从事系列变压器及其配套产品生产、开、销售的高新技术企业，崛起于淮海经济区中心城市——徐州的东郊工业区，前临亚欧大陆陇海铁路桥，背靠京福、连霍高速交汇点，门前104国道，南毗徐州观音半个小时车程，交通十分方便，运输条件得天独厚。工厂占地面积近10万平方米，各类建筑物面积达3万平方米。拥有各种生产和使用设备100余台套，拥有雄厚的技术力量，先进的生产设备，产品工艺水平高，检测设备齐全，企业管理严格，产品质量可靠。 本公司生产的S9、S11系列10KV、35KV油浸式变压器、SCB10系列10KV干式变压器、非晶合金、有载调压电力变压器等级低损耗电力变压器，技术标准严格采用国际GB1094.1、2-1996；GB/T6451-1999，并在同行中率先获得ISO9001质量体系认证证书，主导产品“中豪”牌电力变压器达到国家要求及省颁技术标准。徐州中豪电力设备有限公司的及服务网络遍及全国，能保证为客户提供快速、优质服务。本公司秉承“以人为本，科技创新，志在超越”的崇高信念，以可靠的产品质量，优惠的价格，完善的售后服务，精益求精，追求完美，竭力欢迎新老客户垂询合作，愿与广大客户共创双赢的美好明天。
徐州中豪电力设备有限公司
联系人：庄先生
手机：18652268818
固话；0516-83718873
邮箱：8571953@qq.com
网址：www.byaqi.com
地址：中国.江苏.徐州经济技术开区
本公司研生产的S11-M系列全密封油浸式电力变压器具有低损耗、低噪声、高效率的优点，可取得良好的节能效果并减少污染。全密封式变压器与普通油浸式变压器相比，取消了储油柜，油体积的变化由波纹油箱的波纹片的弹性来自动调节补偿，变压器与空气隔绝，防止和减缓油的劣化和绝缘老化，增强运行可靠性，正常运行免维护。
执行标准
GB 1094 电力变压器
GB/T 15164 油浸式电力变压器负载导册
GB/T 6451 三相油浸式电力变压器技术参数和要求
GB 2536 变压器油
GB 311.1 高压输变电设备的绝缘配合
JB/T 501 电力变压器实验导册
GB 10237 电力变压器绝缘水平和绝缘实验外绝缘的空气间隙
DL/T 572 变压器运行规程
产品用途
产品特点
1、变压器铁芯采用进口优质冷轧硅钢片叠积而成，大大降低空载损耗和空载电流，并对铁芯进行绑扎，保证铁芯的紧实度，降低噪声。
2、高低压绕组用无氧铜绕制，低压绕组500kVA及以下采用双层圆筒式结构。630kVA及以上采用双螺旋或四螺旋结构，高压绕组采用多层圆筒式结构。
3、变压器连接组采用Dyn11,减少谐波对电网的影响，改善供电质量。
4、变压器为全密封结构，延长使用寿命，免吊芯，免维修。
5、实测噪声值低于标准。
本系列变压器经正常运输后，不需要吊芯检查，即可安装有关的零部件，进行验收项目试验，合格后即可投入运行。
使用条件
1、最高环境温度：+40℃
2、最低环境温度：-25℃
3、海拔高度：<1000m
4、最高月平均相对湿度：90%（20℃）
5、安装地点：安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所，户内或户外。
S11型10KV双绕组系列主要产品性能参数：
|
型号 |
额定容量（KVA) |
联结组标号 |
电压组合（KV) |
空载损耗（W） |
负载损耗（ W) |
空载电流（%） |
短路抗阻（%） |
||
|
高压 |
分接范围 |
低压 |
|||||||
|
S11-M-30 |
30 |
Yyn0或Dyn11 |
6 6.3 10 10.5 11 |
±5%或±2*2.5% |
0.4 |
100 |
660 |
2.3 |
4.0 |
|
S11-M-50 |
50 |
130 |
870 |
2.0 |
4.0 |
||||
|
S11-M-63 |
63 |
150 |
1040 |
1.9 |
4.0 |
||||
|
S11-M-80 |
80 |
180 |
1250 |
1.9 |
4.0 |
||||
|
S11-M-100 |
100 |
200 |
1500 |
1.8 |
4.0 |
||||
|
S11-M-125 |
125 |
240 |
1800 |
1.7 |
4.0 |
||||
|
S11-M-160 |
160 |
280 |
2200 |
1.6 |
4.0 |
||||
|
S11-M-200 |
200 |
340 |
2600 |
1.5 |
4.0 |
||||
|
S11-M-250 |
250 |
400 |
3050 |
1.4 |
4.0 |
||||
|
S11-M-315 |
315 |
480 |
3650 |
1.4 |
4.0 |
||||
|
S11-M-400 |
400 |
570 |
4300 |
1.3 |
4.0 |
||||
|
S11-M-500 |
500 |
680 |
5100 |
1.2 |
4.0 |
||||
|
S11-M-630 |
630 |
810 |
6200 |
1.1 |
4.5 |
||||
|
S11-M-800 |
800 |
980 |
7500 |
1.0 |
4.5 |
||||
|
S11-M-1000 |
1000 |
1150 |
10300 |
1.0 |
4.5 |
||||
|
S11-M-1250 |
1250 |
1360 |
12800 |
0.9 |
4.5 |
||||
|
S11-M-1600 |
1600 |
1640 |
14500 |
0.8 |
4.5 |
||||
|
S11-M-2000 |
2000 |
2280 |
17820 |
0.6 |
5.0 |
||||
|
S11-M-2500 |
2500 |
2700 |
20700 |
0.6 |
5.0 |
||||
S11型20KV双绕组系列主要产品性能参数：
|
型号 |
额定容量（KVA) |
联结组标号 |
电压组合（KV) |
空载损耗（W） |
负载损耗（ W) |
空载电流（%） |
短路抗阻（%） |
||
|
高压 |
分接范围 |
低压 |
|||||||
|
S11-M-30 |
30 |
Dyn11 |
20 |
±5% |
0.4 |
90 |
660 |
2.1 |
5.5 |
|
S11-M-50 |
50 |
130 |
960 |
2.0 |
5.5 |
||||
|
S11-M-63 |
63 |
150 |
1145 |
1.9 |
5.5 |
||||
|
S11-M-80 |
80 |
180 |
1370 |
1.8 |
5.5 |
||||
|
S11-M-100 |
100 |
200 |
1650 |
1.6 |
5.5 |
||||
|
S11-M-125 |
125 |
±5%或±2*2.5% |
240 |
1980 |
1.5 |
5.5 |
|||
|
S11-M-160 |
160 |
290 |
2420 |
1.4 |
5.5 |
||||
|
S11-M-200 |
200 |
330 |
2860 |
1.3 |
5.5 |
||||
|
S11-M-250 |
250 |
400 |
3350 |
1.2 |
5.5 |
||||
|
S11-M-315 |
315 |
480 |
4010 |
1.1 |
5.5 |
||||
|
S11-M-400 |
400 |
570 |
4730 |
1.0 |
5.5 |
||||
|
S11-M-500 |
500 |
680 |
5660 |
1.0 |
5.5 |
||||
|
S11-M-630 |
630 |
810 |
6820 |
0.9 |
5.5 |
||||
|
S11-M-800 |
800 |
980 |
8250 |
1.8 |
6.0 |
||||
|
S11-M-1000 |
1000 |
1150 |
11330 |
0.7 |
6.0 |
||||
|
S11-M-1250 |
1250 |
1350 |
13200 |
0.7 |
6.0 |
||||
|
S11-M-1600 |
1600 |
1630 |
15950 |
0.6 |
6.0 |
||||
绝缘水平：
|
电压等级kv |
最高运行电压kv（有效值） |
额定短时工频耐压kv（有效值）1分钟 |
额定电雷冲击耐受电压kv（峰值） |
|
|
全波 |
截波 |
|||
|
0.4 |
0.46 |
5 |
75 |
85 |
|
10 |
12 |
35 |
||
|
20 |
23 |
55 |
125 |
140 |
