冲击力传感器撞击力传感器敲打力传感器涮间碰撞力值传感器_冲击力传感器

系统原理：

1、撞击物碰撞到撞击板的时候冲击力传感器会受到冲击力，经相应的测量电路把力值转换为电信号（电压或电流），

从而完成了将外力变换为电信号的过程。

2、高精度集成运算放大器将冲击力传感器输出的电信号放大成为容易采集测量的标准模拟信号

3、高速采集卡将电压输出变送器的电压信号采集过来并通过AD转换功能将电压转换至数字信号，并通过USB2.0

高速接口与电脑通讯，DAQ采集卡的采集频率最高可达100kHz（即每秒钟采集10万次），从而可以实现电脑采集碰撞瞬间的力值。

4、软件根据所采集到的数据绘制时间-力值的曲线图，以便更直观观测数据的变化过程及规律。并可以设置门限报警等功能。

三、系统主要功能：

对称重传感器采集到的数据通过数据采集卡采集到计算机。软件可以设置采集频率，最高可达100kHz。可以对碰撞、撞击、爆炸、等等时间内的力值、压强、扭矩值等物理量的突变进行精确的采集。

软件根据所采集到的数据绘制时间-力值的曲线图，以便更直观观测数据的变化过程及规律。并可以设置门限报警等功能。

传感器系统示意图：

冲击力客户现场使用图片：

冲击力系统组成：

1、冲击力传感器

2、信号处理器

3、高速采集卡

4、冲击力检测分析系统软件

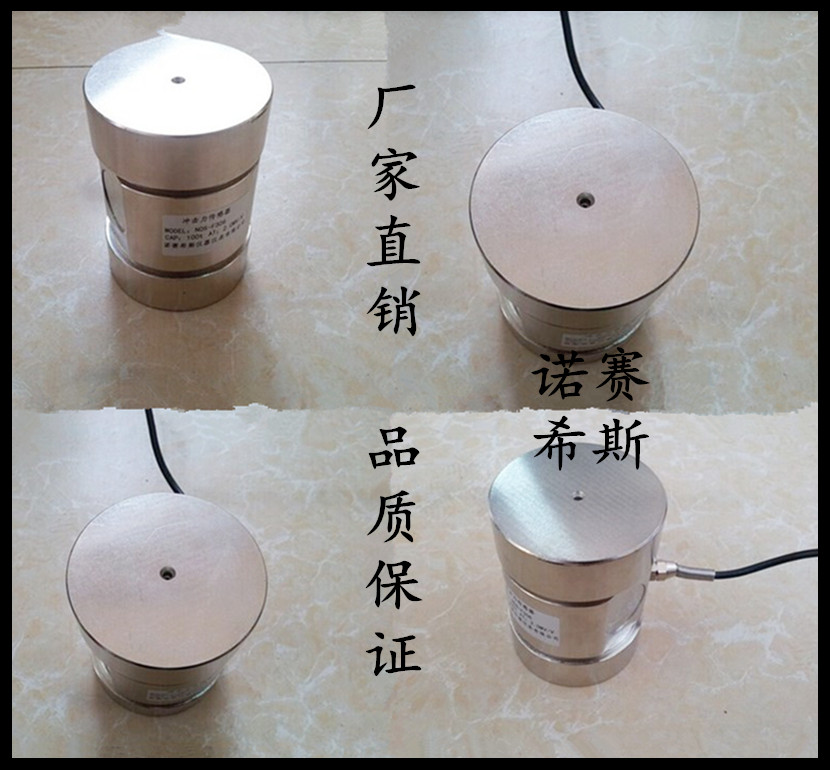

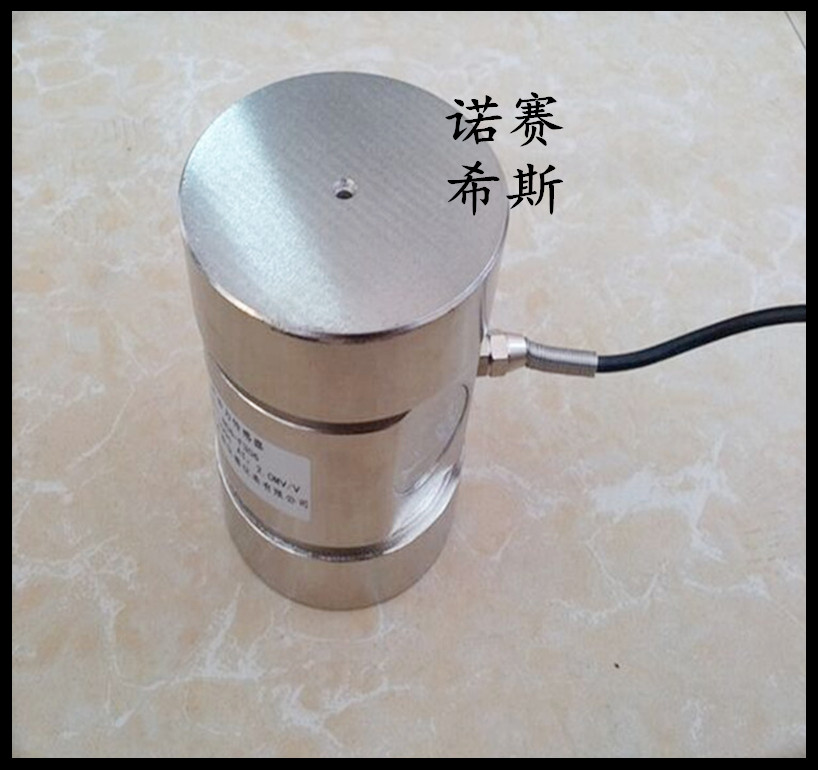

冲击力传感器实物图：

高速采集卡：

冲击力检测分析系统软件：

冲击力传感器撞击力传感器敲打力传感器涮间碰撞力值传感器
