施迈赛HQDZ-II系列污水泵自动控制器
概述
污水泵自动控制系统一下简称装置是我厂研制的低压智能配电产品，该产品针对工业污水池的液体水泵控制，可实现液体高位或低位控制，该产品适用生活用水及其他液体的自动上水或污水池、雨水池及其他液体的自动排水等各种不同场合，也可以用于污水池和泥浆排水等各种不同场合，也可以用于污水池和泥浆排水泵自动控制，是输煤系统中水洗设备的配套产品。交流380V/220V水泵电机均可选用，本装置集测量、信号及显示灯功能于一体。
工作原理

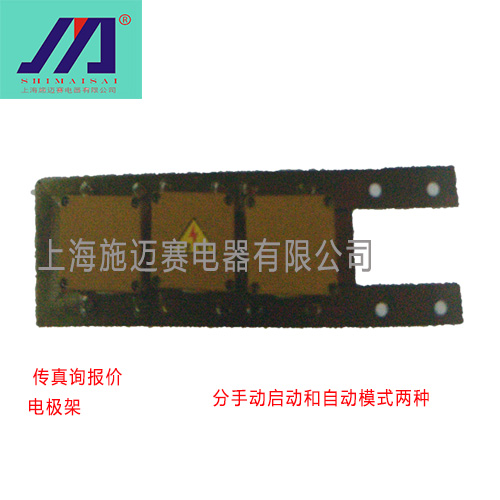

污水泵自动控制器不受液面浪涌影响，当泵池中的液位达到检测高度时，电极探头即有电流通过，信号输入到控制电路，并驱动开关电路，控制排污泵启动与停止。控制箱外形款式具有室内与室外形两种。
控制箱安装，接线说明
控制箱固定在污水池附近墙壁，电极探头与控制箱距离不得超过100米，电缆通过控制箱底部引线孔直接连接到DZ15断路控制器上端。380V污水控制水泵连接电缆，通过控制箱底部引线，直接连接到电极保护器下端固定。
手动启动污水电机模式：
通电后转换开关处于停滞状态。电源指示灯，动作指示灯，故障指示灯处于断电状态，当转换开关转至手动模式时，电源指示灯常亮，控制箱进入工作状态，按下绿色启动按钮，内部接触器吸合，动作指示灯常亮，污水泵启动工作。按下红色按钮停止，内部接触器断开，动作指示灯熄灭，污水泵停止工作。
自动控制污水电机模式：
当转换开关转至自动模式时，电源指示灯常亮，控制箱进入工作状态，当污水池水位高于高液位电机时内部接触器吸合，动作指示熄灭，污水泵启动工作。当污水水位低于低液位电极时，内部接触器断开，动作指示灯熄灭，污水泵停止工作。当热继电器出现故障时，面板黄色指示灯亮起。
技术参数
工作电源
额定电源电压：380V/220V
控制水泵电机功率：5-35KW
额定频率：50Hz
交流电流：5A-150A适用于2-30KW
污水池深度：1-5米
