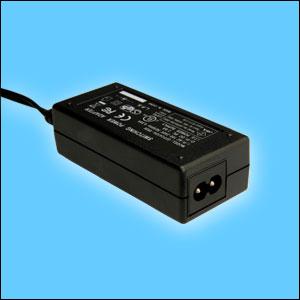

12V2A美规UL日规PSE认证电源适配器
产品名称：24W电源适配器
12V2A美规UL日规PSE认证电源适配器常规型号：
GFP241DA-0540-1[5V@4A]
GFP241DA-0638-1[6V@3.8A]
GFP241DA-0926-1[9V@2.6A]
GFP241DA-1024-1[10V@2.4A]
GFP241DA-1220-1[12V@2A]
GFP241DA-1516-1[15V@1.6A]
GFP241DA-2410-1[24V@1A]
以上是本公司标准规格，可订制其他规格，免费索取电源适配器样品，请联系我们！联系人：杨先生 手机：13823557013
12V2A美规UL日规PSE认证电源适配器技术资料：
输入电压: AC100-240V,50/60Hz
输入电压范围: AC90-264V,47/63Hz
空载功耗: 0.3W 最大
输出功率: 24Wmax
输出电压: 5V-24V
过压保护: 120%min
过流保护: 120%min
短路保护: 自动恢复
输出电压精度: ±5%
12V2A美规UL日规PSE认证电源适配器可靠性：
平均无故障时间 在25℃环境温度下,最大负载工作
平均无故障时间50000小时
满负荷45℃烧机,100%老化测试
一年质保,终身维护
12V2A美规UL日规PSE认证电源适配器环境要求：
工作温度: 0℃ - 40℃
储存温度: -20℃ - 85℃
储存湿度: 5% - 90%RH
绝缘耐压: AC 3000V(Min),5mA(Max)
绝缘阻抗: DC 500V 100MΩ(Min)
12V2A美规UL日规PSE认证电源适配器安规认证：
UL,CUL,FCC,PSE,CCC
CE,GS-TUV
SAA,C-TICK
BSMI
12V2A美规UL日规PSE认证电源适配器机械规格：
重量: 大约175g
外形尺寸: 96.8x44.8x29.3 (mm)
12V2A美规UL日规PSE认证电源适配器联系方式：
公司名称：深圳市镇远电子有限公司
联系人：杨先生
手机：13823557013
电话：0755-33651690,33651691
QQ：171532030
网站：www.gmesmps.com
地址：深圳市宝安区福永镇新和村新兴工业园1区5栋TL431在开关电源中的应用
TL431在开关电源中的应用早期的开关电源中都采用三极管和稳压二极管组成取样、误差放大器，由于三极管和稳压二极管的参数性能差别比较大，给调试造成一定的难度。今几年来，高端质量的开关电源都是采用三端精密稳压器(例如TL431)作为误差检测和放大器。三端精密稳压器内部有温度补偿的高精度并联放大器，其内部基准电压精度极高，所有产品的典型值均为2.495V,而其误差电压范围允许为2.44~2.55V，允许工作温度范围用尾缀字母表示，C为-10~85摄氏度，I为-40~85摄氏度，M为-55~125摄氏度。所以，无论是精度还是稳定度均非普通稳压二极管所能达到的。在使用TL431时必须注意，为了使内部放大器处于线性区，当Uka=Uref时，Ika大于1mA,内部放大器的电压小于37V，其最大功耗为500mW~1W。一般开关电源中作为误差放大器，功耗是不可能达到500mW的。TL431的用法很多，如果将R端与K端连接，即等效一只2.5V/100mA的高精度稳压二极管。另外，TL431还可以组成2.5V~36V的可调并联稳压电源。由TL431组成的取样电路，由于其内部比较器具有极高的增益，在使放大器动作时，取样电路仅需输入4微安以下的电流即可，因此对取样分压器的影响极小。
开关电源中用于取样和误差放大的典型应用简化电路如图所示。开关电源输出电压Uo由R1、R2分压，正常时得到2.5V的取样电压，送到TL431的控制端R。因为R端电流极小，可以忽略，因而R1、R2的取值可以按输出电源Uo与2.5V之比选取，即Uo=2.5*(1+R1/R2)。当Uo上升时，R端电压升高，Ika增大，光耦合器发光二极管电流也增大，通过光耦合器次级控制开关脉冲的脉宽减小，输出电压降到，起到了稳定输出电压的作用。TL431和光电耦合器的工作电压为Ui,一般取自开关电源5~12V稳压电源，R3则限制TL431的电流Ika，使光电耦合器工作在线性区内。由于TL431的比较器和放大器增益都较高，使用中常在K-R极之间接入RC电路，以防止寄生振荡。
三端精密稳压器为集成电路，等效电路只是示意其内部功能，实际内部电路较为复杂。若用一般电阻法检测是不容易判断出其的好与坏的。当开关电源出现失控或无输出电压故障时，如果怀疑取样误差放大器发生故障，可根据上图中的电路检测TL431。Ui选择小于35V的直流电压，R1将电路短路电流限制在100mA以内，R2、R3为控制极供电调整，选择R3/R2+R3大于或等于2.5。当调整R3时，Uo能在2.5V~Ui之间均匀变化，则判断三端精密稳压器TL431完全正常。
电源适配器就选镇远电子 联系人：杨先生 手机：13823557013 QQ：171532030 电话：0755-33651690,33651691
深圳市镇远电子有限公司（chinaadapter.com）是开关电源,电源适配器,车充,电子变压器,USB充电器的专业生产厂家，目前员工总人数在705人左右，其中工程技术人员36人，直接生产人员580人，品保人员48人，其他行政人员及后勤人员40人。我们的工厂通过ISO9001、ISO14001品质管理的认证，并一直按照ISO的标准在做生产管理。我们有信心为您提供一整套的开关电源解决方案并成为您值得信赖的电源伙伴。
不论是研发、制造或是售后服务均坚持以满足客户需求为首要目标，提供全方位多种系列的开关电源适配器来满足客户的需求，以做到客制化为最终目标。我们为客户提供下列的服务和保证:
一、完善的产品客制化设计以满足客户差别化之需求。
二、完售的售后服务以及专人做售后追踪。
三、出厂的开关电源适配器均通过相关的安全规定认证，如日本PSE,美国UL,FCC,加拿大CUL,欧洲CE,中国CCC,台湾BSMI,国际标准CB,澳洲C-TICK,SAA,英国BS,德国GS,韩国KC,新加坡PSB,能源之星CEC,欧洲能效ErP、EUP第二阶段,澳洲能源认证MEPS等，部分产品有加拿大ICES-003,墨西哥NOM,瑞典,瑞士S+MARK,巴西UC,阿根廷,俄罗斯GOST认证,生产过程有严格的品质管理系统。
四、所有系列产品都是宽工作电压范围的，适用于全球各国不同地域的电压从90V-265V均能正常稳定工作。在电网电压不稳定、波动较大的地区都能够正常工作。
五、现今已有多家世界级大公司都选用我们的开关电源产品,以保证配套设备安全可靠以及稳定地运行，足以证明我厂里的产品已达到一定的高品质等级。
