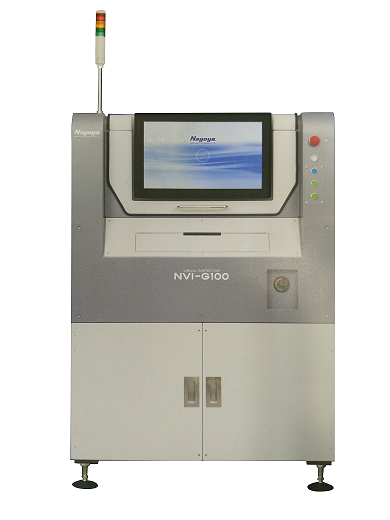

NAGOYA焊锡外观检查机NVI-G100
型号：NVI-G100
产品：焊锡外观检查机/实装部品外观检查装置
品牌：NAGOYA
简介：NAGOYA焊锡外观检查机NVI-G100,名古屋NVI-G100独一无二不良监控网，2亿像素2D+高速3D的威力；NVI-G100运用全面摄影技术，实现高效获取基板异物检查；NVI-G100具备高精度自动检查能力，开创焊锡外观检查新纪元。
NAGOYA焊锡外观检查机NVI-G100 特点
融合技术传承，专注于2D全面高速，高品质检查。部品检查，文字检查及异物检查效果更佳
NAGOYA焊锡外观检查机NVI-G100 独一无二不良监控网，2亿像素的威力
新开发矩阵相机系统独具2亿像素
视野尺寸24mm×35mm×10相机
另具双轨相机，视野更达到一倍以上
M型基板可在24秒以内实现全面检查
NAGOYA焊锡外观检查机NVI-G100运用全面摄影技术，实现高效获取基板异物检查
大范围摄影矩阵相机系统除了对基板实现高速全面检查之外，基板上的锡珠，散落部品等均可捕获
NVI-G100 高精度自动检查
独自相机合成技术，排除图像结合差误与画面曲折，真实还原基板状况。运用高精度自动检查软件，让不良无处遁形。
NAGOYA焊锡外观检查机NVI-G100 检查规格
项目 参数
基板尺寸
L50×W50～L510×W660mm[单轨规格]
L50×W50～L510×W580mm[双轨单品传送]
L50×W50～L510×W250mm[双轨双品传送]
基板重量 1.5kg(※1.5-6.0kg可选对应)
基板厚度 0.4～6.0mm
传送有效空间 上面：50mm，下面：50mm
传送基准 前方上面
传送余白
基板边缘向中间5mm
最小可检查部品
0402
NAGOYA焊锡外观检查机NVI-G100 详细规格
X检查照明 垂直 倾斜彩色照明
相机
10M像素矩阵相机+透镜
分辨率 10μm
操作规格 触摸屏，开关操作
外形尺寸 W1,070mm×D1,550mm×H1,500mm
重量 850kg（※双轨*双头规格）
压缩空气 不要
电源电压 交流单项200～240V，2kVA
