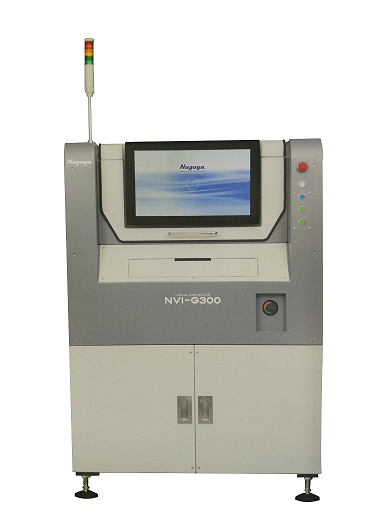

型号：NVI-G300
产品：焊锡外观检查机/实装部品外观检查装置
品牌：NAGOYA
简介：NAGOYA焊锡外观检查机NVI-G300特化检查高度差异部品判定，焊锡形状，异物垫脚，翘脚等可抽出高度信息的检查项目焊锡外观检查机NVI-G300提供更高速，更广范围，高信赖3D检查
NAGOYA 焊锡外观检查机 NVI-G300 特点
特化检查高度差异部品判定，焊锡形状，异物垫脚，翘脚等可抽出高度信息的检查项目
NAGOYA 焊锡外观检查机 NVI-G300 业界顶级高速检查速度
标准搭载业界最高级2500万像素相机模组，实现69mm×69mm广范围同时摄影。M型基板可在22秒以内完成检查
NAGOYA 焊锡外观检查机 NVI-G300 从检查到侧量，使用客观指标进行质量评估
通过条纹投影捕捉高度信息，并输出高度数据。让品质管控更容易
NAGOYA 焊锡外观检查机 NVI-G300 高精度定量化技术
可依据IPC610国际标准设定，避免人为设定所造成的误差，提高检查品质。
NAGOYA焊锡外观检查机NVI-G300 检查规格
项目 参数
基板尺寸
L50×W50～L510×W680mm[单轨规格]
L50×W50～L510×W580mm[双轨单品传送]
L50×W50～L510×W250mm[双轨双品传送]
基板重量 1.5kg(※1.5-6.0kg可选对应)
基板厚度 0.4～6.0mm
传送有效空间 上面：50mm，下面：50mm
传送基准 前方上面
传送余白
基板边缘向中间5mm
最小可检查部品
0402(※焊锡检查范围0603)
检查项目
焊锡检查，翘脚，部品翘
NAGOYA焊锡外观检查机NVI-G300 详细规格
X检查照明 4方向投影仪
相机
25M像素相机+透镜
分辨率 15μm
操作规格 触摸屏，开关操作
外形尺寸 W1,070mm×D1,550mm×H1,500mm
重量 800kg（※双轨*单头规格）
