以下是欣灵HHKG-2智能可控硅电压调压器调节仪的内容：
一、概述
HHK系列智能可控硅电压调整器和可控硅配合使用，可对负载上的电压进行调节，仪表对可控硅采
用移相触发方式，改变负载上每个作功波形的有效值，用连续缓慢调压的方式调节加热功率，由于深度
电压负反馈的作用，有良好的调整线性，电网波动的影响也减之最小，能用普通电表作负载电流电压检
测。调整器设计新颖，双屏双色LED显示，与传统的指针调整器相比，具有精度高、抗震性强、可靠性好、
抗干扰能力强、外形尺寸小、重量轻、读数清晰、无视差、可远距离观察等独特优点，HHK系列智能电压
调整器，由于采用了国际先进的专用控制微处理器，故控制性能优良，性价比高，可广泛应用于吹塑、吸
塑、模具加热、包装机械等设备。

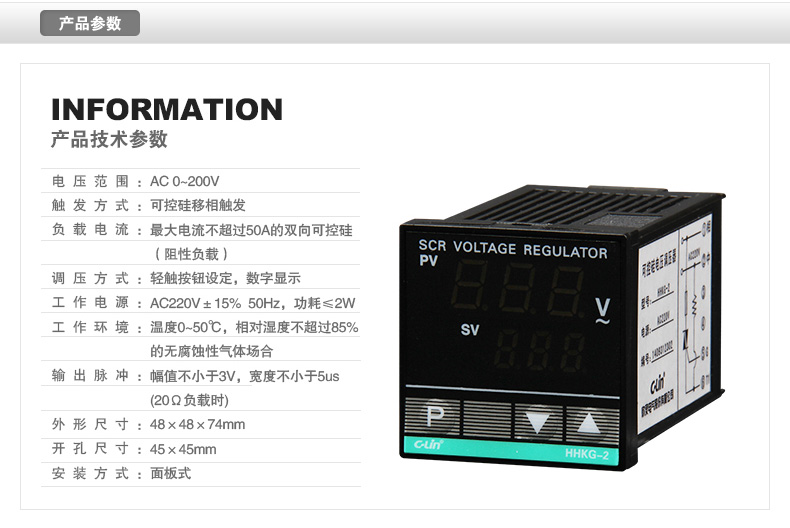

二、参数技术
1、电压范围：AC 0～200V
2、触发方式：可控硅移相触发
3、负载电流：仅能触发，最大电流不超过
50A 的双向可控硅
4、调压方式：轻触按钮设定，数字显示
5、工作电源：AC220V
6、外形尺寸：48×48×74mm
7、开孔尺寸：45×45mm
8、安装方式：面板式
9、典型应用：用于吹瓶机。
三、安装
1、将输出、电源及电炉负载连续按右接线图接妥。(常用接法举例)
2、可控硅的耐压必须在600V以上，可控硅额定电流必须在实际使用电流的2倍以上。可控硅应配用足够大的散热器，并注意通风散热良好，以保证可控硅在任何情况下的温度不超过100℃。
3、与可控硅第二阳极串接的熔丝必须接在相线输入端，不得接在其它位置。
4、如果可控硅散热器带电，安装时应充分考虑防止触电及可控硅间相互短路。
5、如接入电流表，必须串接于可控硅的第二阳极位置，勿使触发信号流经电流表。
6、仪表接至可控硅的每相触发信号线应尽量短并和其它导线分开布线，以免相互干扰导致可控硅触发失控。
四、使用注意事项
1、智能电压调整器输出由轻触开关“□”控制，视同仪表待机模式下临时电源开关。部分电压调整器输出由“POWER”拨动开关控制，切换置于“ON”位置时仪表即可工作。
2、调节面板上的加数键“ ”或按减数键“ ”，可改变设定值(SV)以达到所需，使(PV)实际控制电压值(即负载上电压)随之达到所需值。
3、在仪表使用过程中，如出现上排显示值(PV)闪烁，请检查：可控硅有否损坏击穿，或负载或连线有否断路。
4、不得驱动感应炉、降压变压器等电感性负载，以防损坏可控硅和仪表。
5、如遇可控硅不能全导通或输出严重抖动，可将该相的触发信号输出接线互相对调。
6、由于用户对SCR可控硅采用有不同的要求，一般分双向可控硅和可控硅模块两种，故在定购时，须说明并注意接线。具体以仪表外壳上所标接线图为准。
7、仪表保管时应放在干燥、通风、无腐蚀性气体的地方，而且环境温度和相对温度符合技术要求。
8、仪表在按规定的条件使用和保管，自出厂日起一年内出现因制造质量而导致的故障，由厂方负责修理。
