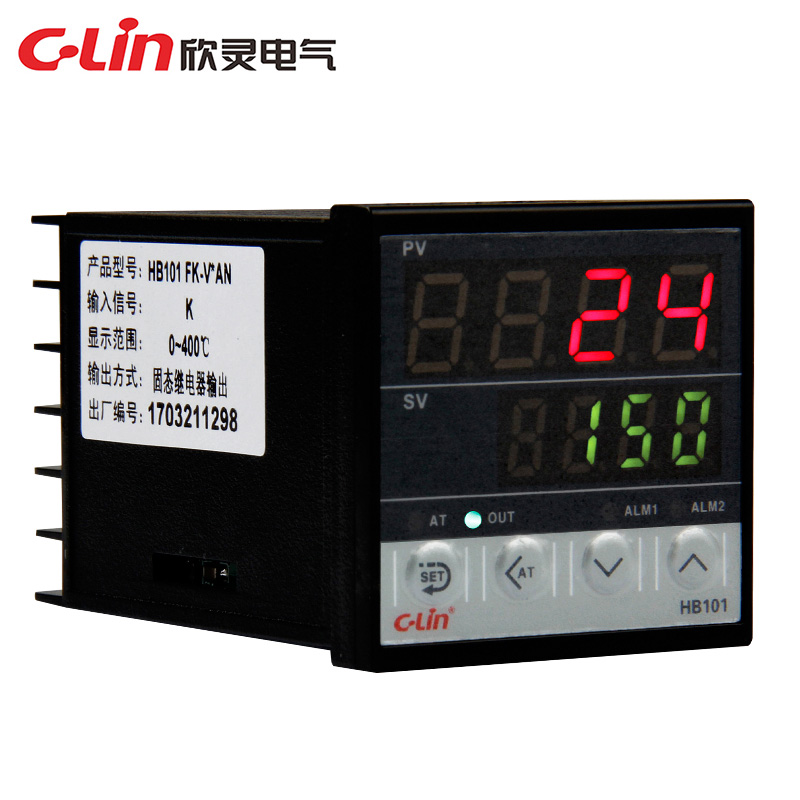

以下是欣灵HB101智能温度控制仪 温控表 温度表温控器功能覆盖CD101的内容：
一、简介
HB系列智能温度控制器(下文简称仪表)以新型微处理器为核心，大量采用贴片工 艺，整机工艺先进，性能可靠。其优异的控制精度，迅捷的扰动响应和抗干扰能 力，可满足用户的多种控温需求。可广泛用于机械、化工、陶瓷、轻工、冶金石 化、热处理等行业的温度、流量、压力、液位等自动控制。
该系列仪表符合标准GB/T 13639。
二、主要技术参数
1、兼容输入：热电偶（E、J、K、S、B）;热电阻(Cu50、Pt100)。
2、显示误差：≤1.0%FS±1个字。
3、冷端补偿误差≤0.2℃；温度系数≤0.05/℃。
4、 分别率：1℃或0.1℃。
5、采样周期：3次/秒。
6、报警方式：两路报警(HB101系列只能做一路报警)，报警方式任意选择。
7、报警输出：继电器触点 AC250V 3A(阻性负载)。
8、主控方式：PID控制、位式控制（ON/OFF)。
9、主控输出：继电器触点输出(容量：AC220V 阻性负载3A);SSR驱动电平(DC 12V)。
10、工作电源：AC/DC 100V～240V 50Hz/60Hz;功耗≤3VA。
11、外形尺寸：48×48×74mm
12、开孔尺寸：45×45mm
三、安装
1、仪表安装于以下环境
a)大气压力：(86～106)kPa；
b)环境温度：O～50℃；
c)相对湿度：(45～85)%RH；
2、安装时应避免以下情况
a)环境温度的急剧变化可能引起的结露；
b)腐蚀性、易燃性气体；
c)水、油、化学品、烟雾或蒸气污染；
d)直接震动或冲击主体结构；
3、安装过程
a)按照盘面开孔尺寸在盘面上打出用来安装仪表的矩形方孔。
b)多个仪表安装时,左右两孔间的距离应大于25mm;上下两孔间的距离应大于30mm。
c)将仪表嵌入盘面的开孔内，将仪表安装槽内插入安装支架。
四、警告
1、如果仪表的失效或故障可能会对系统造成严重的事故,请按照外部保护回路来放 置此类事故的发生。
2、未包装仪表接线安全可靠完成情况下，请勿开启仪表电源。否则可能会引起触 电、起火或仪器故障。
3、请按操作手册规定范围内使用该仪表。否则可能会导致起火或仪表故障。
4、严禁在有易燃易爆气体的场合下使用。
5、严禁触及高压部件，例如供电端子等。否则可能会导致电击。
6、严禁拆卸、维修和改动该仪表。否则将会导致电击、起火或故障。
