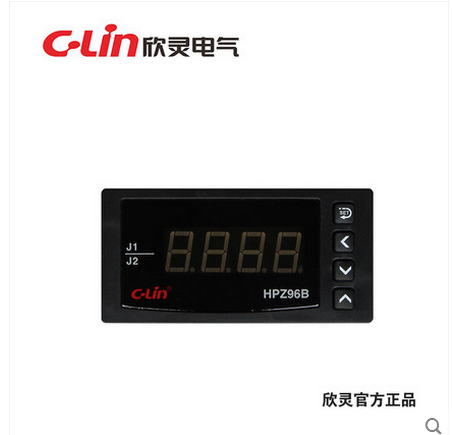

欣灵HPZ96B可编程电量测量控制仪表电力仪表电压显示表_电力仪表

以下是欣灵HPZ96B可编程电量测量控制仪表电力仪表电压显示表电流表的内容：
一、产品主要用途
HPZ96B系列交直流电量测量控制仪表，是我公司研发的一种可编程电流、电压测控仪表。主要用于对各种电气线路中交流或直流电压、电流进行实时测量与控制。并通过Rs485通迅或模拟变送输出接口对被测电量数据进行远传报送。同时，还可通过对仪下限报警值的设置，可以对各类用电设备的电流或电压的超限进行保护。
二、主要技术参数：
1.测量信号：交流电流、电压
2.测量误差：≤ 1.0 级
3.显示方式：0.56 英寸数码管
4.量程范围：0~9999
5.变送输出：M：(4~20mA) 阻抗≤ 350Ω
6.报警输出：J1、J2 两路继电器
7、通信接口：RS485（选配）
8、工作电压：AC100~240V
9、外形尺寸：96×48×90mm
10、开孔尺寸：92×45mm
11、安装方式：面板式
12、典型应用：用于单相交流电流电压的测量变送和控制
三、选型与应用举例：
例：用户需要测量交流电流0～200A(使用200/5A的电流互感器)，要求被测电流高于180A时J1继电器报警，被测电流低于120A时J2继电器报警，并将0～200A的电流变成4～20mA变送输出,系统供电电源为AC220V，仪表的开孔尺寸为92×44mm
1、仪表选型:仪表选型HPZ96B-AI-J-M
2、参数设定：
（1）输入密码P036，设定量程显示参数如下：零值PvL=000.0；满值PvH=200.0；小数点位置dot=1 (显示范围：0.0～200.0）
（2）输入密码P001，设定报警参数如下：J1继电器:电流上限报警吸合值AH1=180.0A;电流上限报警释放值AL1=179.7A；J1继电器:电流下限报警吸合值AH2=120.0A;电流下限报警释放值AL2=120.3A；
（3）输入密码P042，设定变送输出参数如下：变送输出类型选择obty=4～20mA; 变送输出下限值obL=000.0；变送输出上限值obH=200.0；
四、仪表使用注意事项：
1、仪表需预热15分钟之后，才能准确测量。

2、仪表出厂时已将量程设置为与用户订货时所提供的规格参数一致，用户使用前应再次核对仪表的量程设定值与用户所配用的互感器或分流器规格是否一致。如不一致则需对仪表量程重新设置。
