施迈赛DHK系列皮带运行速度监测仪
用途
本机由TD-H型磁电传感器和速度jian控装置两部分组成。速度jian控仪采用大规模集成电路按编定程序、微机采集信号处理技术，操作面板为调节式拨盘按键，与TD-H型磁电传感器配套使用。当磁电传感器的摩擦轮随胶带运行时旋转，磁电传感器把获得的即时带速转换成脉冲信号发送至速度jian控装置。Jian控装置将脉冲信号经过比较整形、放大、计算，然后经过500mms定时的计数转速进行同路三个通道设定值比较，然后经由继电器接点输出信号，从而判断胶带速度。本产品主要用于各种皮带输送机测量皮带转速速度，并将皮带机皮带输送机的转速显示和程控。
技术参数
工作电压：220VAC 动作触点：三组常开、三组常闭
测量范围：0.00~9.00米/秒 输入信号幅度0.5V 0.1HZ-100HZ
环境温度：-30℃~+90℃ 相对湿度：<85%
触点容量：10A 防护等级：IP65
功能状态
1、正常运行状态显示 2、（I级）轻打滑报警 3、（II级）重打滑报警

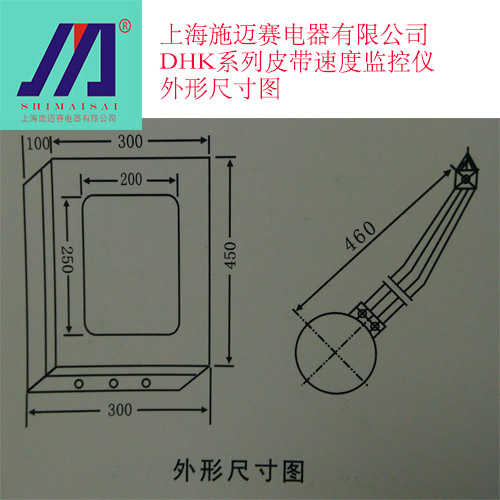

外形尺寸及安装说明
速度控制箱应安装在与磁电传感器距离较近且振动较小的墙壁上
接上电源并通电，将正常的速度、I级打滑、II级打滑预置设定好（应将皮带正常数码显示值为预置值）
磁电传感器在皮带上的安装（如图）
