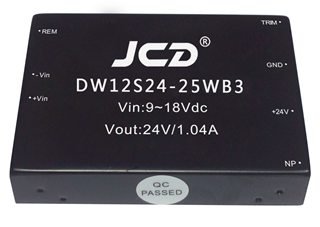

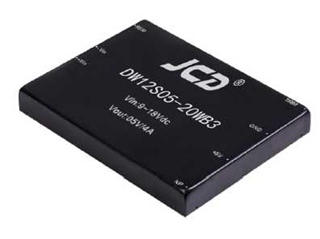

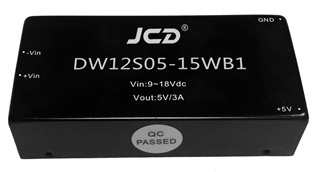

15-30W模块电源
在实际应用中，极有可能会同时遇到奇次和偶次谐波发射。如果只产生奇次谐波，那么波形的占空比必须精确为50%。而实际情况中极少有这样的占空比精度。
谐波系列的电磁干扰幅度受Q1和Q2的通断影响。在测量漏源电压VDS的上升时间tr和下降时间tf，或流经Q1和Q2的电流上升率di/dt 时，可以很明显看到这一点。这也表示，我们可以很简单地通过减缓Q1或Q2的通断速度来降低电磁干扰水平。事实正是如此，延长开关时间的确对频率高于 f=1/πtr的谐波有很大影响。不过，此时必须在增加散热和降低损耗间进行折中。尽管如此，对这些参数加以控制仍是一个好方法，它有助于在电磁干扰和热性能间取得平衡。具体可以通过增加一个小阻值电阻(通常小于5Ω)实现，该电阻与Q1和Q2的栅极串联即可控制tr和tf，你也可以给栅极电阻串联一个 “关断二极管”来独立控制过渡时间tr或tf(见图3)。这其实是一个迭代过程，甚至连经验最丰富的电源设计人员都使用这种方法。我们的最终目标是通过放慢晶体管的通断速度，使电磁干扰降低至可接受的水平，同时保证其温度足够低以确保稳定性。
开关节点的物理回路面积对于控制电磁干扰也非常重要。通常，出于PCB面积的考虑，设计者都希望结构越紧凑越好，但是许多设计人员并不知道哪部分布局对电磁干扰的影响最大。回到之前的降压稳压器例子上，该例中有两个回路节点(如图4和图5所示)，它们的尺寸会直接影响到电磁干扰水平。
