高速力值测量数据采集系统（NOS-FVA200）
一、系统介绍
高速力值测量采集系统，把高频率冲击力传感器和现代数字测量技术结合起来，采用高精度冲击力传感器和现代的高速采集系统，
以及相关的专业软件实现对冲击力、撞击力等快速瞬间力值的整个过程的监测和测量。
二、系统组成

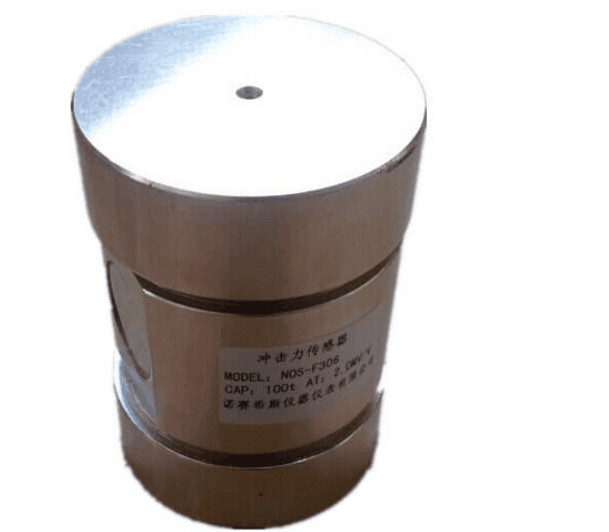

1、冲击力传感器
2、高速数据采集仪（单路/多路）
3、力值分析管理软件
三、系统应用原理
1、撞击物碰撞到撞击板的时候冲击力传感器会受到冲击力，经相应的测量电路把力值转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。
2、高精度集成运算放大器将冲击力传感器输出的电信号放大成为容易采集测量的标准模拟信号
3、高速采集卡将电压输出变送器的电压信号采集过来并通过AD转换功能将电压转换至数字信号，并通过USB2.0高速接口与电脑通讯，DAQ采集卡的采集频率最高可达100kHz（即每秒钟采集10万次），从而可以实现电脑采集碰撞瞬间的力值。
4、软件根据所采集到的数据绘制时间-力值的曲线图，以便更直观观测数据的变化过程及规律。并可以设置门限报警等功能。
四、注意事项
1、传感器安装的时候要注意碰撞的方向要与传感器受力方向一致
2、传感器与变送器连接的时候四芯屏蔽线的屏蔽端要接外壳
3、用户须注意电源的开关顺序，使用时要求先将采集卡连至计算机，而后开启供电源电源；关闭时先关信号源电源，后将设备断电。
4、将采集卡拔离计算机后，请间隔一定时间再重新插入。拔插过快有可能造成计算机系统配置驱动异常，此时请重新拔插采集卡。
