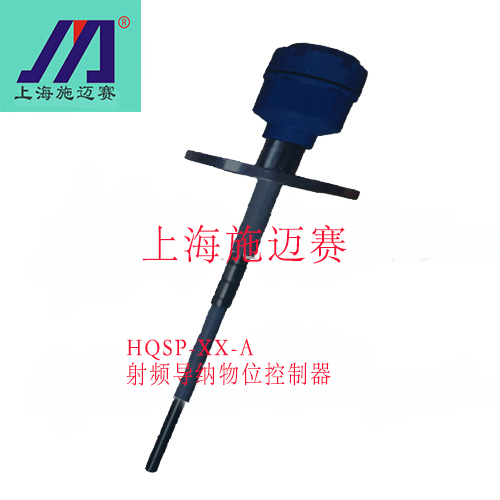

施迈赛HQSP-XX-A射频导纳物位控制器

射频导纳液位计是基于射频导纳原理的连续液位测量产品。该产品具有稳定性高、灵敏度高、适用范围广等优点。相比传统的电容式物位计，产品采用模块化设计，能够简洁方便地实现仪表设定，一旦设定完成，即可正常使用并且终身免维护。使用户能够直观地了解设备运行情况，并及时处理出现的问题，在复杂的工业场合也一样安全可靠。其中智能型电子单元配有液晶模块可选，无需使用任何外围辅助设备，能够自动获取并显示被测 物位当前值，为用户提供更可靠的测量数据。HART通讯协议可选。
施迈赛HQSP-XX-A射频导纳物位控制器

测量原理

传统的电容式物位计，随着物位上涨、物料覆盖探头，电路中探头和介质之间的电容值（导电物料场合）或者探头和管壁之间的电容值（绝缘物料场合）随之增加。由于物位的变化引起了电容桥的失衡，因此电容值的变化取决于被测物料的介电常数。然后通过对信号的检波、放大，最后输出相应的信号。但由于结晶以及挂料的影响，电容式物位计无法长时间的稳定输出所测物位。
射频导纳测量技术是具有独特优势的物位测量技术，能够实现阻抗和容抗的单独测量。通过物理定律计算可得，任何挂料的阻抗和容抗的大小是相等的，所以由挂料产生的影响能够被测量出来并且通过振荡电路的移相，从总的输出中消除
射频导纳技术测量结果精度高，并且不受探头挂料的影响，是目前使用场合最广泛的一种测量技术。

1、电源电压：220CAC±15% 50Hz；24VDC±5%；

2、消耗功率：4W；

3、输出信号：继电器输出双刀双掷（DP/DT）；5A（阻性）、220VAC；

4、环境温度：-40～70℃；

5、灵敏度设置：0.5～500pF(可调)；

6、延时时间：0～30秒可调(开或关)；

7、失电保护模式：低位或高位故障报警，现场可调。

8、安装形式：⑴法兰安装：按用户提供的法兰标准；

射频导纳料位计是目前国际物位控制器跨世纪的前卫替代产品，在欧美国家和日本已被广泛应用，国内的用户也在用它替换旧的产品。它可以检测所有物料而不受物料的密度、颗粒大小、化学成分、沉积粘度和导电特性等参数变化的影响。广泛地应用于液体、粉体、浆体、固体等多种物料的控制。

工作原理

射频导纳料位计的工作原理介绍：点位射频导纳技术与电容技术的重要区别是采用了三端技术。在电路单元测量信号上引出一根线，经同相放大器放大，其输出与同轴电缆屏蔽层相连，然后连接到探头的屏蔽层上。该放大器是一个同相放大器，其增益为“1”，输出信号与输入信号等电位，同相位，同频率，但互相隔离。地线是电缆中最外面的屏蔽层。由于同轴电缆的中心线与中间屏蔽存在上述关系，所以二者之间没有电位差，也就没有电流流过，即没有电流从中心线漏出来，相当于二者之间没有电容或者说电容为零。因此电缆的温度效应，安装电容等也就不会产生影响。对于探头上的挂料问题，采用一种新的探头结构，五层同心结构：最里层是中心测杆，中间是中心屏蔽层，最外边是接地的安装螺纹，用绝缘层将其分别隔离开来。

与同轴电缆的情况是一样的，中心测杆与屏蔽层之间没有电势差，即使传感元件上挂料阻抗很小，也不会有电流流过，电子仪器测量的仅仅是从探头中心到对面罐壁的电流，因为中心元件能阻碍电流沿探头向上流向容器壁，因而对地电流只有经探头末端通过被测物料到对面容器。即Ua=Ub lab=(Ua－Ub)/R=0。由于屏蔽层与容器壁之间存在电势差，两者之间虽有电流流过，但是该电流不被测量，不影响测量结果。这样就将测量端保护起来，不受挂料的影响。只有容器中的物位确实上升接触到中心测量杆时，通过被测物料，中心测杆与地之间形成被测电流。

施迈赛HQSP-XX-A射频导纳物位控制器

厂家 上海施迈赛电器有限公司
