MP1482  最强替代料：  SP1482  单片同步降压稳压器
单片同步降压稳压器SP1482   (2A  23V  Synchronous  Rectified  Step-Down  Converter)

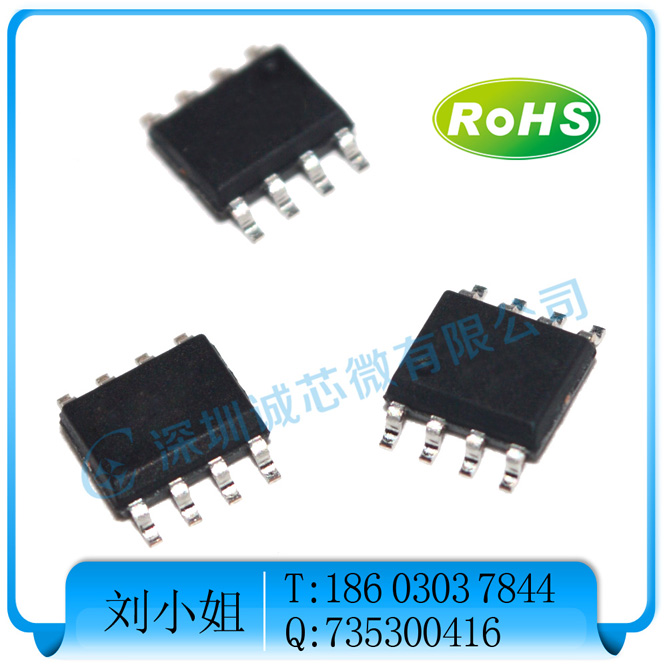

SP1482  提供两款封装：(  SP1482S  :  SOP-8  ；SP1492E  :  ESOP-8  )
一．描述SP1482是一种单片同步降压稳压器。该器件集成了两个130毫欧的MOSFET  ，并提供2A的连续负载电流在较宽的输入电压范围从4.5V  到23V。电流模式控制提供快速瞬态响应和逐周期电流限制。一个可调节的软启动阻止突入电流开启，并在停机模式电源电流降到1uA。这个装置，采用SOP-8/ESOP-8封装，提供了一个非常紧凑的解决方案与最少的外部组件。
二．特点2A输出电流；  4.5V至23V宽范围的输入电压；集成130毫欧MOSFET开关；输出可调电压从0.923V到20V
；达到95%的效率；可编程的软启动；稳定的低ESR陶瓷电容器；固定频率420KHz；循环过电流保护；输入欠压锁定。
三．应用：分布式电源系统、联网系统、FPGA  /  DSP  /  ASICD电源电压、绿色电子电器、笔记本电脑
四．典型应用电路：请连系我们索取SP1482规格书参阅应用电路图
五．引脚功能：
引脚号    名称    描述
1    BS    高侧门驱动升压输入。BS提供了驱动为高侧N通道MOSFET开关。连接0.01uF或更大的电容器从SW到BS到电源高侧开关。
2    IN    电源输入。IN提供电压给IC引脚，和下降转换器开关。驱动IN用4.5V到23V的电源电压。旁路IC到地用一个相称的大电容器去消除噪声，在输入到IC上。见输入电容器。
3    SW    电源开关输出。SW是开关节点，它提供电压给输出。连接输出LC滤波器从SW到输出负载。一个电容器是需要从SW到BS到电源高侧开关。
4    GND    接地
5    FB    反馈输入。FB感官输出电压来调节电压。驱动FB用一个电阻电压驱动器通过输出电压。反馈阀值是0.923V。
6    COMP    补偿节点。COMP被用作补偿调节控制回路。连接一系列的RC网络从COMP到地到补偿调节控制回路。在一些情况下，额外的电容器从COMP到地是必要的。
7    EN    使能输入。EN是一个数字输入，打开或关闭调节器。驱动EN高时来打开调节器，驱动低时则是关闭，上拉100K欧姆的电阻器来自启动。
8    SS    软启动控制输入。SS控制软启动。连接一个电容器从SS到地到设置软启动期间。0.1uF电容器设置软启动到15ms。禁用软启动时，SS不连接。
六．操作功能描述：SP1482是一个同步整流，  电流模式，降压稳压器。它集成输入电压定从4.5V至23V下降到了输出电压低至0.923V和供应高达2A的负载电流。SP1482使用电流模式控制来管理输出电压。输出电压是衡量FB通过电阻分压器和扩增通过内部跨导误差放大器。COMP引脚电压与开关电流相比，衡量内部控制输出电压。该转换器采用内部N沟道MOSFET开关来降压输入电压的稳压输出。自从高侧MOSFET要求栅极电压大于输入电压，推动电容器连接SW和BS之间需要驱动器的高栅。升压电容器充电从内部5V，当SW是低时。当SP1482  FB引脚超过20%额定稳压的0.923V，过压比较器是绊倒和COMP引脚和SS引脚被放电到地，强迫高侧开关关闭。
