P5户外全彩表贴三合一模组
1.适用范围
本技术手册仅适用于鼎恩光彩户外P5（32*32）八扫全彩表贴三合一单元板。
2.产品概要
户外P5 八扫全彩表贴三合一单元板主要是由红色LED晶片、绿色LED晶片和蓝色LED晶片封装为一个像素点，再焊接到PCB板上而成显示单元块。
此单元板含有驱动芯片和输入缓冲芯片，连接到LED显示屏控制系统即可显示视频、图像和文字信息等。
通过信号驱动红色LED、绿色LED和蓝色LED的驱动芯片。
此单元板可以按水平和垂直方向任意拼接，从而拼成不同大小的显示屏。
3.产品特点
超高亮的LED灯珠和A级原料塑胶件。
芯片封装使用纯金线焊接，红色芯片双金线保证稳定性。
红铜镀银支架。
高端专用室外乌面胶水。
五面刷墨灯珠，黑色灌胶，保证屏体幕色一致性。
镀金信号及电源接插件。
蝴蝶扣纯铜环保排线，纯铜电源线。
4.产品参数（环境温度条件：25℃）
|
产品名称 |
户外表贴P5单元板 |
|
|
光学特性 |
LED封装方式 |
SMD 2727白灯黑壳 |
|
红光芯片 |
光磊/晶元 |
|
|
红光芯片尺寸 |
10 mil反极性 |
|
|
绿光芯片 |
华灿 |
|
|
绿光芯片尺寸 |
9*11 mil |
|
|
蓝光芯片 |
华灿 |
|
|
蓝光芯片尺寸 |
9*11 mil |
|
|
水平可视角度 |
≥140（+10/-10）度 |
|
|
垂直可视角度 |
≥120（+10/-10）度 |
|
|
亮度 |
≥7000 CD/㎡ |
|
|
像素点间距 |
5 mm |
|
|
像素密度 |
40000 Dots/㎡ |
|
|
像素构成 |
1RGB |
|
|
单元板分辨率 |
32*32=1024Dots |
|
|
驱动方式以及IC |
八扫（恒流）ICN2026 |
|
|
最小视距 |
6m |
|
|
物理特性 |
单元板尺寸（长*宽） |
160*160*19（mm） |
|
单元板重量 |
250±10g |
|
|
单元板平整度 |
≤0.2 mm |
|
|
结构特点 |
灯驱合一 |
|
|
电学特性 |
输入电压（直流） |
4.6-5.5V |
|
最大电流 |
5A |
|
|
单元板最大功率 |
25 W |
|
|
平均无故障时间 |
≥1万小时 |
|
|
使用寿命 |
≥5万小时 |
|
|
像素失控率 |
﹤1/100000 |
|
|
使用环境 |
使用环境 |
户外 |
|
工作温度范围 |
-20至65℃ |
|
|
工作湿度范围 |
10%至90% RH |
|
|
存储温度范围 |
0至40℃ |
|
|
存储湿度范围 |
30%至60% RH |
|
5.单元板实物图片

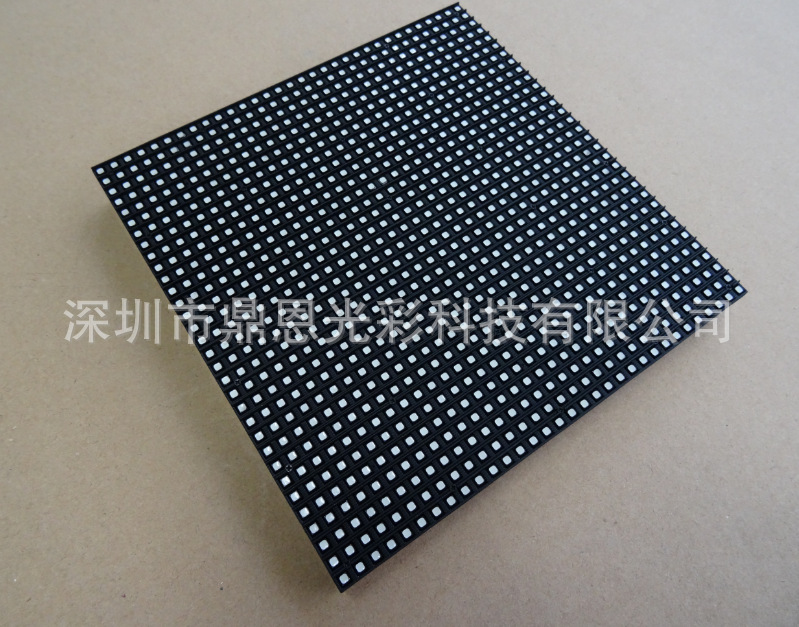

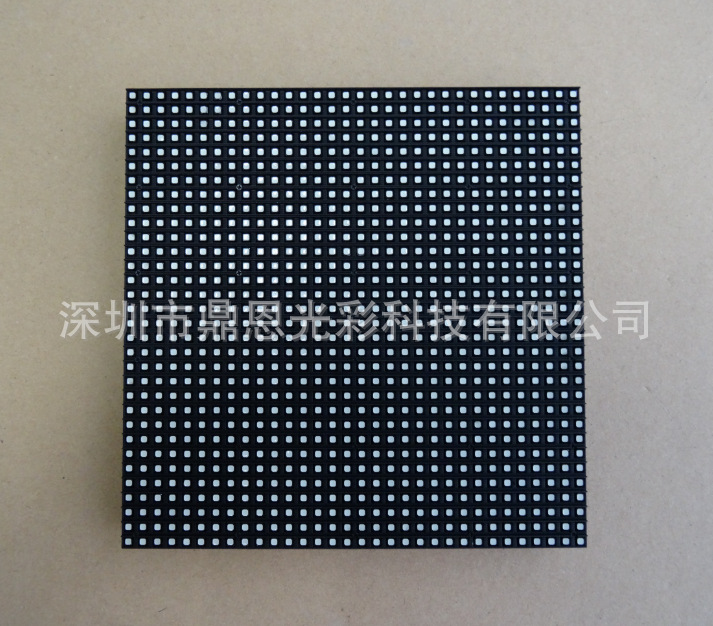

5.1：单元板正面视图

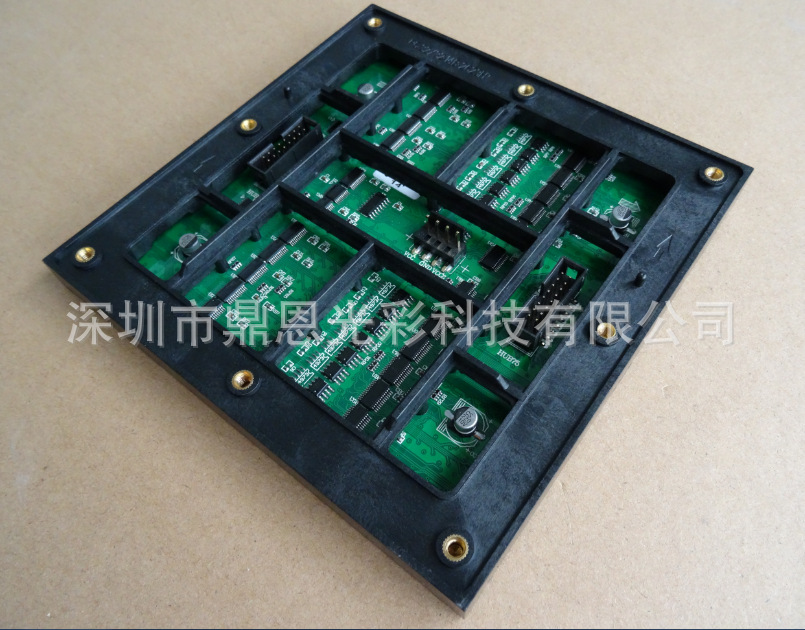

5.2：单元板背面视图
5.3：单元板线材配件视图
电源线为：40cm红黑两线主线，18cm四线分线，接插件表面镀金，更耐拔插；
排线为：10cm 16PIN蝴蝶卡扣式排线，结构牢固，抗震抗拉能力强。

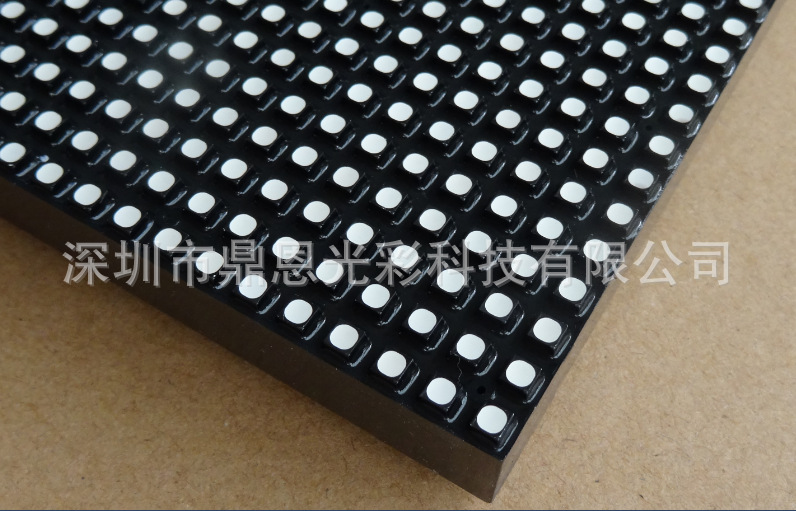

5.4：单元板内部视图
五面刷墨灯珠，黑色灌胶，保证屏体幕色一致性。
5.5：单元板焊点视图
使用优质含银锡膏Sn62.8/Pb36.8/Ag0.4取代传统Sn63/Pb37 低温锡膏，焊点饱满， 上锡均匀，无虚焊，冷焊等不良焊接，大大提升了焊点稳定性，降低灯珠死点率。

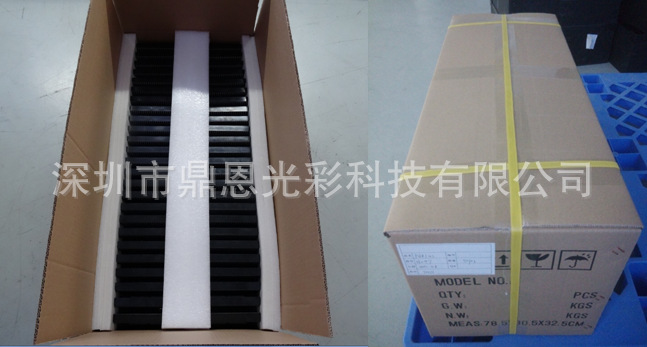

5.6：单元板包装视图
包装材料：珍珠棉刀卡+二层卡板纸箱+包装带。
包装规格：78.5*38*38.5cm/100pcs/25.5kg。
