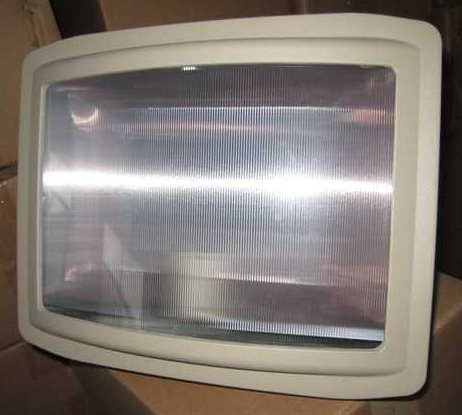

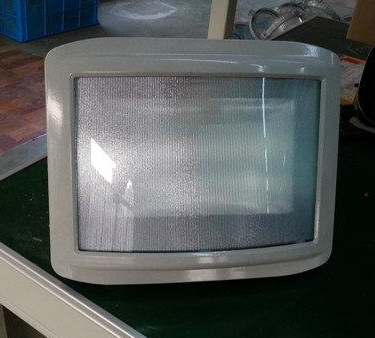

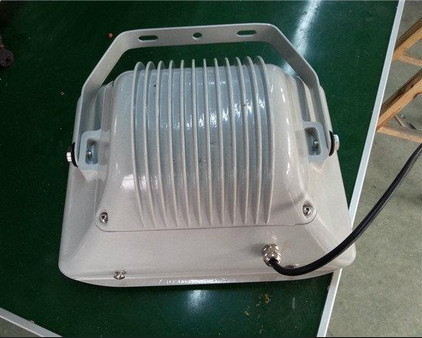

NSE9720防眩应急通路灯NSE9720-L70/100W采用保护角设计及棱镜透明件技术，光线柔和，防眩光效果好，能有效减少对作业、施工人员眼睛的刺激，避免产生不适和疲劳感。
技术参数:
额定电压:220VAC 50Hz
外壳防护:IP65
应急时间:>30min(70W) >80min(35W)
充电时间:＜20h
引入电缆:φ6~φ8mm
外形尺寸:灯具:340×270×193mm 镇流器箱:240×202×132mm
总重量:灯具:3.5kg 镇流器箱:6.2kg
二 使用:
① 确定灯具和电源箱的安装位置，选择适当的安装方式，并准备好相应长度的Φ8三芯电缆线和Φ10五芯电缆线。
② 按照安装要求分别将灯具和镇流器箱安装固定，用手按下灯头下端两个开盖按钮，掀开灯具前盖，并取出固定灯泡的泡沫。然后将三芯电缆线一端穿过葛兰接头引进灯具内，拧紧螺母以防电缆松脱;根据灯具接线座旁的字母“L”接火线,“N”接零线，地线符号接地线;再将前盖扣上。
③ 用M5内六角扳手打开镇流器箱盖，取出电子镇流器板。将与灯具相连的三芯电缆线的另一端引入镇流器箱输出端，再将电缆分别接到电子镇流器板输出的“L”、“N”及接地端，后将五芯电缆从输入装置引入镇流器箱，将线径较粗的三根导线分别接到电子镇流器板输入的“L”、“N ”及接地端，将较细的黄、绿导线接到电子镇流器板的“黄”、“绿”控制线上。
④ 将放置在镇流器箱内的电池黑色导线插入电子镇流器板上的电池负极接线柱上，然后将电子镇流器装入箱体，固定好。
⑤ 将镇流器线路板上应急功能开关拔向OFF位置，能实现灯具的外接线控应急功能。
⑥ 将五芯电缆线中将较细的黄、绿信号线直接接入一个控制应急电源的开关。将较粗的三根导线分别接通市电的火线、零线和地线，即可实现照明。
NSE9720-L150W防眩通路灯方形
