| 種類 | マルチレンジ | 負圧 | 正圧 | |||||||||||||||||||||||||||||||||||||||||||||||

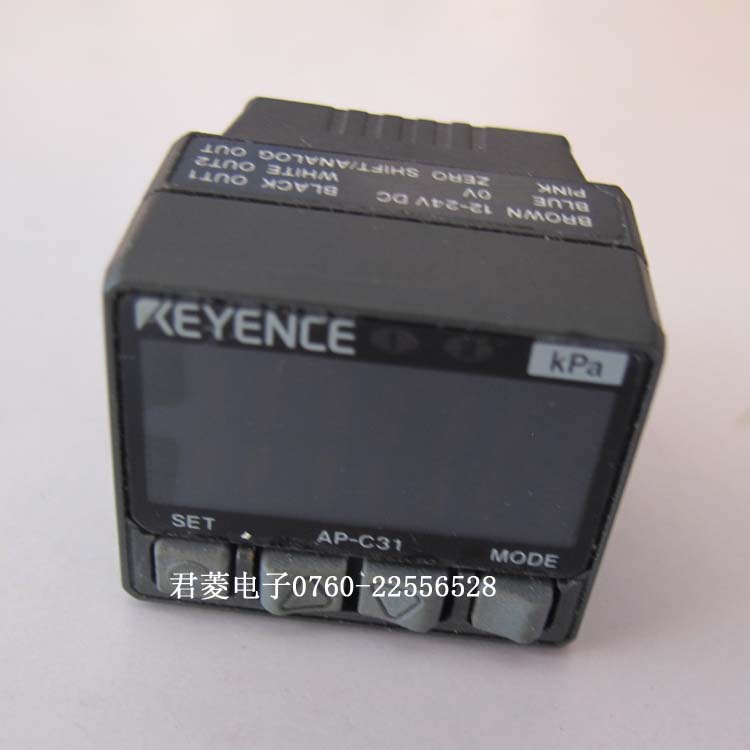

| 型式 | AP-C30/C35 | AP-C31/C31P | AP-C33/C33P | |||||||||||||||||||||||||||||||||||||||||||||||
|
定格圧力範囲 ( )はAP-C35 |
負圧モード | 正圧モード |
連成圧 モード |
0～－101.3kPa | 0～＋1.000MPa | |||||||||||||||||||||||||||||||||||||||||||||
|
0～ －101.3kPa |
0～ ＋100.0kPa |
＋101.3～ －101.3kPa |
||||||||||||||||||||||||||||||||||||||||||||||||
|
(0～ -10.00kPa) |
(0～ +10.00kPa) |
(-10～ 10.00kPa) |
||||||||||||||||||||||||||||||||||||||||||||||||
|
耐圧力 ( )はAP-C35 |
500kPa（25kPa） | 500kPa | 1.5MPa | |||||||||||||||||||||||||||||||||||||||||||||||
| 適用流体 | 空気?非腐食性ガス | |||||||||||||||||||||||||||||||||||||||||||||||||
| 圧力の種類 | ゲージ圧 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 定格 | 電源電圧 | DC12―24V±10％ リップル（P-P）10％以下 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 消費電力 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| 表示方式 | 3＋1/2桁2色7セグメントLED（文字高11mm） 表示周期：10回/秒 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 設定/表示範囲※1 | －10～＋110％ of F.S. | －15～＋110％ of F.S. | ||||||||||||||||||||||||||||||||||||||||||||||||
| 動作表示灯 | 赤色LED ×2（制御出力1/制御出力2に対応） | |||||||||||||||||||||||||||||||||||||||||||||||||
|
分解能 ( )は AP-C35 |
マルチレンジ | 負圧 | 正圧 | 連成圧 | ― | ― | ||||||||||||||||||||||||||||||||||||||||||||
|
0.1kPa （0.01kPa） |
0.1kPa （0.01kPa） |
0.2kPa （0.02kPa） |
― | ― | ||||||||||||||||||||||||||||||||||||||||||||||
| 標準モード | ― | 0.1kPa | 0.001MPa | |||||||||||||||||||||||||||||||||||||||||||||||
|
フォーカス モード |
― | 0.01kPa | 0.1kPa | |||||||||||||||||||||||||||||||||||||||||||||||
| 繰り返し精度 | ±0.2％ of F.S. | |||||||||||||||||||||||||||||||||||||||||||||||||
| ヒス（応差）※2 | 可変 （標準0.5％ of F.S.） | |||||||||||||||||||||||||||||||||||||||||||||||||
| 表示温度特性 | ±1％ of F.S.以下 | |||||||||||||||||||||||||||||||||||||||||||||||||
|
応答性 （チャタリング防止機能） |
2.5/5/100/500ms選択 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ゼロシフト入力 | 入力時間2ms以上 （アナログ出力と切り換え） | |||||||||||||||||||||||||||||||||||||||||||||||||
| 制御出力 |
NPNオープンコレクタ 最大100mA（40V以下） 残留電圧1V以下、 2出力（N．O/N．C切換可） PNPオープンコレクタ 最大100mA（30V以下） 残留電圧1V以下、 2出力（N．O/N．C切換可）※3 |
|||||||||||||||||||||||||||||||||||||||||||||||||
| アナログ出力 | 1―5V 出力インピーダンス1kΩ以下 （ゼロシフト入力と切り換え） | |||||||||||||||||||||||||||||||||||||||||||||||||
|
耐環 境性 |
使用周囲温度 | 0～＋50℃（氷結しないこと） | ||||||||||||||||||||||||||||||||||||||||||||||||
| 使用周囲湿度 | 35～85％RH（結露しないこと） | |||||||||||||||||||||||||||||||||||||||||||||||||
| 耐振動 | 10～55Hz 複振幅1.5mm X、Y、Z各方向2時間 | |||||||||||||||||||||||||||||||||||||||||||||||||

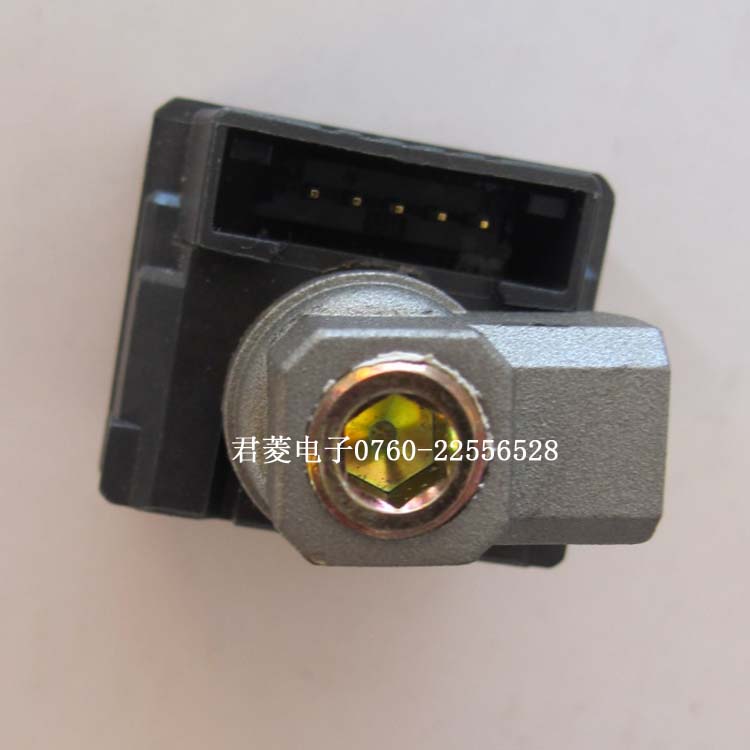

| 圧力ポート | Rc（PT）1/8 180度回転式 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 材質 |
フロントケース：ポリサルフォン、リアケース：PBT、 フロントシート：ポリカーボネイト、圧力ポート：亜鉛ダイカスト |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 質量 | 約30g（ケーブル含まず）/約85g（ケーブル2m付） | |||||||||||||||||||||||||||||||||||||||||||||||||
| 付属品 | 電源コード（2m、コネクタ接続式）、単位シール※4 | |||||||||||||||||||||||||||||||||||||||||||||||||
