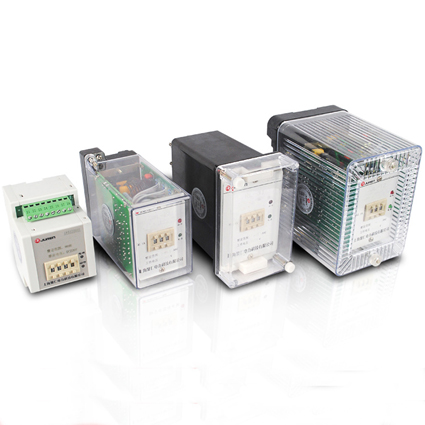

厂家直供上海静态中间继电器ZJY-420_ZJY-420_上海聚仁电力科技有限公司

ZJY-420调试方法
动作值的检验
整定在2V位置时，施加100Hz电压，调整电位器RP1使动作电压为2V，误差不超过5％。依次检验其它整定值，应能满足误差要求, 否则适当调整相应的整定电阻R6～R12。
动作时间的检验
在两倍动作电压下，动作时间不大于50ms。
ZJY-420工作原理
继电器是由集成电路构成的静态式电流继电器。被测交流电流经变流器后得到与其成正比的电压Ui，Ui经理想的全波整流、定值整定回路输出脉动电压，再经滤波电路得到与Ui成正比的直流电压U0。当U0高于触发器的门坎电压值时，触发器翻转输出一个高电平，驱动出口继电器动作，同时信号灯亮 (红色)。
ZJY-420产品概述
继电器用于直流操作的保护和自动控制装置中，作为实现机械保持手动复归的动作指示器。
ZJY-420技术参数
1、动作值一致性：不大于5%。
2、额定电流：5A或1A。
3、绝缘电阻：继电器各电路对外露的非带电金属部分及无电气联系的各回路之间的绝缘电阻应不小于300MΩ。
4、额定频率：50 Hz～60Hz。
5、返回时间：不大于27ms。
6、过载能力：当继电器接②、⑥端子时，在最小整定值处，使电压均匀地自1.05倍整定电压升至2.2倍整定电压，此时继电器不应有动合触点不能工作的抖动（DY-31～34H/D/60C线圈并联时）。
7、对基波的滤过比：在2V整定值时，按下式计算的滤过比K应不小于60。
8、动作时间：在额定值下不大于45ms。
9、冲击电压：5kV。
10、负序动作线电压整定范围：173V为10.4V～20.8V。
