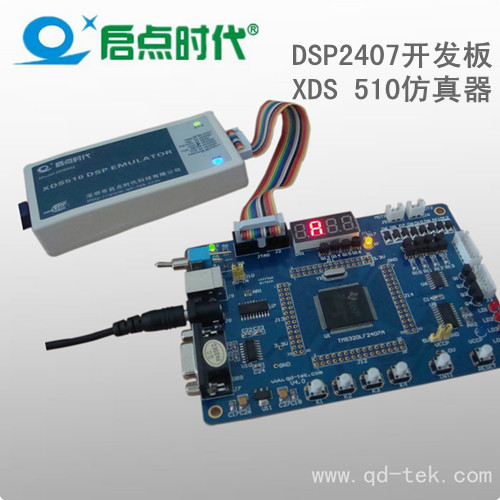

QD-DSP 2407开发板 DSP开发板_2407开发板_深圳市启点时代科技有限公司

[系统资源]

DSP处理器TMS320LF2407A,最高工作频率40MHz；
DSP芯片内置2.5k字SRAM；
DSP芯片内置32k  字FLASH；
外扩32k&#215;16bit的程序RAM，32k&#215;16bit的数据RAM；
XF指示LED一个；
DSP所有功能引脚引出，120pin；
程序、数据、IO均能独立寻址64k；
4个独立按键；
4个LED指示灯；
SCI模块――RS232通讯接口电路，3.3V专用MAX3232接口电路；
SPI接口输出4位数码管；
两路PWM模块――PWM控制微型直流电机正反转；
步进电机接口，支持标准2.0和2.54间距接口的步进电机；
VCCP编程指示灯【高亮蓝光】，专门设计的VCCP  5.0V稳压电路，Flash烧写稳定可靠，兼容各主流厂家的仿真器；
一个复位按键，SP708专用系统复位芯片；
一个中断按键，模拟外部中断输入。


[扩展接口]

DC5V外部电源接口；
IEEE  1149.1标准JTAG接口；
120pin全部功能引脚通过插座引出，用户可以扩展使用；
RS232标准DB9接口插座；
直流电机接口；
步进电机接口。

[代码及实验项目]

1．外部RAM测试程序实验；
2．定时器控制LED程序实验；
3．按键与走马灯控制程序实验；
4.SCI串口通讯实验；
5.SPI接口的D/A实验；
6.PWM电机控制实验；
7.步进电机控制实验；

以上项目均提供C语言版本的程序源代码。

[相关资料]

1．完整的原理图(pdf格式），快速掌握多项实用技术的具体应用；
2．在线烧写FLASH的方法与工具，用以固化用户自己的程序；
3．用户手册：非常详细，包含电路分析、代码介绍、CCS2000快速入门指导等；

套件组成：

1、DSP2407开发板1块
2、串口直连线1根
3、内正外负5V电源一个
4、直流电机2个
5、步进电机1个
6、内正外负5V电源一个
7、配套光盘1张
