产品特点：

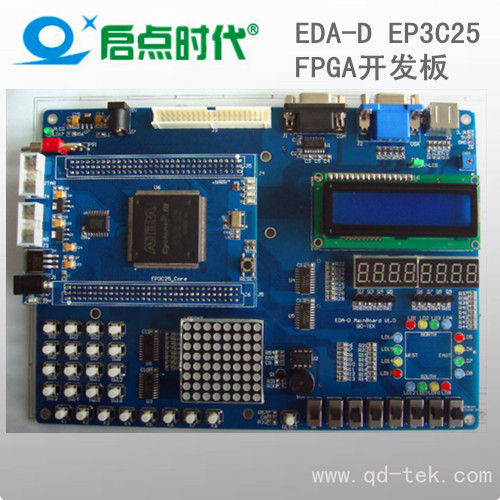

        EDA-D系列是深圳市启点时代科技有限公司针对电子竞赛、IP验证、FPGA教学和开发设计的一系列开发板，该系列开发板分为核心板和底板设计，核心板和底板可以分离，核心板可以独立运行，底板设计了大量实验资源，对于实验验证和开发测试都非常有用，配合丰富的实验例程和详细的实验指导，用户可以在尽可能短的时间内掌握基本的CPLD和FPGA设计方法和思路，所有配套实验均提供源代码和工程文件，用户可以直接使用该代码或者修改后用于自己的设计开发中。

      所有底板的器件均分配了独立的IO，不存在IO复用，用户可以同时使用底板的全部资源！

      EDA-D  EP3C25开发板标配USB下载线！点击可以查看USB下载线的相关信息。

      针对CPLD/FPGA入门较难的特点，实验代码在设计上由浅入深，从最基本的基础逻辑门开始，尽量避免一开始就罗列一堆代码，代码设计注重思路与基础，每个实验源码均有功能说明、管脚分配和验证说明，部分综合性实验例程有设计思路分析。



        EDA-D系列之EP3C25主芯片采用Altera公司的Cyclone  III系列之EP3C25Q240芯片，配置芯片为EPCS16。

        核心板有独立四路LED和一个复位按键，在核心板单独使用或者将核心板插在用户自行设计的底板上使用时可以通过这些简单的接口电路验证程序是否正常或者作为调试时的输出信息。

        底板16路LED分为四组，每组红黄绿蓝各一个，可以很方便直观的模拟交通灯和进行多花样彩灯设计，也可以用于逻辑验证，直观明了，富有乐趣，在快乐中学习硬件设计与编程。

        底板可以引出3.3V和5.0V的电源。



核心芯片主要参数：等效逻辑门数：约65万门级；  LE:24624；最大用户I/O:173；Total  RAM  bits:594Kb；PLL:4个；Multipliers:66；Global  Clock:20

带四个LED指示灯和复位按键，核心板可以作为最小系统单独使用或者嵌入到其它产品使用，EP3C25未配备SRAM芯片，提供较多的扩展IO供用户使用。

硬件资源：
1、  主芯片Altera  Cyclone  III系列之EP3C25Q240
2、  FPGA配置芯片：EPCS16，容量16Mb
3、  50MHz有源晶振
4、  提供AS、JTAG两种下载模式
5、  核心板提供独立四路LED和一个复位按键
6、  16路LED【红黄绿蓝四色】
7、  8位数码管
8、  板载1602字符液晶，液晶对比度可以调节
9、  八个拨码开关
10、4*4矩阵按键
11、一个8*8LED点阵
12、八个独立按键
13、IIC  芯片  24C02【EEPROM】
14、一个蜂鸣器
15、一个RS232串口
16、一个复位按键
17、PS2接口
18、VGA接口
14、内正外负5V电源接口
19、扩展接口

基础实验：

1、基础门电路
2、双向门电路
3、三态门电路
4、组合门电路
5、数据比较器
6、数据分配器
7、数据选择器
8、D触发器
9、计数器
10、优先编码器
11、二进制转化为十进制
12、移位寄存器
13、加法器
14、减法器
15、乘法器
16、除法器
17、简单状态机

通过这些基础实验可以轻松自行扩展，掌握最基本的逻辑设计和验证方法

硬件接口实验：

1、流水灯实验  1.1流水灯实验      1.2  花样彩灯控制      1.3  核心板LED实验
2、数码管实验  2.1  数码管显示0-7    2.2数码管计数实验
3、LED点阵实验  3.1点阵显示测试      3.2  点阵显示数字0-9      3.3  点阵显示字母  www.qd-tek.com
4、八位独立按键测试
5、矩阵按键实现
6、拨码开关实验
7、蜂鸣器实验
8、串口通讯实验
9、I2C总线测试
10、PS2接口测试
11、VGA测试
12、LCD显示实验

通过这些实验熟悉硬件控制方法，进一步掌握逻辑设计和验证方法

综合实验：

1、数字跑表
2、数字时钟
3、交通信号灯控制实验
4、花样流水灯实验
5、PS2键盘输入到LCD1602显示实验
6、I2C芯片24C02读写实验

逻辑分析仪实验：

掌握内嵌的SignalTap逻辑分析仪使用方法

产品设计细节：

8*8LED点阵，相关的实验有点阵扫描，点阵循环移动输出文字“www.qd-tk.com”等

PS2、VGA、COM口，相关配套实验有PS2键盘输出到1602液晶、VGA输出图像，串口通信等

VGA、PS2、COM侧视图

4*4矩阵按键与8位独立按键

矩阵按键与独立按键侧视图

八位拨动按键，可以当做拨码开关使用

底板与核心板接口采用两个96针的接口，接口间距为2.54mm标准，易与万能板互相连接，分别安装一个公座和一个母座，可以防止核心板不小心插反

外部输入为内正外负5V电源，黄色40针座子为扩展接口，用户可以通过此接口自行扩展实验

1602字符液晶和8位数码管，1602液晶有独立的对比度调节旋钮和独立的电源跳线，不同的液晶需要不同的对比度调节电阻，用户可以通过旋转该调节电阻来使液晶看起来更清晰

16路独立的LED灯，按红黄绿蓝四组排列，可以进行丰富多彩的彩灯控制或者状态指示

程序运行实例：

上图为FPGA控制VGA输出彩条和文字图像的实验照片，用户可以根据上述例子深入学习FPGA控制VGA输出的方法，实现更高级的应用如液晶屏幕测试，大屏h
