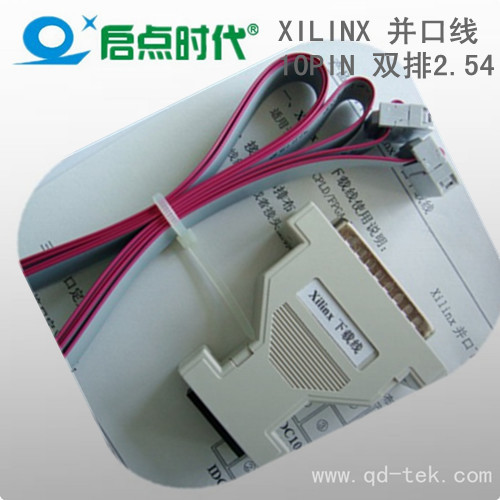

XILINX 10pin 并口下载线
- 价 格：
面议 /
套
- 供 应 地：广东省深圳市
- 发布公司：深圳市启点时代科技有限公司
- 产品型号：XILINX 10pin
- 品 牌：启点时代
- 发布日期：2013/5/30 10:45:34
- 联系人QQ：578147708
详细说明
兼容FPGA/JTAG模式。支持老版本Fundation和各种版本ISE软件，可以提供10Pin和6Pin接口的下载线，长度约80cm，端口定义如下，订购时请注明需要6Pin或者是10Pin的接口。
下载线接口图示[Pin编号对应目标板上的接口引脚，下载线红色线或者接头上标了“▼”的那端为第一脚]
6Pin接口图示
10pin接口图示
二、接头引脚排布
排线红色线或者接头上标了“▼”的那端为第一脚，引脚分布关系如下：
IDC10 Pin接头引脚排布
② ④ ⑥ ⑧ ⑩
① ③ ⑤ ⑦ ⑨
IDC6 Pin接头引脚排布
① ② ③ ④ ⑤ ⑥
三、接口定义
10Pin接口定义
Pin
FPGA下载模式
JTAG下载模式
1
CCLK
TCK
2
GND
GND
3
D/P
TDO
4
VCC
VCC
5
nPROG
TMS
6
NC
NC
7
NC
NC
8
NC
NC
9
DIN
TDI
10
GND
GND
6Pin接口定义
Pin
FPGA 下载模式
JTAG下载模式
1
VCC
VCC
2
GND
GND
3
CCLK
TCK
4
D/P
TDO
5
DIN
TDI
6
nPROG
TMS
深圳市启点时代科技有限公司〈开发板商城〉位于深圳市龙岗区中心城吉祥路风临国际中心B1911室，是国内领先的电子产品开发工具、开发板提供商，致力于为客户提供产品前期开发评估、元器件供应到量产解决方案。有客户已覆盖众多知名电子类企业、高校和研究机构。
公司主要业务：
启点时代将专注于做精做强，在开发工具和基础电子领域逐步积累核心技术优势，为客户提供更专业与便捷的服务。目前我们在FPGA/CPLD、单片机、ARM嵌入式、DSP等电子相关领域已经具备了大量的开发经验。
启点时代科技专注于LATTICE /XILINX /ALTERA /TI等主要芯片厂家的开发工具及CPLD/FPGA EDA系列产品的开发专业的解决方案，包括硬件平台设计（原理图和PCB设计）、操作系统定制、驱动程序开发和应用软件开发等应用，同时集研发、生产、销售为一体，专业供应启点时代品牌的EPM1270/XC3S100/XC95144/XC95288/EP1C3/LATTICE LC4256/EP1C6/EP1C12/XC3S400/DSP2.0/DSP2407 等系列CPLD/FPGA 开发板,XDS510，XDS100，EPROM仿真器,TI 2000系列的量产编程器，2011年推出最新的DSP 2810/2811/2812/2406/2407/2403 /2808/2809/2801/2802/28015/28016/2806等全系列 量产型编程器.
