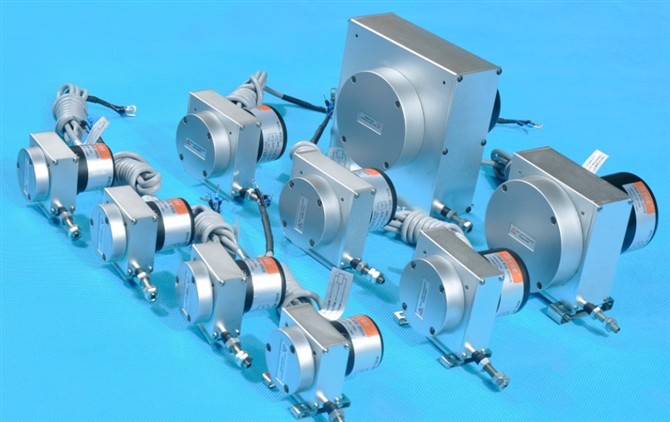

WPS精密拉绳位移传感器总体介绍
·适合多种距离精密直线或曲线位移测量
·适合多种恶劣环境和苛刻工作条件
·多面安装选择（传感器底面、顶面、端面、拉线背面、拉线正面等）
·精密电信号（电位计、电压、电流、编码器脉冲、计算机接口）输出
·标准工业级+产品，军品级
一、                  工作原理
WPS型拉线位移传感器可将机械位移量转换成可计量的、成线性比例的电信号。当被测物体产生位移时，拉动与其相连接的传感器绳索，绳索带动传感器传动机构与编码器同步转动；当位移反向移动时，传感器内部的自动回旋装置将自动收回绳索，并在绳索伸收过程中保持其张力不变；从而输出一个与绳索移动量成正比例的电信号。
传感器具有独立自动排线机构，保证拉伸绳自动均匀排线、保证传感器具有高独立线性精度和较长的传感器使用寿命
二、                  主要特点：
WPS系列传感器的设计精密合理，采用高精密传感元件，使得传感器具有体积小，使用方便，密封性好，测量精度高，温度误差小，寿命长等优点。
该传感器不仅适宜于作直线运动的机械物体位移测量，更适宜于机械物体作曲线运动的位移测量。
WPS系列拉线位移传感器凭借多项优异特点拥有独立知识产权，已获得国家发明专利。
三、    主要技术指标
1、位移有效测量范围：100、200、500、700、1000、1500、2000、5000、8000、100000mm等多尺寸，可以任意定制
2、电源电压：+12、+24VDC等
3、输出信号：0-5VDC
4、线性精度：优于±0.15%  F.S
5、工作温度：-25-75℃
6、制造材料：合金金属
7、拉绳材料：高柔性金属芯绳
8、防护等级：IP65
9、传感器等级：标准工业级
10、重量：(实际重量随不同规格会有不同)
  四、拉线位移传感器外形尺寸（不同的型号，机械尺寸会有不同）





1、0-100mm外形尺寸（见下图）











2、0-22500mm外形尺寸（见下图）

















3、0-8000mm外形尺寸（见下图）










4、0-15000mm外形尺寸（见下图）

















五、拉线位移传感器已经进入的领域










      1、煤矿矿井顶板位移高湿、高粉尘、防暴型产品应用





    2、北京-秦皇岛高速列车全路段测试

              3、天津大学深海钻井平台锚位移检测实验应用
        4、军用飞机JB-1襟翼、调节锥系统位移检测
          5、军用坦克、装甲车武器瞄准系统检测
          6、无锡702所高速舰船使用
          7、成都611所飞机实验室系统检测
      8、上海比亚迪汽车检测（高精度）
    9、新疆八一钢厂长程位移测量
      10、奔腾汽车举升机四柱同步油缸应用
      11、吉林大学汽车模拟实验室应用
            12、哈尔滨建成集团军方武器狭缝安装
    13、北京福田汽车节气门检测
    14、北京-天津高速城际列车全路段测试
    15、大秦铁路高粉尘全路段测试
    16、加气混凝土液压同步检测
    17、西南交大桥梁位移监测
        18、福建厦门水位检测应用
    .  .  .  .  .  .
作为wps位移传感器生产厂商，我们深信客户的权益高于一切，我们郑重承诺为用户提供完善的售前、售后服务，有任何需要我们帮助的地方，请不要犹豫随时联系我们！我们将给你们一个满意的答复！
感谢新老客户多年来对我们的信任与支持！
