抗干扰磁悬浮液位传感器_磁悬浮位移传感器

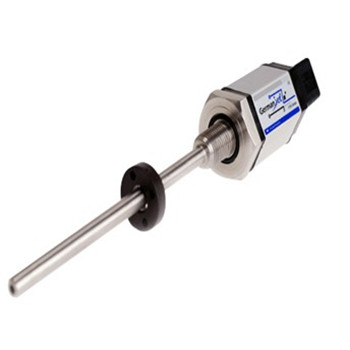

本公司位于广东，拥有两条传感器生产线，专业研发生产直线位移传感器，磁致伸缩位移传感器、油缸液压缸位移传感器以及直线位移传感器，为客户提供解决方案、产品选型。十年发展历程，实力雄厚，研发团队欢迎您来电咨询洽谈。优势：提供解决方案，按客户要求定制如果常规品不能满足您的要求，我司研发团队为客户提供解决方案，如产品外观设计、产品安装方式调整、产品结构调整、产品电气调整、产品信号搜集整理等，提高客户产品的市场竞争力。磁致伸缩位移传感器、油缸位移传感器1、产品概述        磁致伸缩位移传感器、油缸位移传感器是利用磁致伸缩原理开发的高精度位置测量传感器，用来测量直线位移和液位。由于采用非接触连续测量方式，产品使用寿命长、环境适应性强、不需要定期维护，绝对量输出，重启无须重归调零位。具有高精度，高稳定性，高可靠性，高重复性。支持电流、电压、SSI、Modbus、Profibus等多种输出方式，适用于环境恶劣工业场合对位置、液位的测量、控制、检测要求。


2、产品特点
1)        高精度      0.05%FS
2)        坚固耐用，全封闭设计
3)        抗干扰能力，较低的工作电流
4)        受温度变化，时间漂移影响小
5)        非接触式测量，无磨损
6)        零点可调范围为满量程
7)        支持两个位置同时测量
8)        具有输入电源反向极性保护
3、产品应用
1)        油缸、气缸、液压缸位置检测
2)        油罐、药罐、水库等液位测量
3)        阀门、闸门开度检测
4)        机械设备移动位置反馈
5)        注塑机模板定位与监测
6)          TRT高炉煤气余压透平发电设备
4、技术参数

测量对象
  位置、速度，可测量1～2个位置

测量范围
  80  mm～5000mm

输出方式
  电流
  4～20mA,最大负载电阻600Ω

电压
  0～10VDC  0～5VDC,最低负载＞5KΩ

精度
  分辨率
  采用16Bit  D/A转换，0.0015%F.S

非线性
  <±0.05%F.S（最小±50μm）

重复精度
  <±0.002%F.S（最小±3μm）

迟滞
  <0.002%F.S.

温度系数
  <0.007%F.S./℃

更新时间
  1米以下1ms，1米以上按每增加1米增加0.5  ms

供电电源
  +24VDC±10%

工作电流
  <50m  A

工作温度
  -40～+85℃

储存温度
  -40～+100℃



5、结构材质

测杆结构
  刚性测杆结构、外置一体式结构；

测杆材质
  不锈钢316、铝型材

测杆耐压
  ≤34MPa（位移）；液位：由所选浮子承压决定

电子仓外壳
  不锈钢

安装接口
  螺纹连接、固定座

出线方式
  直出电缆线、航空插头

防护等级
  IP67（可根据要求定制IP67或IP68）




6、电气连接
1）模拟输出

电气连接方式
  管脚说明

航空插头
  直出电缆接线颜色
  单磁环
  单磁环带调试串口
  双位置输出









  Pin1
  红色
  +24VDC供电
  +24VDC供电
  +24VDC供电

Pin2
  白色
  位置1地(GND1)
  位置1地(GND1)
  位置1地(GND1)

Pin3
  蓝色
  位置1输出
  位置1输出
  位置1输出

Pin4
  绿色
  NC
  串口RS485B
  位置2输出

Pin5
  棕色
  反向线
  串口RS485A
  位置2地(GND2)

Pin6
  裸线
  屏蔽线
  屏蔽线
  屏蔽线

Pin7
  黑色
  电源地
  电源地
  电源地


2）Canbus数字

电气连接方式
  管脚说明

航空插头
  直出电缆接线颜色
  MODBUS输出









  Pin1
  红色
  +24VDC供电

Pin2
  白色
  NC

Pin3
  蓝色
  NC

Pin4
  绿色
  串口RS485B

Pin5
  棕色
  串口RS485A

Pin6
  裸线
  屏蔽线

Pin7
  黑色
  电源地



三、特殊合作客户
航空工业研究所、中国人民解放军部队、北京地铁、广州地铁、中石油、中石化、油缸液压缸厂、深圳中铁一局等。
