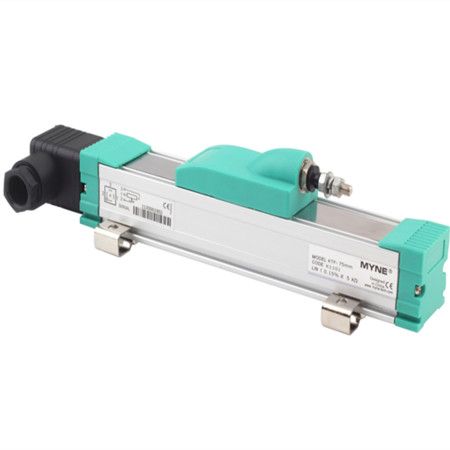

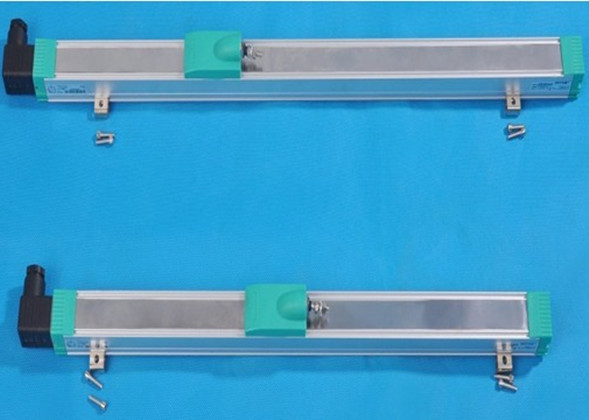

KTF滑块型电子尺结构简介

一、不锈钢尘封盖：采用强磁型，橡胶磁条材料采用加宽型，且对不锈钢尘封条采用弹性张力系统，保证使用中的密封防护等级。

二、滑盖自带万向头：内部采用张力结构，滑盖能承受侧向牵引力10kg，而且，为避免因对中使滑盖被拉脱，另配备加长杆补偿。

三、铝管：a表面经电泳涂漆着色，不会因时间长久而氧化，内部滑轨采用圆柱式大面积接触型，且整个内接触面全部经过电泳处理，表面坚固光滑，保证电刷支架在铝管内部能够平稳、高速往复运动，即使在剧烈的震动下，也不会影响电子尺的精确度。铝管带有屏蔽保护功能。整体产品在10g冲击下能正常工作。

四、线路板：采用进口高品质碳膜树脂浆料热压成型，经烧结，电脑线性修刻后，使其耐磨性、性线精确度符合行业标准。所有接线端子经焊接、铆接及银胶固化，可靠性高。

五、电刷：采用银钯合金材料，由精密五金模具冲压而成。厚度为0.08mm，有效弹性长度为7.80mm，电刷触点高度为1.00mm，单位直线触点面积为0.22mm2。银铜锌合金材料具有高导电性能，弹性好，耐磨性优良，符合电刷性能要求。经加工成型后的电刷再经点焊加工固定定位支架上，保证电刷与线路板之间工作高度（耐磨使用寿命）、重复精度、分辨率符合行业标准。采用单电刷结构可以保证电子尺具有较小的杂波，同时保证电子尺在整个寿命周期内都具有非常高的分辨率。

六、电刷支架：固定电刷并且在铝管轨道上往复运动。要求其耐磨性、稳定性绝对不能出现丝毫差错，否则电子尺将无法正常工作。电刷支架材料，采用自润滑性耐磨性极为优良的聚四氟乙烯工程材料；结构采用圆柱式大面积接触型滑道，间隙控制在0.05mm，滑道内部有润滑槽，润滑槽内存有高级润滑剂，保证了电刷支架滑道与铝管轨道的磨擦系数降至为最低点。

七、前、后端盖：前端盖的结构具有防水、防油、防尘的功能。后端盖嵌有接地装置，前后端盖面与铝管端面装有耐温、耐油、耐腐蚀性氟橡胶垫。加强了整个产品的密封等级，整体防护等级可达到IP57

电子尺简介

耐磨寿命:  >100X106次
>25X106米
无噪音输出工程导轨
线性精度误差:  <0.05%
重复性误差:  <0.005mm
最大移动速度:  10m/s
冲击系数:  IEC  68-2-29:1968  50g
振动系数:  IEC  68-2-6:1982  20g
最大容许电压:  DC60V/5KΩ～20KΩ
DC36V/2KΩ～4KΩ
DC24V/1KΩ
温漂系数:  <1.5ppm/℃
解析度:无断解析
拉杆（含两端绞接型）或滑块型,通用型或微型
表面电泳防静电和辐射
高耐磨工程滑环和密封
全部为抗寒、耐高温抗老化型:  -60℃～+150℃
全部采用高防护等级:拉杆式IP67
滑块式IP57
所有传感器为绝对位置测量型,输出直流电压信号，也可以通过V/A转换将信号转换成标准的4～20mA直流电流信号，满足远距控制要求。应用范围广阔，包括:注塑机、压铸机、吹瓶机、制鞋机（前帮机、后帮机、EVA注射成型机）、木工机械、印刷机械、包装机械、纸品机械、机械手、飞机操舵、船舶操舵、IT设备等自动化控制领域。
传感器行程从10mm至最大行程3000mm(KTF系列)。满足当今所有设备领域的测量需求。
