单极性霍尔开关 单磁极霍尔开关电路 替代干簧管
- 价 格：
面议 /
PCS
- 供 应 地：广东省深圳市
- 发布公司：深圳市裕辉美科技有限公司
- 产品型号：AH543
- 品 牌：AH
- 发布日期：2012/5/31 11:37:56
- 联系人QQ：871960560
详细说明

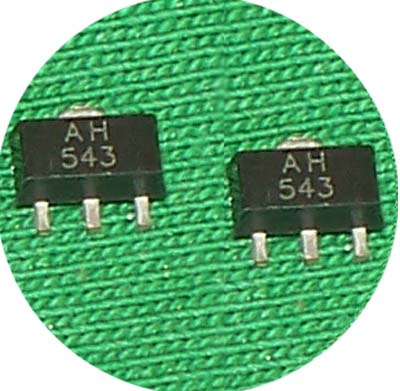

AH543单极霍尔开关电路
AH543 是由电压调整器，霍尔电压发生器，差分放大器，史密特触发器和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。它是一种单磁极工作的磁敏电路，适合于矩形或者柱形磁体下工作。它的工作温度范围为-40~150℃，可应用于汽车工业和军事工程中。它们的封装形式SOT-89。
极限参数
参 数 符 号 量 值 单位
电源电压 VCC 4.5-24 V
磁感应强度 B 不限 mT
输出反向击穿电压 Vce 40 V
输出低电平电流 IOL 25 mA
工作环境温度 TA -40~150 ℃
高温贮存温度 TS 150 ℃
典型应用
. 无触点开关 . 位置控制
. 转速检测 . 隔离检测
. 直流无刷电机 . 电流传感器
. 汽车点火器 . 安全报警装置
产品特点
. 电源电压范围宽
. 开关速度快,无瞬间抖动。
. 工作频率宽（DC~100KHz）
. 寿命长、体积小、安装方便
. 能直接和晶体管及TTL、MOS 等逻辑电路接口
关键字：单极霍尔开关，霍尔开关，霍尔元件，磁控开关，贴片磁控霍尔开关，AH543
深圳市裕辉美科技有限公司是一家专业研发、生产、销售霍尔元件、霍尔IC的公司。
公司产品包括：霍尔元器件（霍尔元件和霍尔集成电路）如：单极性霍尔开关、双极性霍尔、锁定型霍尔开关、位置霍尔开关元件、线性霍尔、 转速传感器、齿轮传感器等系列。欢迎致电
一、内容
1、 霍尔开关又分单极性霍尔开关（可替代干簧管），双极性霍尔开关，微功耗全极（无极）性霍尔开关。
2、 适用于无触点开关，汽车点火器，刹车电路，位置、转速检测与控制，安全报警装置，纺织控制系统，速度，里程，可逆圈数及流速测量，渔具，手机，仪表，相机，电筒……
3、 部分型号及参数 点击下载 http://www.yuhuim.cn/support/Download/yuhuim.pdf （复制旁边的网址到浏览器地址栏，然后再打开网站即可下载）
二、第三方认证
本公司产品均可提供SGS产品认证环保无铅报告。
三、售前售后
裕辉美科技是一家专业提供霍尔效应元件、霍尔IC的公司。
公司以精益求精的工作态度关注产品的每个细节，以完善的质量体系标准和严谨的科学管理制度带给您质量保证，本着诚信的原则为国内各行电子制造厂商提供优质的霍尔效应元件，深得客户及相关行业的一致好评。目前客户遍布全国各地。
公司能为客户提供研发前的技术指导及产品选型，为合作伙伴提供技术支持和售后服务保障！解决后顾之优！值得信赖的合作伙伴！
深圳市裕辉美科技有限公司是一家专业研发、生产、销售霍尔元件、霍尔IC 的
公司。
公司主要产品：霍尔元器件（霍尔元件和磁性元件）包括：单极性霍尔开关、双
极性霍尔开关、信号霍尔、锁存型霍尔开关、位置霍尔开关元件、线性霍尔、霍
尔传感器、转速传感器、齿轮传感器等系列、霍尔接近开关元件。公司拥有一支
技术力量雄厚的科技创新队伍，具备产品设计开发能力和系统管理水平。
深圳市裕辉美科技有限公司以精益求精的工作态度关注产品的每个细节，以完善
的质量体系标准和严谨的科学管理制度带给您质量保证，本着诚信的原则为国内
各行电子制造厂商提供优质的霍尔磁性元件，深得客户及相关行业的一致好评。
目前客户遍布全国各地。
公司将继续秉承“诚信、高效、创新、敬业”的经营理念，以务实的作风，不断
拼搏进取，在竞争中不断自我完善，在发展中不断自居我提升。持续致力于为电
子行业提供优质的产品。欢迎各界朋友莅临指导、洽谈！
