磷铜扁焊条 L201BCuP93紫铜管焊条气焊铜管焊条_磷铜扁焊条

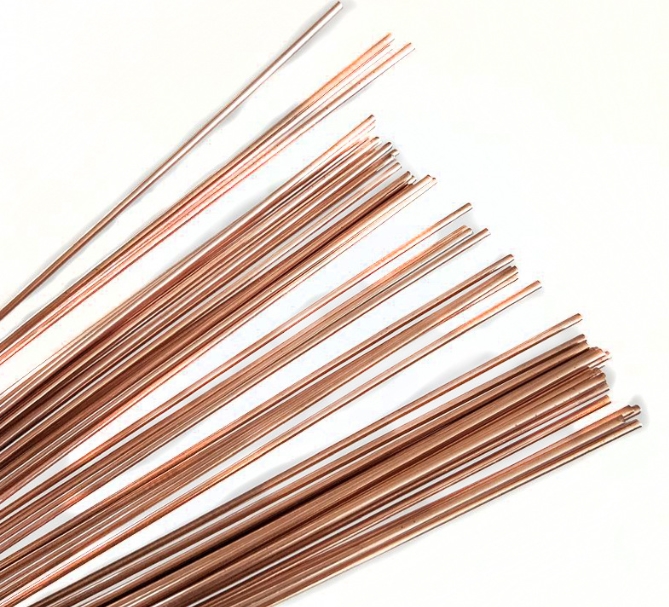

磷铜焊条

磷铜焊条：BCU93P、BCU91PAG

主要化学成分：P:6.8-7.2,Cu:余量

磷铜焊条的性能：钎焊温度710-810℃，熔点低、流动性好、成本低、节银、代银。

磷铜焊条的应用：适用于空调机，冷冻机，电冰箱的制冷系统的铜与铜管接头的焊接

1、 BCu92P：成分 P：7.5-8.5%，铜：余量。熔化温度710-750℃，熔点低，该焊料流动性较好，但比较脆，一般用于钎焊不受冲击载荷、无振动的铜和黄铜零件的焊接；

2、BCu93P（HL201/BCuP-2）：成分 P：6.80-7.50%，铜：余量。熔化温度710-793℃，该焊料流动性好，可以流入间隙很小的接头，但钎料脆，一般用于机电和仪表工业，钎焊不受冲击载荷的铜和黄铜零件；

3、BCu89SnP（HL208）：成分 P：6.80-7.50%，锡：5.0-6.0%，铜：余量。熔化温度620-660℃，该焊料熔点低，流动性好，可配合银钎剂钎焊铜、黄铜、青铜及低锌黄铜零件；

4、BCu86SnP：成分 P：4.80-5.80%，锡：7.00-8.00%，镍：0.40-1.20%，铜：余量。熔化温度620-670℃，该焊料用途同上，镍的加入使脆性增大，但流动性提高，且焊缝光亮，一般用于铜及黄铜钎焊。

5、BCu91AgP（HL209/BCuP-6）：成分 P：5.50-7.50%，银1.80-2.20%，铜：余量。熔化温度645-771℃，熔点低，该焊料能在较大温度范围内填充接头间隙，多用于电冰箱、空调器、电机和仪表行等业钎焊铜及黄铜件；

6、BCu89AgP（BCuP-3）：成分 P：5.8-6.70%，银4.80-5.20%，铜：余量。熔化温度645-788℃，熔点低，该焊料延性和导电性得到提高，流动性一般，适宜于钎焊间隙较大的铜及黄铜零件；

7、BCu88AgP（HL205/BCuP-7）：成分 P：6.50-7.00%，银4.80-5.20%，铜：余量。熔化温度645-780℃，熔点低，该焊料延性和导电性得到提高，流动性好于B-Cu89PAg，一般用于钎焊间隙较大的铜及黄铜零件；

8、BCu87PAg（BCuP-4）：成分 P：7.0-7.5%，银5.80-6.20%，铜：余量。熔化温度645-718℃，熔点低，该焊料熔点低，流动性很好，能钎焊间隙较小的接头，一般用于铜及黄铜部件的钎焊；

9、BCu80PAg（HL204/BCuP-5）：成分 P：4.80-5.30%，银14.50-15.50%，铜：余量。熔化温度645-815℃，熔点低，该焊料的延性和导电性得到进一步的改善，用于焊接要求比HL205（5%银）钎料高且接头间隙较大的铜及黄铜零件。

10、BCu60ZnSn-R（S221/RBCuZn-A）：成分铜：59.00-61.00%，锡0.80-1.20%，硅：0.15-0.35%，锌：余量。熔化温度890-905℃，该焊料熔点较高，可用于硬质合金刀具、模具及采矿工具的焊接。且可取代H62焊料以获得较为致密的焊缝，并可作为气焊黄铜用的焊丝

磷铜扁焊条 L201BCuP93紫铜管焊条气焊铜管焊条

详细说明

产品说明Explain

公司简介Content

卖家名片Cards

卖家名片

河北铭越焊接材料有限公司

该供应商的其他产品

你可能感兴趣

磷铜扁焊条 L201BCuP93紫铜管焊条 气焊铜管焊条
