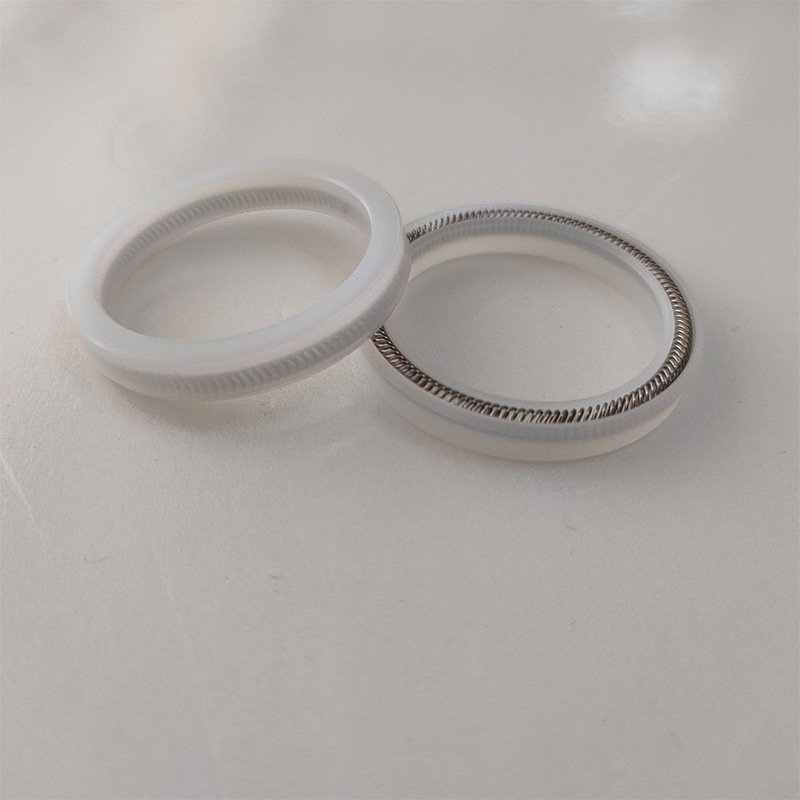

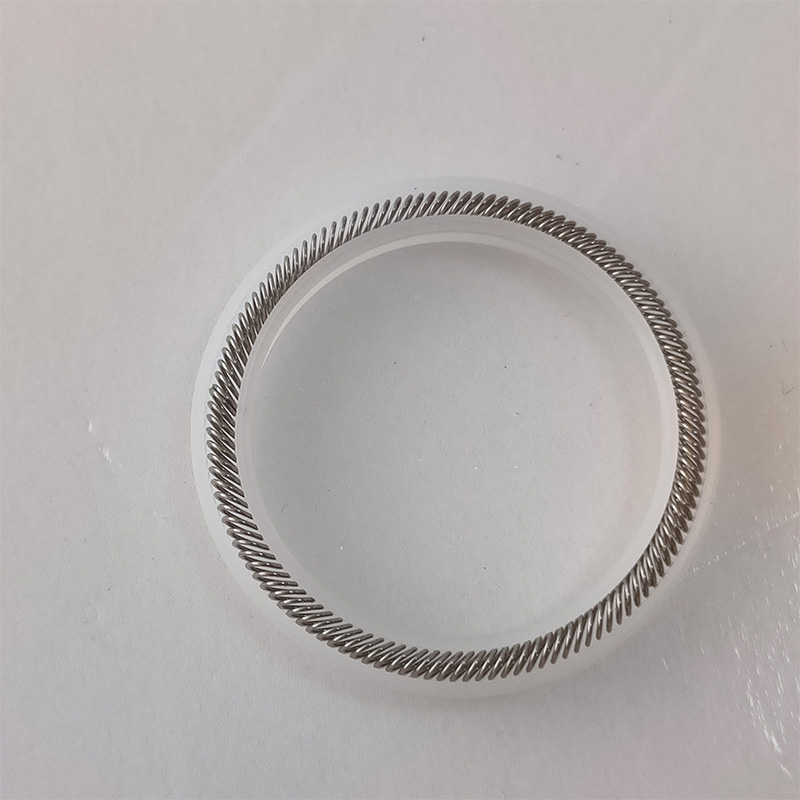

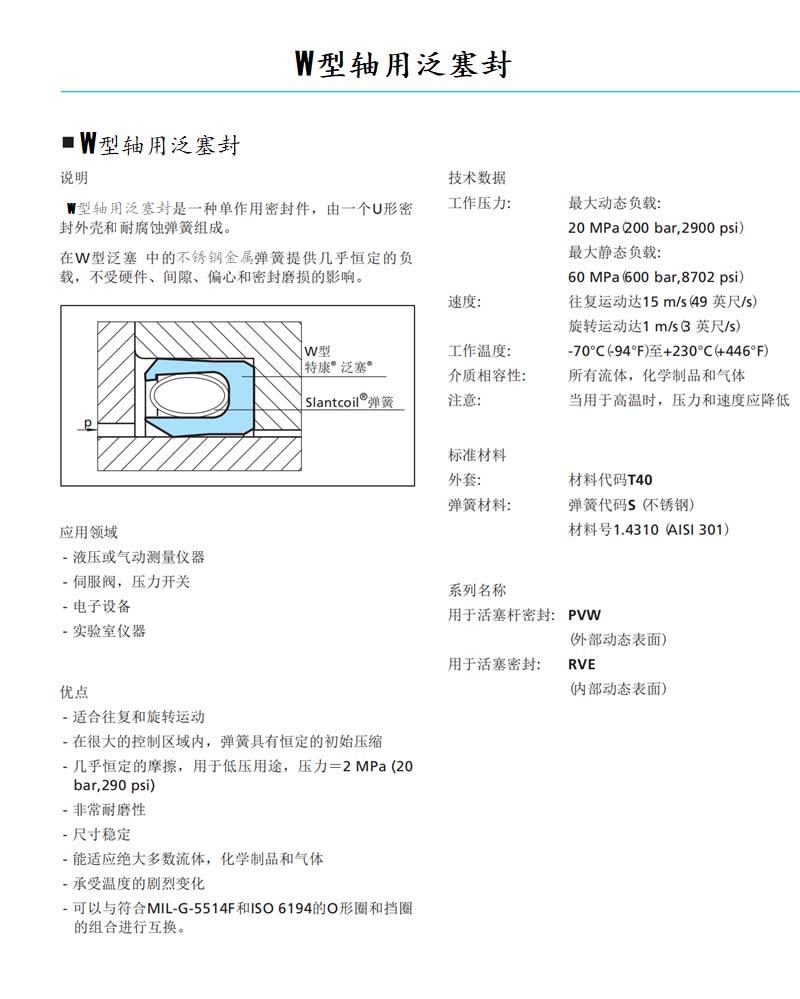

活塞杆W型轴用型泛塞封RVW弹簧密封圈
W型轴用型泛塞封RVW弹簧提供几乎恒定的负载，不受硬件、间隙、偏心和密封磨损的影响。
应用领域
- 液压或气动测量仪器
- 伺服阀，压力开关
- 电子设备
- 实验室仪器
优点
- 适合往复和旋转运动
- 在很大的控制区域内，弹簧具有恒定的初始压缩
- 几乎恒定的摩擦，用于低压用途，压力＝2 MPa (20 bar,290 psi)
- 尺寸稳定
- 能适应绝大多数流体，化学制品和气体
- 承受温度的剧烈变化
- 可以与符合MIL-G-5514F和ISO 6194的O形圈和挡圈的组合进行互换
| 技 术 参 数 | ||||||
| 直径（mm） | 动态压力（Mpa） | 静态压力（Mpa） | 温度范围（℃） | 往复速度（m/s） | 旋转速度（m/s） | 介 质 |
| 1~3000 | ≤45 | ≤80 | -200~260 | ≤15 | ≤0.5 | 所有液体、化学制品和气体 |

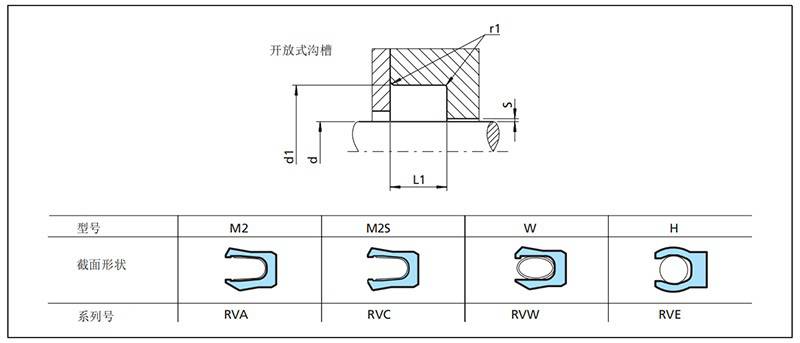

| 安装尺寸数据： | |||||||
| 外周直径 | 沟槽宽度 | 沟槽高度 | 半径 | 径向间隙Smax | |||
| D（H9） | b(h9) | h | r | 2Mpa | 10Mpa | 15Mpa | 20Mpa |
| 6-13.9 | 2.9 | 2.4 | 0.4 | 0.20 | 0.10 | 0.08 | 0.05 |
| 14-24.9 | 4.5 | 3.6 | 0.4 | 0.25 | 0.15 | 0.10 | 0.07 |
| 25-45.9 | 6.2 | 4.8 | 0.6 | 0.35 | 0.20 | 0.15 | 0.08 |
| 46-124.9 | 9.4 | 7.1 | 0.8 | 0.50 | 0.25 | 0.20 | 0.10 |
| 125-999.9 | 12.2 | 9.5 | 0.8 | 0.60 | 0.30 | 0.25 | 0.12 |
| 1000-1500 | 19.0 | 15.0 | 0.8 | 0.90 | 0.50 | 0.40 | 0.20 |
|
|
|
|
|
|
|
|
|
| 拓展安装尺寸： | |||||||
| 外周直径 | 沟槽宽度 | 沟槽高度 | 半径 | 径向间隙Smax | |||
| D（H9） | b(h9) | h | r | 2Mpa | 10Mpa | 15Mpa | 20Mpa |
| 16-70 | 6 | 4.7 | 0.4 | 0.20 | 0.10 | 0.08 | 0.05 |
| 23-100 | 8 | 5.5 | 0.4 | 0.25 | 0.15 | 0.10 | 0.07 |
| 30-200 | 10 | 8.0 | 0.6 | 0.35 | 0.20 | 0.15 | 0.08 |
| 42-300 | 12 | 8.5 | 0.8 | 0.50 | 0.25 | 0.20 | 0.10 |
| 55-500 | 15 | 11.5 | 0.8 | 0.60 | 0.30 | 0.25 | 0.12 |
| 70-1000 | 20 | 15.5 | 0.8 | 0.80 | 0.40 | 0.30 | 0.14 |
| 95-1400 | 25 | 18.5 | 1.0 | 0.80 | 0.50 | 0.35 | 0.16 |
| 130-1500 | 30 | 23.0 | 1.0 | 0.80 | 0.50 | 0.35 | 0.16 |
| 140-2000 | 40 | 30.5 | 1.0 | 0.80 | 0.50 | 0.35 |
0.16 |
佛山宝尔特斯密封技术有限公司 我公司有数控加工设备，泛塞封的加工尺寸范围，内孔1毫米到外径2米。以满足不同客户的尺寸需求，我公司可提供聚四氟乙烯，聚四氟乙烯填充碳纤维，聚四氟乙烯填充铜粉，聚四氟乙烯填充聚苯酯，聚四氟乙烯填充PI，聚四氟乙烯填充石墨，填充二硫化钼等改性四氟的泛塞封，也可提供超过分子聚乙烯（UPE）,聚醚醚酮（PEEK）,聚三氟氯乙烯（PCTFE）等材料的泛塞产品，或者其他高分子材料的泛塞封订做。
