赣州华沃管子坡口机,外卡式自动进刀PKZ-76
一、PKZ-76自动坡口机产品简介

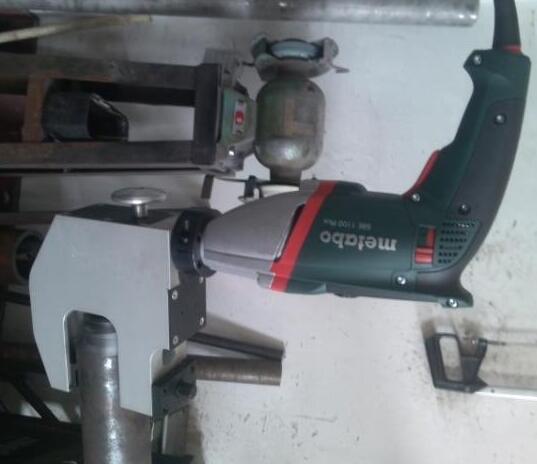

本公司开发的PKZ－76型管道坡口机，适宜Φ27～Φ76mm管道坡口。本产品体积小、重量轻，易操作，自动进给特别适于施工现场工作。可方便地进行水冷壁排管坡口。
本产品采用外夹紧装置，对各规格的管子外径配有精确的弧面定位块。这些定位块定位准确，拆装方便。活动夹头为Ｖ型块，夹持可靠，适于各种尺寸。进给采用自动方式，不仅降低了工人劳动强度，而且使加工过程更加平稳。刀头采用优质硬质合金，可轻松地加工优质合金管。动力采用原装德国麦太保电机，品质优越。
本产品特点：安全可靠，工作效率高，可大幅度降低工人劳动强度，并提高坡口质量。
二、PKZ-76自动坡口机主要技术参数
输入功率：1100W
输入转速：0～900rpm、0～2800rpm
电源参数：220V/5.0A、50～60Hz
操作重量：8Kg
最小安装尺寸：宽63mm、高270mm
PKZ-76管道坡口机操作方法
1、把电机装卡在主机上，保证装卡牢固，确认机械调速档在“1”档位置，电子调速档在“G”档位置。
2、选择与所加工管子外径对应的静钳口并安装就位。
3、选择所需角度的刀具，并注意刀刃长度与管子壁厚相匹配，将
其轻夹在刀盘上。
4、以静钳口的弧半径为参考，调整刀具刃部位置。一般使刀刃最外缘在半径方向上超出1-2mm为宜。将锁紧螺钉拧紧，并确定已将刀具安装牢固。
5、将机子安装在被加工的管子上，使管子端部最高点距刀刃相应位置最少1mm，以免启动后刀具突然进入切削状态而引发事故。就位后用扳手使动钳口夹紧管子，并确定管子装夹牢固。
6、点动电机开关，确定刀具在旋转过程中与其它部位无妨碍。在任何转动操作中，严禁身体任何部位进入刀具旋转所触及的区域。
7、将进给推拉钮拉出，使刀具退至距静钳口上面最远极限位置。
8、以上除步骤6外，请不要插电源插座。
9、插上电源，开机，将进刀推拉钮推入即可进行坡口加工，此时操作者应注意进刀位置，防止主轴伸出过多与钳口相撞。坡口完成，将进给推拉扭拉出使刀具退至距静钳口上面最远极限位置。
10、切削时可能会有铁屑飞出，要求操作者戴护目镜。有时铁屑会在切削区有所积存，此时严禁伸手去清除，必要时可停机清理。
11、一次装夹不能完成一整个坡口加工时，可重复5～9的操作第二次或多次切削。
12、工作结束后，请将刀具拆下，将静钳口拆下，将机体清理干净
