赣州阀门打压测试台SYTF350专业制造

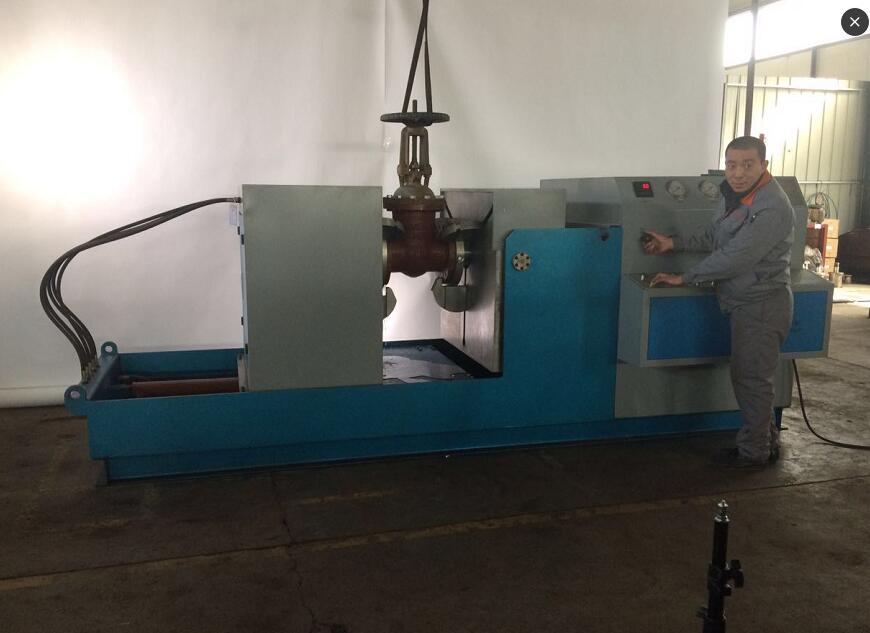

SYTF350-32型阀门试压台 设备性能介绍
3. 增压系统：本试验台增压系统采用低压水泵+液液增压缸方式，当低压水泵将实验液体注满阀体后，采用液液增压缸向阀体内进行增压，根据阀门大小不同，增压需要1个或多个油缸行程，高压油缸回程时，缸内压力降低，吸入水箱内的液体补充到阀体中，可加速试验的进行。
本试验台参照德国同类产品及GB4981进行设计、制造，适用于直通法兰联结式阀门及进厂、入库前或修研后安装前进行密闭试验。适用于GB4981的壳体试验、密封试验(低压密封试验及高压密封试验）及上密封试验（ISO5208），避免不合格阀门混入施工现场。
特点：操作简单，安全可靠，测试灵敏，测试过程阀门本体不受外力，有利于保护阀门
二、液压阀门试验台SYTF350主要技术参数
被测阀门公称通径ＤＮ：50-350毫米法兰联结阀
适用阀门：闸阀、截止阀、安全阀等法兰联结阀（不含焊接式阀门），尤其适用 于法兰测试不许受外力挤压的阀门
最大测试压力ＰＮ：不大于31.5MPa
额定电压：交流380V
额定功率：8.5KW
控制线路电压：交流220V
液压用油： N46号液压油
油路系统压力：不大于25MPa
液压系统工作温度： 5℃－60℃（油温）
测试压力Pc：不大于31.5MPa
试验介质：水（允许加防锈剂）、煤油或粘度不大于水的其他介质；
试验温度（环境温度）：5℃～40℃
最大夹持法兰厚度：90mm
最大夹持法兰直径：720mm
轴向夹持长度：200-1000mm
最大抱紧力：72(T)
底面最大尺寸：1450×4000
1. 功能：SYTF150-32型阀门密封性能测试台主要用于新阀门进厂、入库、安装前和旧阀门修复后的密封性能的测试。可以对DN20-150的法兰式阀门、进行高压密封、低压密封、上密封试验和阀门壳体强度的试验。
2. 阀门装夹形式为抱压，通过抱钩抱紧阀门法兰进行夹紧密封。
4. 按键式操作：SYTF150-32型阀门密封性能测试台采用按键式操作，阀门的夹紧、注水全部由集中控制面板上的按键完成，安全方便、省时省力。 。
