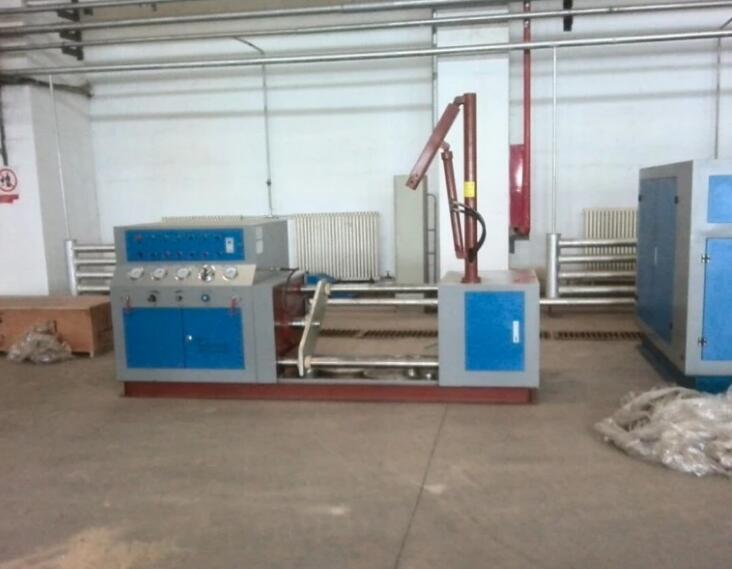

赣州阀门检测台,卧式阀门检测台SYTW400
阀门检测台,卧式阀门检测台SYTW400主要用途：检测新阀门上线前或旧阀门修复后的各项密封性能的测试。这些测试包括高压密封性能测试、低压密封性能测试、上密封性能测试、阀体强度测试等。
液压阀门测试台SYTW400操作指南
1、逆时针旋转系统压力调节手柄，使其退到压力最低位置。
2、按下泵启按钮，启动油泵。
3、将吊钩连动/点动选择旋钮指向吊钩点动，然后点动吊钩降按钮使吊钩下降到合适的高度钩住所需测试的阀门。然后，点动吊钩升将阀门吊起使其高度超过导向柱，调节吊钩摆臂并点击吊钩降，使阀门中心线与两密封盘中心连线重合，停止升降（吊钩点动），将系统压力退至最低。（注意：此过程可使用吊钩连动，并调节系统压力手柄控制吊钩升降速度，建议不熟练者使用吊钩点动。）
4、将保压/工作选择按钮指向工作，并将夹紧/增压开关指向夹紧，选择夹紧连动/点动旋钮的指向夹紧连动（同上，建议不熟练者使用夹紧点动）。按下夹紧按钮并调节系统压力，使两密封盘夹紧阀门，直到密封压力表针指向所需压力，将夹紧开/关选择旋钮指向关即可停止夹紧操作。
5、将左泄压阀门打开，并关闭右泄压，打开注水开关，此时低压水泵开始工作，待出水口水流不含气泡将左泄压阀门关闭。
阀门检测台,卧式阀门检测台SYTW400优势：
●适用于闸阀、截止阀、球阀、调节阀、止回阀等直通式法兰联接阀门的密封和阀体强度性能测试，选配专用密封盘可用于焊接式阀门的性能测试。
●阀门装夹形式为顶压，通过对直通式阀门两端面施压夹紧。
●试验介质为水、气、油，由客户自选。
●可定制超高压试验台。
液压阀门测试台SYTW400技术参数：
●被测阀门公称通径DN： 50-400毫米（法兰联结阀）。
●随机配备φ500mm平面密封盘、φ166mm平面阀密封盘、DN100mm（80°）焊接阀密封盘各一对。
●最大测试压力ＰＮ：不大于32Mpa。
●额定电压：交流380V。
●额定功率：8.5KW。
●控制线路电压：交流220V。
●液压用油：N46号液压油（液压油用户自备） 油温最高不超过60℃，最低不低于15℃。
●试验介质：水（允许加防锈剂）、煤油或粘度不大于水的其它液体。
●试验温度（环境温度）：5℃～40℃。
●轴向夹持长度范围：50-850mm。
●径向最大夹持宽度：650mm。
●最大夹持力：65(T)。
●最大起重重量：300kg。
●底面最大尺寸：3050×1000(平方毫米)
●最大高度：2200mm。
液压阀门测试台SYTW400质量保证：
●我方现场试机，并培训设备操作人员
●整机（压力表除外）保修1年。保修期间设备出现的故障或缺陷，我方负责免费维修；保修期外设备出现的故障，我方提供维修服务，费用由用户承担。
