超易洁长效亲水亲油纳米涂层玻璃、陶瓷、等表面处理_玻璃亲水亲油

1.固化方式
加热固化
2.应用范围

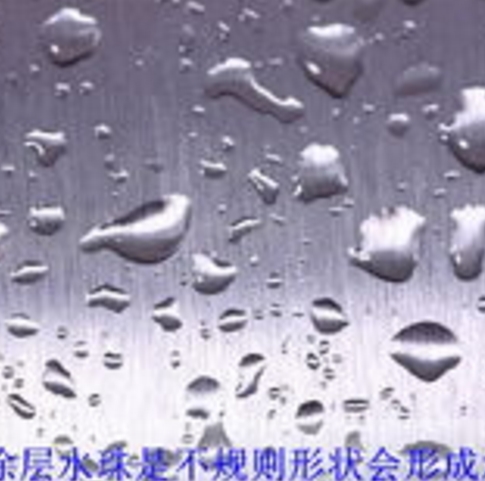

玻璃面板表面、陶瓷表面、不锈钢、铝的亲水亲油易清洁处理
3.技术参数

分类	项目		技术指标	检测方法
理化性能	涂层颜色与外观		涂膜平整光滑、透明色	目测
	固体份，%		25.0±2	GB/T1725-2007
	粘度（涂4杯），S		10.9±1	GB/T1723-1993
	理论涂装面积		大约 40-50m2/ kg（以 1微米干膜计）	GB/T6753.6—1986
	干燥时间	表干	5-10min	GB/T1728-1989
	固化条件		50℃烘烤10min，180℃烘烤30min	/
漆膜性能	易清洁特性		ZEBRA油性笔易擦拭	/
	固化硬度		9H	GB/T6739-2006
	耐水煮		100℃×60min漆膜不起泡，无脱落，不发白	/
	MEK擦拭/次数		>200	/
	附着力，级 ≤		0	GB/T9286–1998
	柔韧性，mm		1	GB/T1731-1993
	耐冲击强度，Kg.cm		小于 25	GB/T1732-1993
	干膜厚度,微米		推荐为：1-2微米	/

4.施工方法
施工前处理工艺
用 NOVclean? CLEAR 橙油型多功能清洁剂人工擦洗工件（如果是铝型材，需要更换针对铝型材的清洁剂），擦洗过程中要做到无死角无遗漏，将工件表面残胶、污垢、油脂等污渍擦洗干净
1.过前处理自动清洗线：热水洗预脱脂——主脱脂——自来水洗——自来水洗 2——自来水洗 3——纯水洗 1——纯水洗 2——纯水洗 3
2.用喷涂设备将工件表面积水吹干大部分，进入脱水炉烘干，炉温为 150℃(如果有条件，尽量用冷风吹干工件表面)
3.清洗后的工件表面要做到水滴上去，自然铺展开，表面呈现亲水状态，视为清洗干净，处理干净后的表面应及时喷涂（清洗烘干到喷涂的时间不要超过30min），防止重新有灰尘，导致工件表面再次疏水，会引起喷涂缺陷
4.喷涂工件，人工检查喷涂是否存在喷涂缺陷（主要是未清洗干净引起的缺陷），如果存在，取下有缺陷的工件，再次前处理。
5.喷涂好的工件，过烘烤线，炉温控制在 80℃（工件实际温度在 50℃左右），烘烤 10min，然后继续过烘烤线，炉温控制在 210℃（工件实际温度在 180℃左右），继续烘烤60min
6.工件下线，包装
7.要求施工环境无灰尘、有排风装置或相应的空气吸尘设备，以保证施工质量
8.更详细的施工文件请查阅技术手册
涂装
1.使用前将涂料充分搅拌均匀并过滤，可以采用空气喷涂方式施工，打开包装后的涂料需要在 24 小时内使用完毕，否则可能粘度上升，最终胶化，导致失效
2.喷枪，选择日本专用的水性喷枪，牌号是：日本岩田 LPH-101，喷出压力：0.6-0.8MPa，喷涂距离：15-25 厘米，推荐湿漆膜厚度：3-5 微米，干膜厚度 1-2 微米,施工温度： 10-30℃
3.相对湿度：45%-75%
4.喷房的洁净度在 1 万级以内，即单位立方英尺中粒径≥0.5μm 的尘埃粒子＜10000个
5.流平区、烘烤区的洁净度在10万级以内，即单位立方英尺中粒径≥0.5μm 尘埃的粒子＜100000 个
5. 存储
建议存储温度：18～25℃ 使用期限：6 个月
6. 包装
25 Kg/桶
7. 环保
安全建议/运输规则，请阅读产品 MSDS 手册

超易洁长效亲水亲油纳米涂层玻璃、陶瓷、等表面处理

详细说明

产品说明Explain

公司简介Content

卖家名片Cards

卖家名片

江苏虹瓷科技有限公司

该供应商的其他产品

你可能感兴趣

超易洁长效亲水亲油纳米涂层 玻璃、陶瓷、等表面处理
