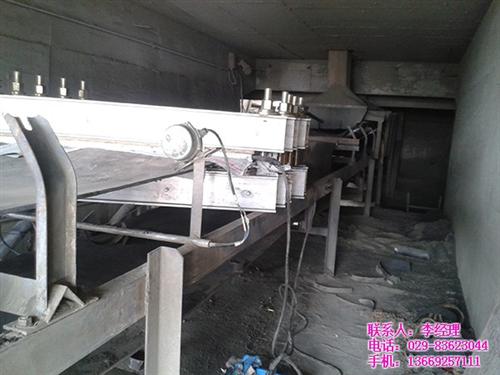

输送带热硫化修补
温馨提示:硫化机控制器温度控制在145—150℃之间,待上下两个硫化板温度都稳定好,开始硫化计时35~45分钟。(根据皮带厚度而定,每块硫化板每4分钟可硫化约1mm橡胶)待硫化板温度降至70℃以下方可解除硫化机水压,然后拆除硫化机。
使用热硫化修补器或硫化机进行加压、加温硫化。 将输送带破损部位用角磨机配合钨钢打磨碟进行深层次打磨,建议打磨3mm。
阻燃输送带
整芯阻燃输送带 整芯阻燃输送带主要用于煤矿井下: 特点:带体不脱层、伸长小、抗冲击、耐撕裂。按结构不同可以分 PVC 为型,(塑料面) PVG 型(在 PVC 基础上加附橡胶面)整芯阻燃带,执行 MT/914-2002 标准。 PVC 型适用于 16 度以下倾角的干燥条件下物料输送。 PVG 型适用于 20 度以下倾角的潮湿有水物料输送。 型号 N/mm 拉伸强度:
输送带行业的标准
1、大倾角挡边输送带对滚筒要求比平皮带要求高很多,如果在同型号带的情况下要比平皮带使用的滚筒型号要大。2、基带波状挡边带式输送机的基带主要承受拉力,但在使用过程中其横向刚性对使用性能和效果也起着很大作用。如输送带刚性太小,则使输送带产生横向变形,引起撒料等现象。(如选用CC-56棉帆布芯层输送带,扯断强力56N/mm,芯层数至少6层以上--含6层,上盖胶厚度=4.5mm以上,下盖胶厚度=1.5mm以上)。3、大倾角挡边输送带贮存和使用方法与普通输送带及耐热输送带相同。4、大倾角挡边输送带超过70度角应采用覆盖带,(使用覆盖带的好处防止漏料对基带造成损伤;同时也能增加物料的运量)。
