青山TIS纳米防潮涂层的特点
青山新材PCB防水防潮纳米涂层是一种无色透明，无毒无害，不燃烧的防潮防湿防腐蚀的液态产品，符合欧盟环保标准，有ROHS ，REACH 168项检测认证。
（1）青山新材开发的纳米防水系列材料使其与各种基材PCB板都有非常良好的结合能力,温度范围-50-130度，常温储存，使用环境温度28度以下(夏季需空调环境，可减少挥发损耗)。
（2）在PCB线路板表面形成疏水效果非常好的纳米级涂膜，使其形成荷叶效果，可以有效阻止电子产品PCB线路板上元器件涉水受潮以及被酸碱盐腐蚀的情况，青山TIS-NM纳米涂层已通过ASTM(美国材料与实验协会) B117-11中性盐雾（NSS）测试，测试条件为（5±1）% NaCL(m/m),测试温度为（35±2）℃，盐雾沉降（1.0~2.0）ml/(80cm2˙h)，试验表明青山R3004,R3006系列产品的防盐雾性能都很出色，24小时试验金属件样板表面涂层受破坏面积小于1%。
（3）可通过浸泡的施工方法将本产品渗透至电子元件的各个细微的空隙处，达到完整的覆盖性与包裹性，进而产品会得到全面立体的防水效果。
（4）本产品与通常所使用的三防漆有很大的区别，相比之下，三防漆更不易让PCB以及元器件散热，导电性能不佳，更严重的是三防漆会释放有毒有害物质，而青山新材的PCB纳米液更环保，符合欧盟环保标准，所形成的涂层肉眼无法看到，厚度仅2-4微米，而传统三防漆普遍是50-80微米的厚度，所以散热性能很好，微观结构为网状，必要的导电性能也不受影响。
（5）操作简单，浸泡只需5秒即可取出在常温下晾10分钟自然干燥，无须加热烘干，无须额外增加设备。也可采用刷涂，淋涂，喷涂等方式。
（6）插针及USB类连接器无须在作业前事先封堵，TIS-NM纳米涂层并不影响连接器的导电，可直接浸泡，减少工序。
（7）做了防水之后个别元件返工后焊时只需在焊点处用毛刷重新刷涂防水液即可。
（8）有效减少企业成本，无须投资动辄上百万的专用设备，只需要在产线增加一道工序，最重要的是产品的品质因此而得到提升，PCBA得到很好的防护，延长了产品使用寿命，增加了耐用性，售后成本大幅降低。
PCB纳米涂层简易操作工艺流程
让PCB板完全浸入纳米溶液中，浸泡约3-5秒，可以适当翻动，以达到更完整更均匀的结膜效果。
将PCB板从溶液中取出，TIS-NM纳米涂料的流挂液滴是很小量的，如图中PCB板右下角所示。
取出后常温晾置在干净的桌面，青山新材TIS-NM纳米涂层是纳米级厚度，肉眼几乎不可见，PCB做完涂层工艺后表面看起来依然很整洁干净，约5-10分钟可全干。

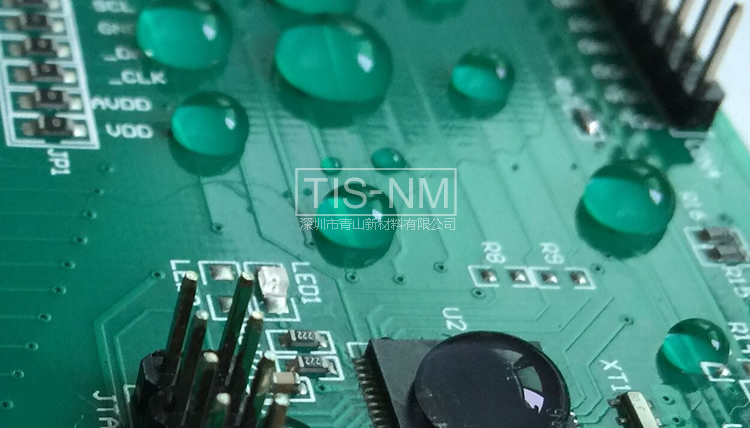

在PCB上滴水或者喷水观察纳米涂层的超疏水现象。
可以跟普通表面的PCB进行对比，做过纳米防水涂层的PCB表面的水滴更圆润，比较规则，像是同一个水滴的无限复制，只不过有大有小。而普通表面的PCB上的水滴则是成片状。
也可以对成品进行带电入水测试
纳米涂层与三防漆区别：http://www.tisxc.com/html/pcbnm/12.html
