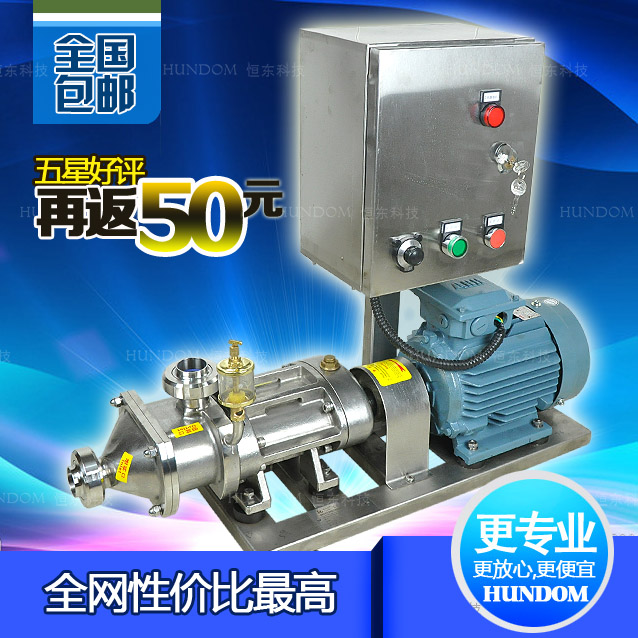

产品名称：双螺旋输送泵
|
|
双螺杆泵 参数表 |
||||||
|
产品型号 Model |
材质Material |
流 量t/h |
功率 kw |
进出口in/outlet |
重量 kg |
转速 rpm |
出口压力 Mpa |
|
HD-3T-15 |
304 / 316 |
0-3 |
1.5 |
38/32 |
72 |
1480 |
1.0 |
|
HD-5T-22 |
304 / 316 |
0-5 |
2.2 |
51 |
81 |
1.5 |
|
|
HD-10T-40 |
304 / 316 |
0-10 |
4 |
63 |
96 |
||
|
HD-15T-55 |
304 / 316 |
0-15 |
5.5 |
89 |
112 |
||
|
HD-20T-75 |
304 / 316 |
0-20 |
7.5 |
89 |
132 |
||
一、 简介
卫生级双螺旋泵，是现代设计技术与现代高精密加工制造技术的结晶；是生产工艺专家与设备制造业融合的新成果。特殊设计的一对螺旋系统，相互啮合，同时采用现代加工技术和手段（如电火花技术，激光切割，多轴联动数控编程加工中心等），保证泵体内相对运动的双面转子不存在任何金属间的直接接触。从设计上和结构上共同保证系统运转的无接触，无磨损，从而保证设备系统的无故障，长寿命。
特殊设计的一对螺旋系统，相互啮合，它们之间形成一系列动态的空间曲面的密封面。由于螺旋的相互啮合以及螺旋与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一系列多个密封空间。随着螺旋的转动和啮合，这些密封空间在泵的吸入端连续不断形成，将吸入室中的液体封入其中，并自吸入室沿螺旋轴向连续地推移至排出端，将封闭在各个独立空间中的液体连续不断，平稳的排出，犹如螺母在螺旋回转时被不断向前推进的情形那样。这就是FSL系列卫生级双螺杆泵的基本工作原理。
二、产品结构
齿轮箱是整个系统的重要组成部分，动力传动系统由一个主动轴和一个从动轴组成，每根轴上装有相互配对的螺旋套。传递过程是通过安装在与主动轴反向的同步齿轮完成的。同步齿轮采用高精密的同步斜齿轮（而不是噪音和振动较大的直齿轮），保证系统运转更为平稳，安静，更加友好，和谐，人性化。齿轮箱采用球墨、铸钢和304不锈钢材质，进一步提高设备系统的卫生等级和性能。传动轴采用粗壮加强型设计，传动轴承只采用国际知名的高强度，高品质的高性能轴承，采用高性能的润滑传动油脂，进一步确保设备系统能应对各种意外场合而有更长的使用寿命。根据客户需要，所有材料都可提供材质成分证明单和材质报告。
三、应用范围
制药工业:各类药液、血液制品、生物制品、糖衣、各类软膏、葡萄糖、口服液等。
乳制品工业：牛奶、乳酪、凝乳、黄油、水果酸奶、冰淇淋、各种油脂、各种稳定剂等。
食品工业：酵母、生面团、水果馅、糖衣、脂肪和油，各类果酱,蛋黄酱,土豆泥、淀粉,蔬菜汤、酱油或其他调味品、巧克力、奶油、松糕、馅类、油脂、人造黄油类等。
肉制品工业：香肠馅、脂肪、肉汤、凝胶、各类肉糜、宠物食品类等。
罐装食品行业：土豆沙拉、汤、炖肉、番茄、开胃小菜、布丁、调味品、果酱和果冻类等。
饮料工业：啤酒、麦芽汁、果汁、浓缩果汁、糖浆、巧克力、可可油、玉米糖浆、凝胶类等。
化妆品工业：各类香水、面霜、沐浴露、啫喱、洗发香波、乳液、牙膏类等。
