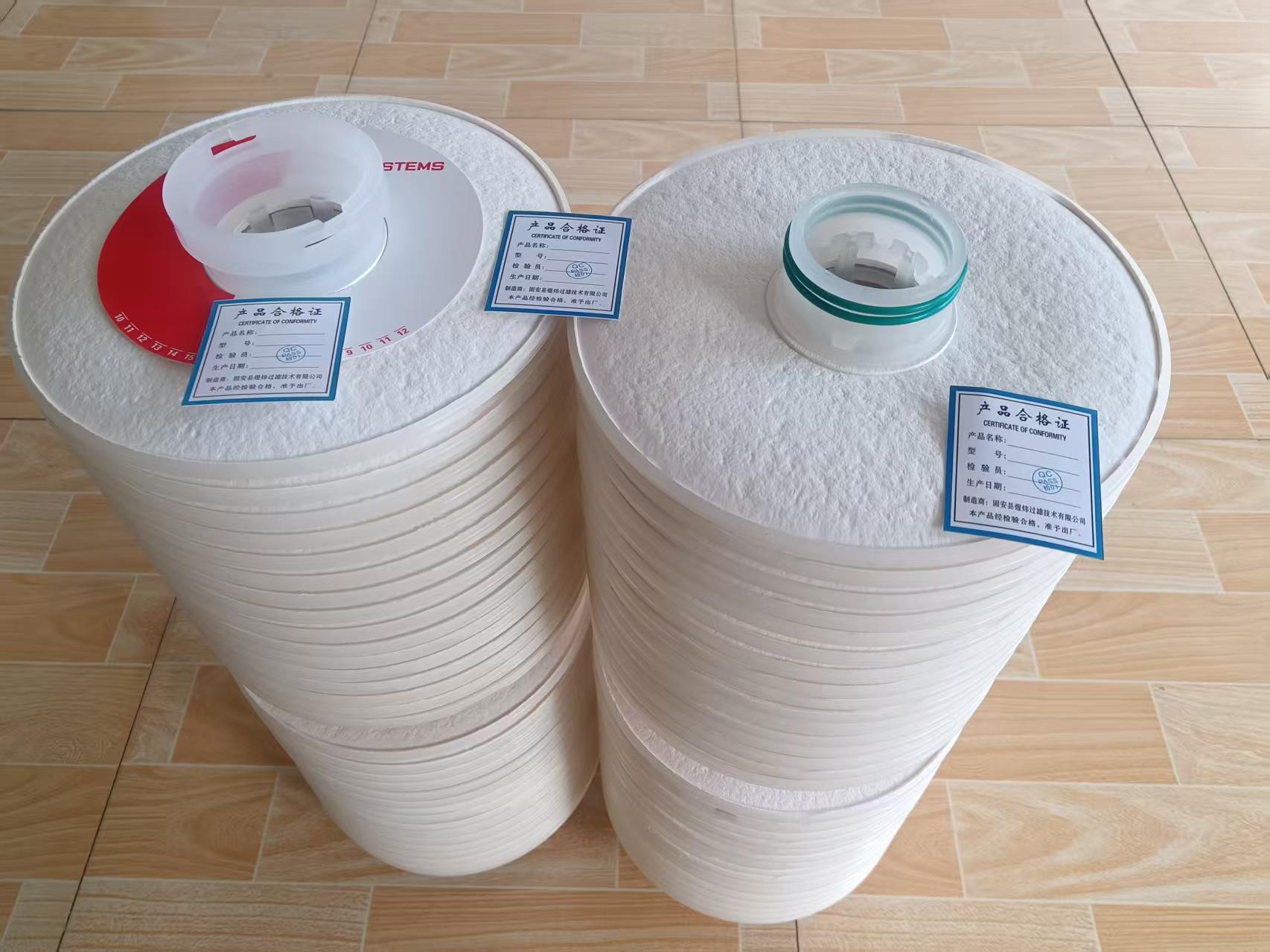

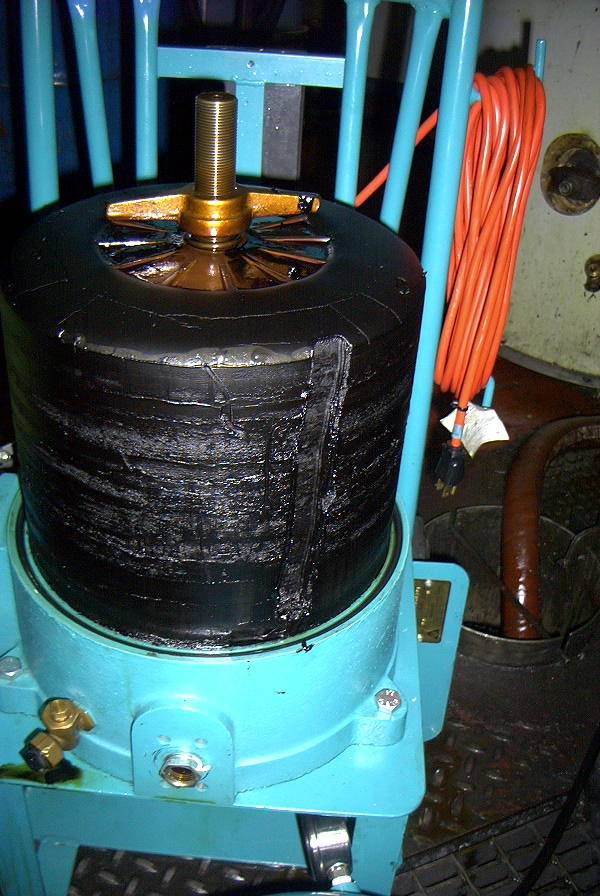

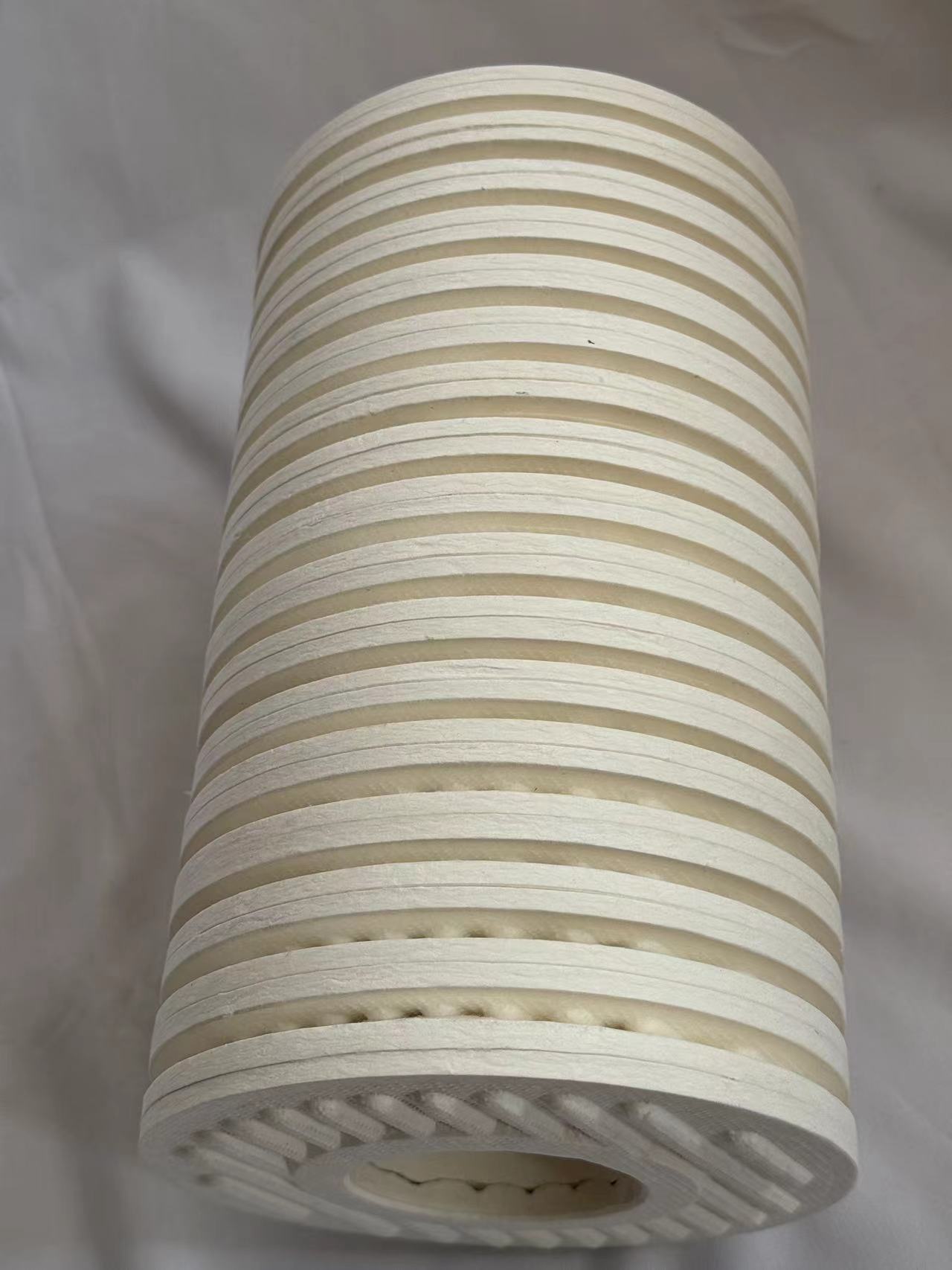

能源过滤器滤芯将其加压。从过滤器芯的中心,油向下过滤器底座,水滴附着在凝聚器元件上,形成较大的水滴,这些水滴会在过滤器底座的底部沉淀。从过滤器底座顶部,油流向服务罐或回流到沉淀/储罐。

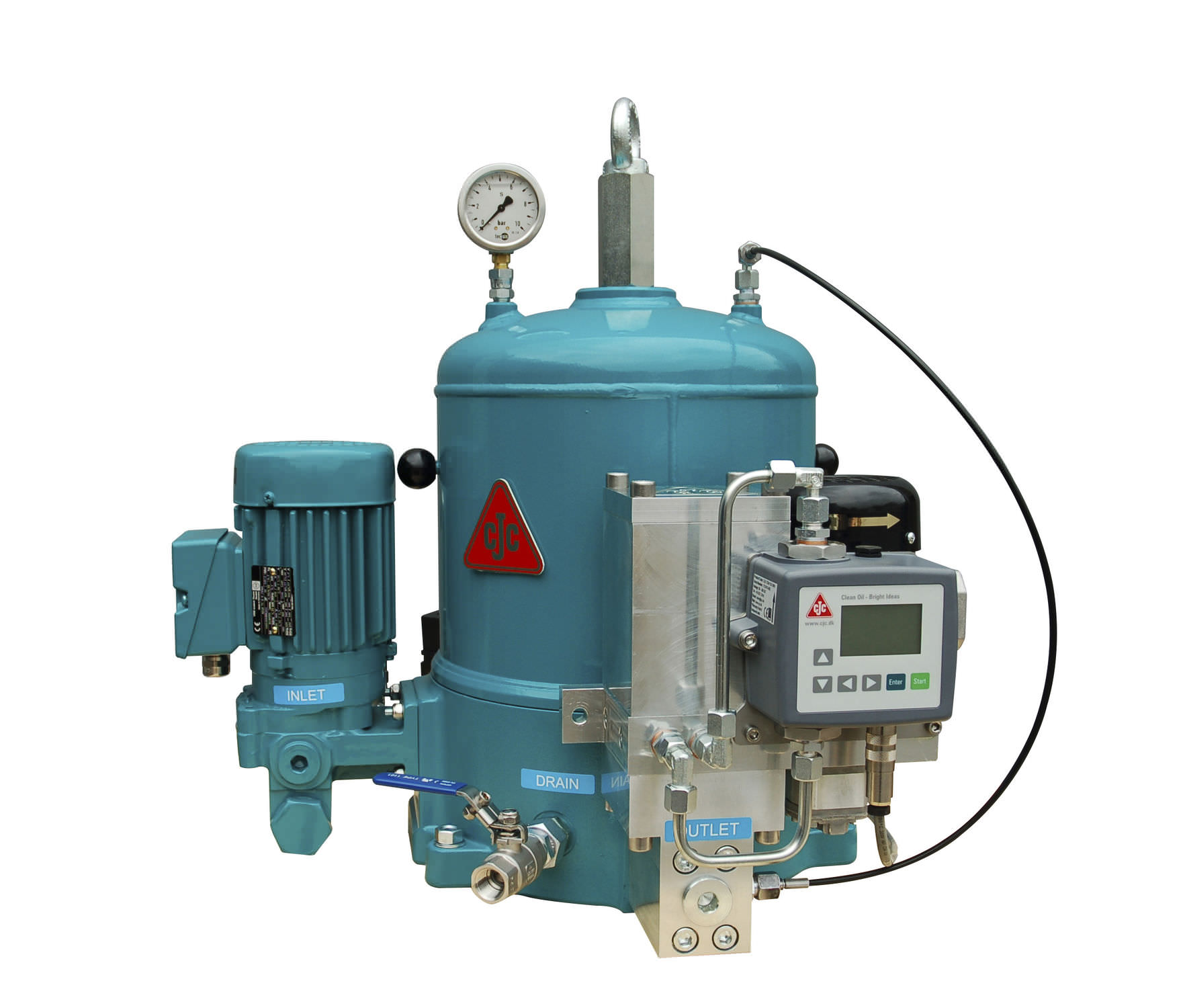

过滤泵吸管应连接到沉淀/储罐的底部,高于罐底排水阀。过滤器出口应引向服务罐。 为了确保多余的油回流到沉淀/储罐,应从服务罐顶部安装一条溢流管回到沉淀罐。 在带有自动排水功能的PT上,分离的水会自动排出。排放功能可以在单元控制盒上监控。
PTU型号也配备了手动排水功能。
油过滤器上的压力降在压力上进行监控,压力表显示过滤器芯的饱和度。
