PLC电气控制柜的核心概述与功能特点

PLC电气控制柜是集成可编程逻辑控制器（PLC）的工业自动化控制设备，具备过载、短路、缺相保护等核心保护功能，可实现设备自动化和过程自动化控制，并支持网络通信，具有性能稳定、扩展性强、抗干扰能力突出等特点，被广泛认为是现代工业的“核心和灵魂”。其核心优势体现在系统构成灵活，既能以开关量控制为特长，也能进行连续过程的PID回路控制，还可与上位机构成DCS等复杂控制系统；同时编程简单，采用梯形图、逻辑图等简明编程语言，无需深厚计算机知识，支持在线修改程序以快速适配控制需求。

PLC电气控制柜的基本构成与技术参数

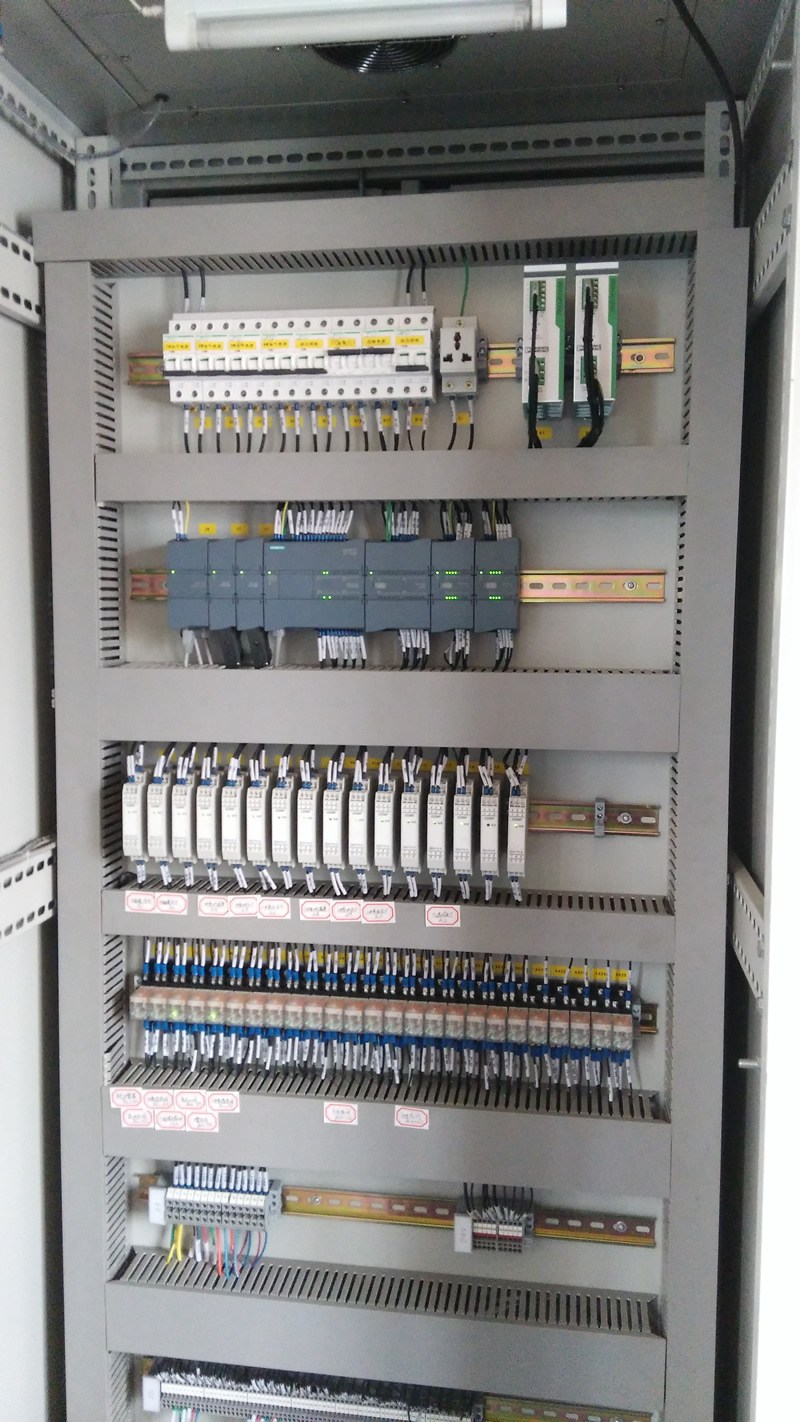

核心组成部分

PLC电气控制柜的硬件配置需根据控制规模灵活调整，主要包含以下关键组件：

• 电源模块：提供DC 24V或单相AC 220V（电压范围-10%~+15%，50Hz）供电，部分场景需额外配置24VDC开关电源。
• PLC核心单元：小规模控制可采用一体化PLC，大型工程则需模块卡件式设计，甚至冗余配置（两套交替使用）。
• 保护与接口元件：包括总空气开关（电源总控）、继电器（信号中转）、接线端子排（信号与电源连接），以及熔断器（短路保护）等。
• 扩展组件：根据需求添加人机界面（触摸屏）、交换机（上位机通信）、传感器接口模块等。

关键技术参数

PLC电气控制柜的接线规范与安装要点

接线核心要求

• 端子处理：信号线与电源线必须压接端子（如0.75~1平方毫米线鼻），并用螺丝锁紧，确保无松动（需手动拉扯检验牢固性）。
• 线路分离：电源线路（220V/24V）与信号线路（数字量输入/输出）需分开敷设，避免电磁干扰。
• 接地规范：控制柜需单独接地，接地电阻＜4Ω，减少接地环路干扰。

安装注意事项

l  柜体固定：落地式安装需固定在混凝土基础或钢结构支架上，壁挂式安装需确保承重能力＞50kg。

l  散热设计：柜内需预留散热空间，若集成变频器等发热元件，应加装轴流风扇（风量≥0.3m3/min）。

l  标签标识：所有接线端子、电缆需粘贴编号标签，与电气原理图一一对应，便于维护。

PLC电气控制柜的典型应用与行业场景

工业生产领域

2  机床制造：控制主轴转速、进给速度，实现自动化加工，提升精度与效率。

2  纺织机械：调节电机转速以适配不同纱线工艺，降低断线率。

2  包装机械：同步控制传送带、封口机速度，实现无人化包装流水线。

环保与能源行业

l  污水处理：通过PLC逻辑控制曝气、加药泵运行，配合传感器实现水质闭环调节。

l  恒压供水：与变频器联动，根据管网压力自动调节水泵转速，节能率达20%~30%。

其他场景

包括冶金生产线、化工反应釜控制、港口机械自动化等复杂工业环境。

PLC电气控制柜的维护与故障处理

日常维护要点

?  定期检查：每月清理柜内灰尘，检查端子螺丝扭矩（推荐使用扭矩扳手，设定值根据端子规格调整）。

?  元件寿命管理：电解电容（70℃寿命约2万小时）建议3年更换，含油轴承风扇（寿命4万小时）4年强制更换。

常见故障排查

2  电源故障：检测24V开关电源输出电压（正常范围23.5V~24.5V），若异常需检查输入空开及保险管。

2  通信中断：优先检查网线接头与交换机状态，使用示波器检测总线信号波形（如Profibus信号幅值应＞0.5V）。

选型建议

选型关键指标

l  控制规模：I/O点数＜128点可选小型PLC，＞512点需中型PLC，并考虑冗余。

l  环境适配：高温环境需选择宽温型PLC（-20℃~70℃），沿海地区优先选用不锈钢柜体（IP65防护）。
