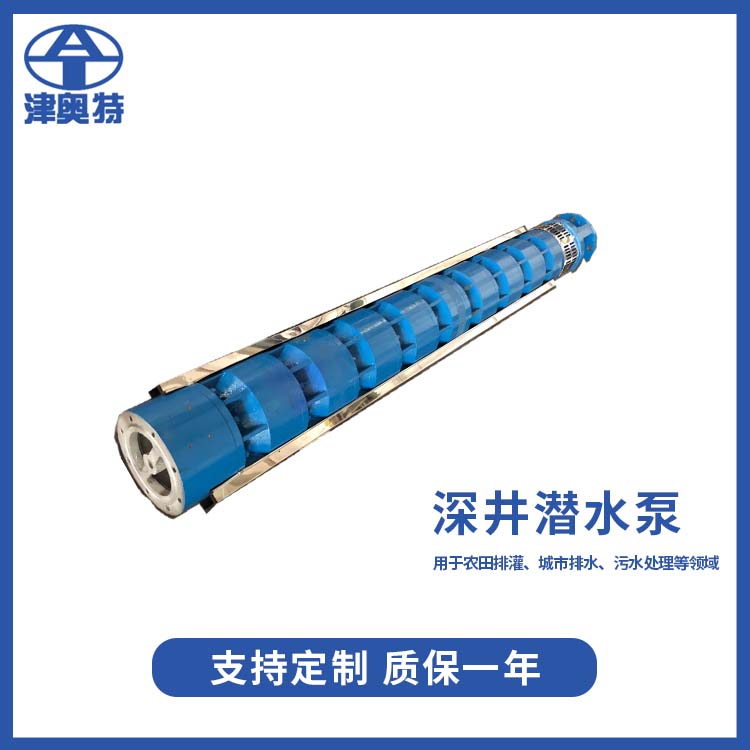

一、QJ 深井泵_井用潜水泵产品概述：

QJ 型井用潜水电泵是一种将电机与水泵直接连接，并一同潜入水中工作的高效提水工具。它在深井中提取地下水方面具有卓越的性能，同时也可广泛应用于河流、水库、水渠等提水工程。该产品主要用于农田灌溉以及高原山区的人畜用水，此外，还可在城市、工厂、铁路、矿山、工地等场所用于供排水。

二、QJ 型深井潜水泵使用条件：

1. 电源要求为 50Hz、380V 的三相交流电源，以确保电机的正常运行。

2. 水温不得超过 20℃，以避免对水泵和电机造成损坏。

3. 水中固体物质含量（按质量计）应不大于 0.01%，以防止固体颗粒对水泵造成磨损和堵塞。

4. 水的酸碱度 pH 值应在 6.5～8.5 之间，以保证水泵的正常工作和使用寿命。

三、QJ 型深井潜水泵结构说明：

1. QJ 型潜水电泵机组主要由水泵、潜水电机（含电缆）、输水管和控制开关四部分组成。潜水泵采用单吸多级立式离心泵设计，具有高效、节能的特点；潜水电机为密闭充水湿式、立式三相鼠笼异步电动机，具有防水、防潮、耐高温等优点。电机与水泵通过爪式或中键筒式联轴器直接连接，确保了传动的可靠性和稳定性。此外，机组还配备了不同规格的三芯电缆，以满足不同的使用需求。起动装置则采用了不同容量等级的空气开关和自耦减压起动器，以确保电机的安全起动和运行。输水管由不同直径的钢管制成，采用法兰连接，具有高强度、耐腐蚀等优点。高扬程电泵还采用了闸阀控制，以实现对流量和扬程的精确调节。

2. 潜水泵的每级导流壳内均装有一个橡胶轴承，以减少水泵的磨损和振动；叶轮通过锥形套固定在泵轴上，以确保叶轮的安装精度和可靠性；导流壳则通过螺纹或螺栓连接成一体，以提高水泵的整体强度和密封性。

3. 高扬程潜水泵的上部装有止回阀，以防止停机水锤对机组造成破坏。止回阀的作用是在水泵停机时，防止水流倒流，从而避免水锤现象的发生。水锤是指在突然停电或阀门关闭太快时，由于水流的惯性，产生的一种冲击力，这种冲击力会对水泵和管道造成严重的损坏。

4. 潜水电机轴的上部装有迷宫式防砂器和两个反向安装的骨架油封，以防止流砂进入电机。迷宫式防砂器的作用是通过迷宫式的通道，阻止流砂进入电机内部；骨架油封则起到密封的作用，防止水和杂质进入电机。

5. 潜水电机采用水润滑轴承，下部装有橡胶调压膜和调压弹簧，组成调压室，以调节因温度引起的压力变化。水润滑轴承的优点是摩擦系数小、使用寿命长、无需润滑等；调压室的作用是通过调压弹簧的弹性变形，来调节电机内部的压力，从而保证电机的正常运行。

6. 电机绕组采用聚乙烯绝缘尼龙护套耐水电磁线，具有良好的防水、防潮、耐高温等性能；电缆连接采用 QJ 型电缆接头工艺，去除接头绝缘并刮去漆层，分别连接，焊接牢固，再用生橡胶绕一层，然后用防水粘胶带缠绕 2-3 层，外面包裹 2-3 层防水胶布或用水胶粘结包裹一层橡胶带（如自行车内胎），以防止渗水。这种电缆接头工艺具有连接可靠、防水性能好等优点。

7. 电机处于密闭状态，采用精密止口螺丝，电缆出口用胶垫密封，以确保电机的密封性和防水性。

8. 电机上端设有注水孔和放气孔，下部设有放水孔，以便于电机的注水、排气和放水。注水孔的作用是在电机安装前，向电机内部注入清水，以排出电机内部的空气；放气孔的作用是在电机运行过程中，排出电机内部的空气，以保证电机的正常运行；放水孔的作用是在电机停机后，排出电机内部的积水，以防止电机内部生锈和腐蚀。

9. 电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，与其摩擦的是不锈钢推力盘，承受水泵的上下轴向力。止推轴承的作用是承受水泵的轴向力，以保证水泵的正常运行；不锈钢推力盘的作用是与止推轴承摩擦，以减少磨损和提高使用寿命。
