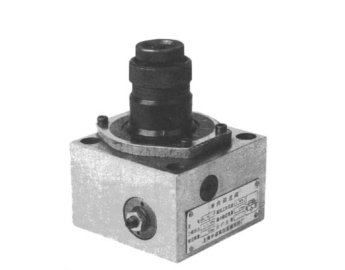

Q型系列调速阀由减压型压力补偿装置和节流装置组成。QA型系列单向调速阀由Q型系列调速阀和单向元件组成，它们工作可靠，性能稳定，具有结构紧凑等优点。在液压系统中能调节和稳定油路流量，使执行元件得到较稳定的工作速度。因它们有压力补偿装置，所以流经阀的流量不随负载压力变化而变化，系统调节刚度大。单向调速阀反向流动时，油流经单向阀自由流出，以减少压力损失。为减小流量调节力矩，本系列阀设有泄油口。
· 流量需调整时，应先将锁紧螺铭朝左旋松，然后旋转调节螺母到所需要的流量（右旋时流量增大，左旋时流量降低），待流量稳定后，右旋锁紧螺帽锁住调节螺母。
· Q型系列调速阀和QA型系列单向调速阀P1口为进油口，P2口为油口。L口为泄油口。泄油口应单独接回路箱。安装底板的尺寸按照流量控制阀的安装底板样本。
符号:
技术参数：
|
公称通径(mm) |
额定流量L/min |
最小稳定流量L/min |
|
8 |
25 |
2.5 |
|
10 |
40 |
4 |
|
20 |
100 |
10 |
|
32 |
200 |
20 |
72.外形安装尺寸：
Q型系列调速阀和QA型系列调速阀相同通径的安装尺寸相同。
|
型 号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
N |
R |
S |
|
Q－H8 |
105 |
82.6 |
52.4 |
48 |
11.1 |
11.2 |
11 |
140 |
68 |
109 |
76.2 |
54 |
38.1 |
|
Q－H10 |
124 |
101.6 |
88.9 |
67 |
12.7 |
11.2 |
16 |
157 |
85 |
135 |
101.6 |
71.4 |
50.8 |
|
Q－H20 |
165 |
133.4 |
104.8 |
100 |
12.7 |
15.8 |
27 |
192 |
120 |
188 |
146 |
104.8 |
73 |
|
Q－H32 |
224 |
177.8 |
144.5 |
133 |
17.5 |
23.1 |
31 |
222 |
150 |
254 |
196.8 |
144.5 |
98.4 |
|
T |
U |
V |
W |
X |
Y |
4－M×1 |
2－Φ1 |
Φ2 |
Φ |
|
9.5 |
11.9 |
1.8 |
1.8 |
Φ9 |
Φ15 |
M8×70 |
Φ16 |
Φ8 |
Φ30 |
|
20.6 |
11.2 |
2.4 |
1.8 |
Φ11 |
Φ18 |
M10×90 |
Φ20 |
Φ12 |
Φ37 |
|
22.2 |
16 |
2.4 |
2.4 |
Φ18 |
Φ28 |
M16×130 |
Φ30 |
Φ20 |
Φ45 |
|
34.9 |
23.1 |
2.4 |
2.4 |
Φ22 |
Φ35 |
M20×160 |
Φ37 |
Φ28 |
Φ55 |
