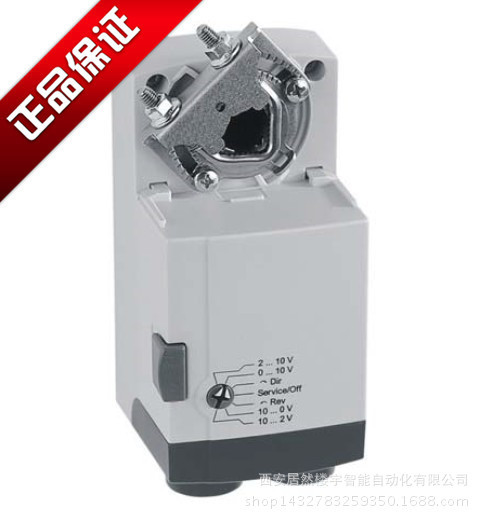

霍尼韦尔CN系列非弹簧复位风阀执行器应用
此系列非弹簧复位风门执行器将实现对下列对象的控制：各种风阀变风量单元空气处理机组通风格栅
霍尼韦尔CN系列非弹簧复位风阀执行器特点
● 具有5Nm、10Nm、20Nm和34Nm四种扭矩类别
● 部分型号具有自对中适配器，使执行气能够适用不同轴径大小的风门
● 可以在整个行程范围内以5°为增量调整机械行程限位
● 机械位置指示功能（20Nm和34Nm的型号）
● 具有手动离合按钮，便于用户在断电或没有控制信号输入时对执行器手动节
● 具有可供用户选择的可现场安装的外置辅助开关
● 具有选择旋转方式和停止/关闭状态的旋钮，可调节多种运行模式
● 采用直流电机技术，具有过载保护功能
● 95°的旋转角度确保执行器能够紧密地关闭风门
● 可拆卸接线盖的设计及Honeywell统一的接线标准使安装、接线更快捷
● 直接耦合的设计，使执行器安装省时省力，运行更加稳定
● 通过CE和UL认证（230V型号只有CE认证）
霍尼韦尔CN系列非弹簧复位风阀执行器技术参数
电气连接 接线端子的允许电缆规格为 0.344 ~ 2.0mm2
旋转角度 95°± 3°旋转行程机械可调（5Nm, 10Nm）
95° ± 3°可以5°为***小增量调节旋转行程 (20Nm, 34Nm)
旋转方向 通过旋钮选择
寿命 全行程 60000次
重新定位 1500000次
平均运行时间 95~110秒
功耗 5~25VA
工作条件 运行温度 -20 ~ +60℃
存放温度 -30 ~ +80℃
相对湿度 5 ~ 95%，无冷凝
防护等级 IP54
维护 免维护
霍尼韦尔CN系列非弹簧复位风阀执行器安装风门轴尺寸
5 Nm/ 10Nm
圆轴 10~16mm
方轴 6~12mm
轴长度 ***小42mm
20Nm/ 34Nm
圆轴 12~26mm
方轴 12~18mm
轴长度 ***小50mm
风门执行器辅助开关 SW2-CN / SSW2-CN
特点
两个可调整的单刀双掷开关
包含执行器位置指示功能
配备可拆卸的配线接线盖，不需要额外的联结箱
功能
可现场安装的零配件
能够代替内部限位开关的功能
设***可以调节，用户可以自由确定连个设***的位置
参数
SSW2-CN：2*SPDT，AC110V，5A（阻性）/3A（感性）应用于CN05、CN10系列风阀执行器
SW2-CN：2*SPDT，AC100/230V，5A（阻性）/3A（感性）应用于CN20、CN34系列风阀执行器
