产品简介 | Product Introduction

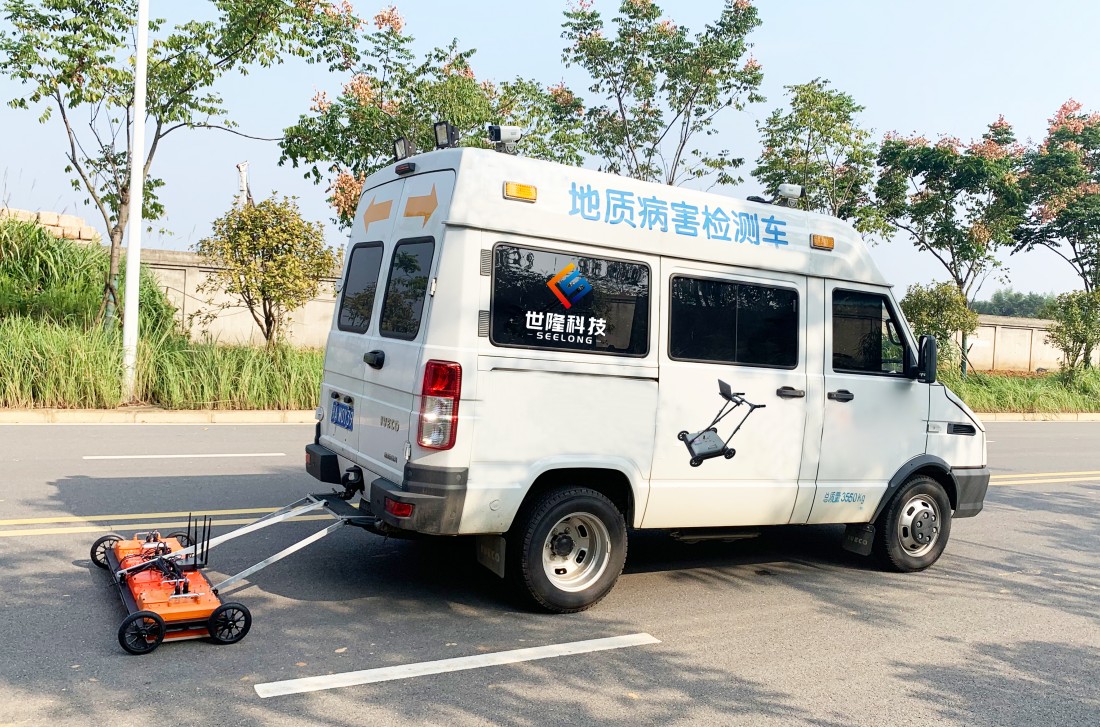

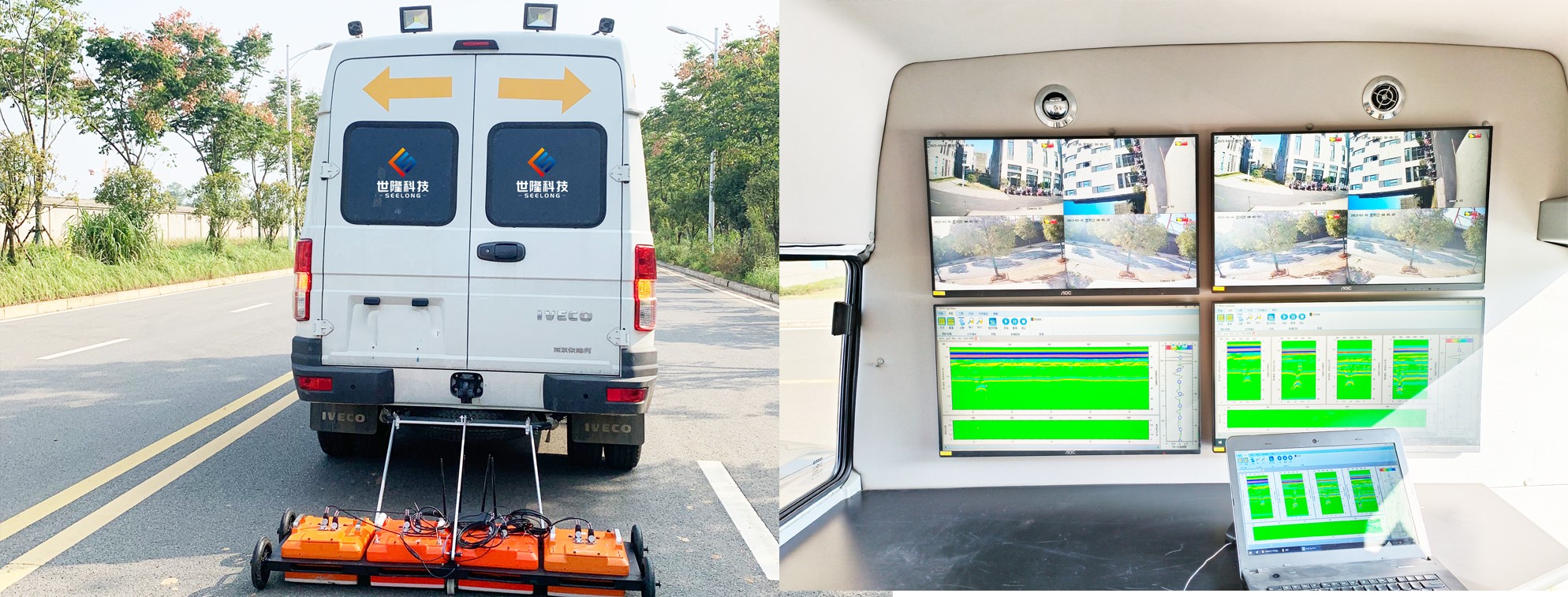

SL-VGPR车载式多通道三维探地lei达系统，是基于宽频带窄脉冲电磁波技术的大型阵列雷达系统为核心，并集成了测距系统、北斗或GPS定位系统以及监控摄像系统，多信息综合采集，可对地下目标进行阵列式多点同步联合扫描，大限度地捕获地下异常空间信息和特征信息，并对其进行精确坐标定位，实现从地表到地下数米的地毯式全覆盖普查探测。
时速可达120公里/小时，极大地提高了探测和识别灾害目标的质量和效率。特别适用于市政管线普查、城市道路、高速公路、铁路、桥梁隧道、机场跑道等的灾害和病害普查探测等领域。
主要应用 | Product Use
道路病害检测：市政道路、高速公路结构层厚度、空洞排查检测、道路结构强度检测、病害检测；路面裂缝扫描；道路塌陷动态预警等；
市政管线探测：管线具体埋深、走向、定位等地下管线分布情况；
铁路、隧道检测：轨道下不明物探测、道床厚度、平整度、饱满度、沉降检测；铁路路基分层和边坡厚度检测、铁路路基各层密实度检测；划分路基沉降、渗水、离析区域；定位采空区、人为坑洞、岩溶洞和排水管探测等；
桥梁检测：桥梁施工过程中检测：裂缝、混凝土密实度、施工监控、定期检测等
机场道路检测：对使用中的机场跑道进行日常结构安全检查；对施工中的机场跑道进行质量控制；为特殊事件提供应急监测。
主要特点 | Main Features
1、可快速、大面积三维检测，精确定位并量化缺陷信息；
2、探测分辨率高(可对目标进行成像识别)；
3、快速寻找隐蔽缺陷：结构层厚度不均、钢筋不达标、不密实、裂缝、空洞、破损区、含水区、沉降区；
4、单通道多通道灵活组合变换；
5、同时采集数多道信息，并处理成高分辨率的三维图像， 结果直观易判读；
6、高低频率的三维阵列天线可同时工作，有效兼顾浅层高分辨与深层的探测
性能指标 | Performance Specifications
|
车载式多通道三维探地lei达系统 |
|||
|
天线频率： |
50MHz~2.0Ghz可定制 |
通道数： |
1-16通道可选，最大16通道 |
|
采集方式： |
车载/手推车/人工拖拽 |
采集速度: |
可达120公里/小时 |
|
时窗范围： |
0~1000ns连续可调 |
工作温度： |
-20℃～+60℃ |
|
采样点数： |
512~8192 样点/扫描可选 |
储存温度： |
-40℃～+80℃ |
|
整机功耗： |
＜40W |
数据通讯： |
以太网 |
|
定位方式: |
GPS/RTK |
电池: |
12V |
|
测量方式： |
距离触发测量、时间连续测量 |
显示方式： |
伪彩图、曲线图/三维切片 |
|
数据采集软件： |
一键匹配增益、现场自动设置参数，波速与介电常数校正、自动增益、背景消除、实时滤波、叠加去噪、分段增益、数据存储及回放、图像处理、数据波形缩放、管径模拟、管线自动识别、GPS设置等功能 |
||
|
数据处理软件： |
中英双语自由切换、增益、滤波、频谱分析、数据拼接、地层追踪、希尔伯特变换、偏移、道间平均、成果输出和打印等功能 |
||

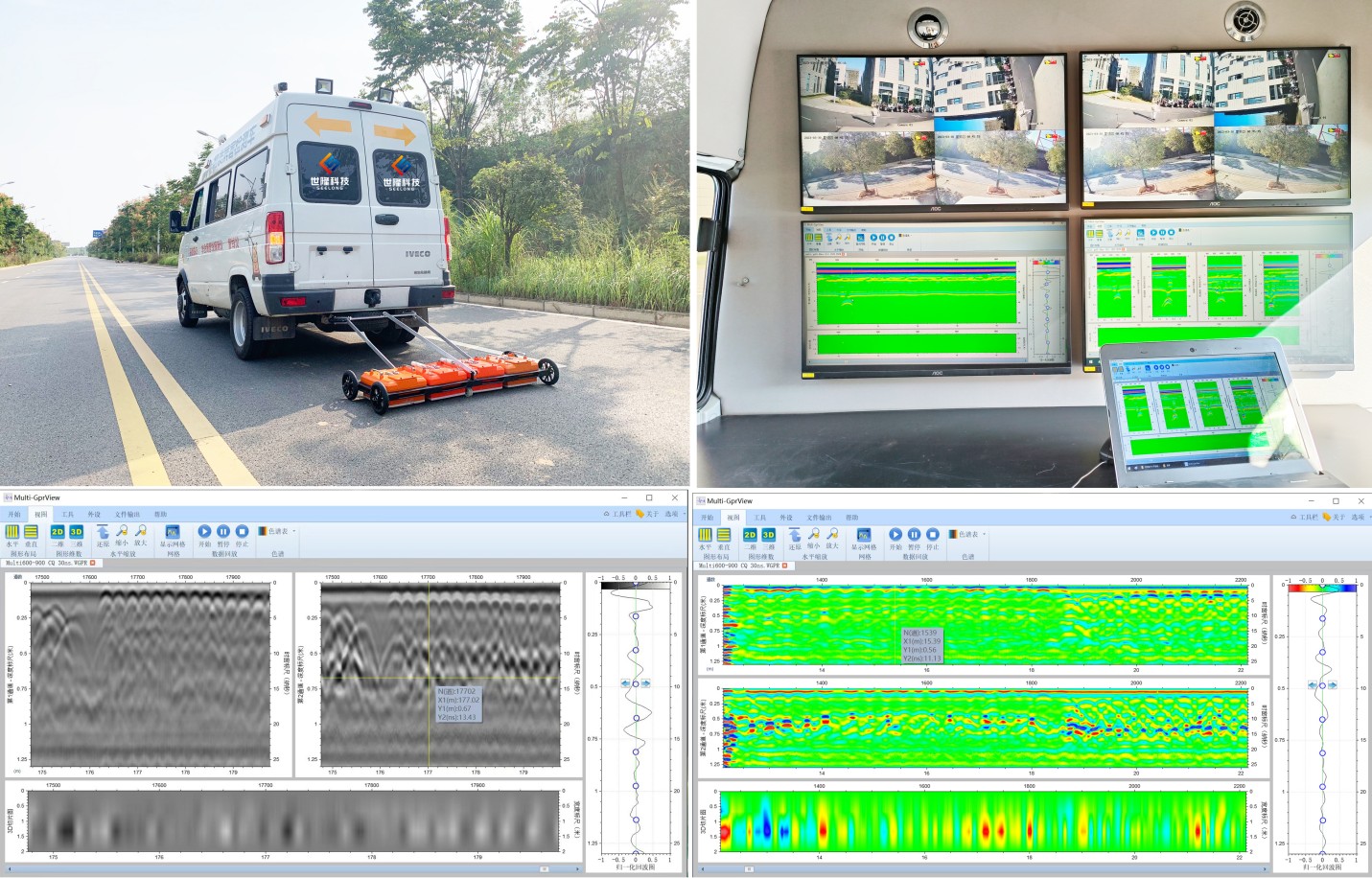

实测效果图
