用途及使用范围

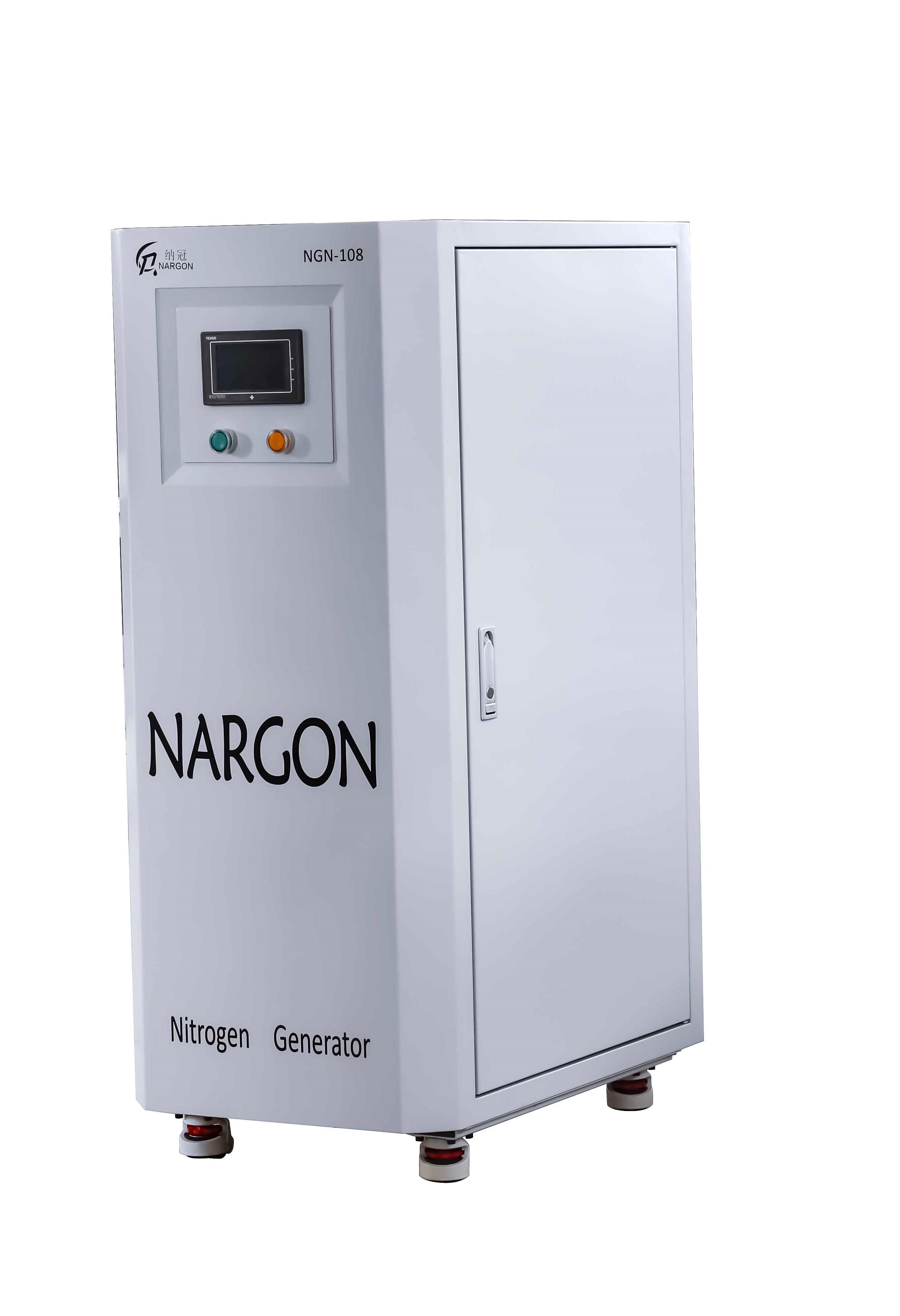

纳美瑞开发生产的空分微型制氮一体机，主要用于电子行业生产半导体器件的氮气保护，也可作为氮气保护柜
氮气柜洁净保管柜的氮气源. 免去瓶装氮气更換的麻烦. 也不需要压缩空气. AC220V电源插电即产氮气, 方便使用, 使用成本更低, 无易损配件, 免维护.设备还被广泛用于激光打孔的氮气保护、食品工业中的气调保鲜及充氮包装、医药行业的针剂充氮. 实验室其他需要氮气的部门。
是一种用途广泛的保护性气体。
PSA系列空分制氮机主要规格及技术参数如下:
主要规格及参数
|
型 号 |
99.5N2 |
99N2 |
压缩空气耗用（L/min） |
功率（W） |
外形尺寸:（长X宽X高）m |
|
|
NPSA-5 |
氮 气 产 量 |
5L/min |
7L/min |
28 |
550 |
0.65x0.45x1.3 |
|
NPSA-10 |
10L/min |
12L/min |
50 |
550 |
0.65x0.45x1.3 |
|
|
NPSA-15 |
15L/min |
20L/min |
80 |
1200 |
1.4x1.0x1.,5 |
|
注：氮气产量－升/每分钟
主要技术参数
|
产品气 |
氮气纯度 |
99～99.5％ |
|
氮气产量 |
见上表 |
|
|
氮气出口压力 |
0.4～0.6MPa |
|
|
露点 |
-35℃ |
|
|
气源气 |
压力 |
0.8～1.0MPa |
|
露点 |
-2℃ |
|
|
额定功率 |
见附表 |
|
|
额定排气量 |
见附表 |
|
|
空气纯度 |
油<0.01ppm |
|
|
氮气控制器 |
电源 |
AC220 50Hz |
|
功率 |
30W |
|
|
外形尺寸 |
200X280X100 |
|
|
其 它 |
室内温度 |
5~45℃ |
|
操作方式 |
全自动 |
|
|
安装环境 |
室内 |
|
|
噪音 |
60db |
三、工作原理及结构
空分制氮是采用变压吸附原理,利用碳分子筛从空气中提取氮气的装置。
变压吸附制氮机的吸附罐，在压力高时，碳分子筛吸附空气中的氧，而不易被吸附的氮气成为产品；在压力低时，氧从碳分子筛中脱附出来。利用压力的变化，就能有效地从空气中分离出所需要的氮气。
变压吸附制氮装置的主要特点：
⒈设备简单,体积小,制氮成本低。
⒉操作方便,采用一键驱动.自动程序控制,操作、维护费用低。
本设备制成二塔结构,采用常压解吸流程。空分制氮设备的产气量与纯度成反比。产气量大时,氮体的纯度降低;反之,减小气量使氮气的纯度上升。用户可根据需要选择合适的氮气产气量和氮气纯度。
本设备的控制系统采用触摸屏+PLC程序控制器控制阀门动作
