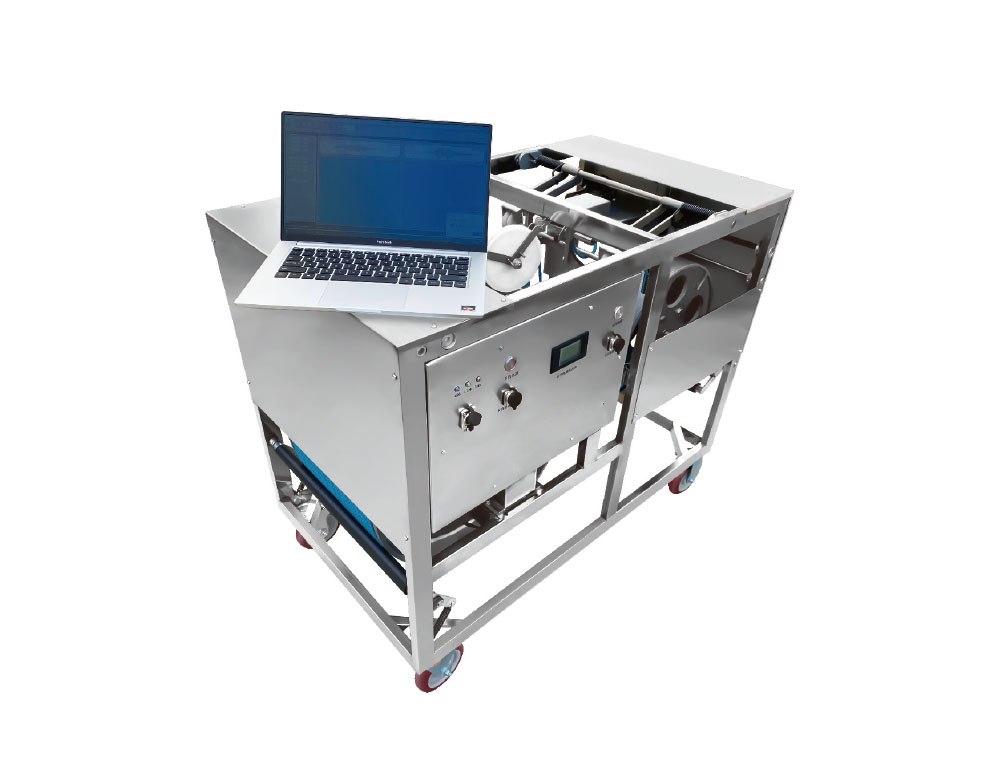

SL-UT100超声波成孔成槽质量检测仪

产品简介 | Product Introduction

SL-UT100超声波成孔成槽质量检测仪是我公司研发的一款用于检测灌注桩孔径、孔深、垂直度和地下连续墙成槽质量的设备。

主要应用 | Product use

1、广泛应用于铁路、公路、港口、高层建筑等钻孔桩成孔孔径、孔深、垂直度、垮塌扩缩径位置和倾斜方位判断；

2、地下连续墙成槽质量检测：槽宽、、槽深、垂直度检测，槽壁形状扫描，型钢（端头）倾斜检测；

3、支盘桩、扩底桩的成孔质量检测。

符合规范 | Compliance With Specifications

  《公路桥涵施工技术规范》（JTG/T F50-2011）

  《建筑桩基技术规范》（JGJ 94-2018）

  《建筑地基基础工程施工质量验收规范》（GB 50202-2018）

  《钻孔灌注桩成孔、地下连续墙成槽检测技术规程》（DB 29-112-2004）

  《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》（DGJ 32/TJ 117-2011）

  《建筑基桩检测技术规范》（DGJ 08-218-2003）

  《灌注桩成孔质量检测技术规程》（T/CECS 596-2019)

  《地下连续墙检测技术规程》（T/CECS 597-2019)

《公路工程基桩检测技术规程》（JTG/T 3512-2020）

产品优势 | Product advantages

1、干孔、湿孔皆可测，自适应性强；

2、有线通信与WiFi自适应，操控便捷，性能稳定；

3、轻量化设计，不锈钢机身，电机速度无极调节；

4、自带电源供电，无需外接220V电源；

4、探头盲区小、信号强，探测精准，抗干扰能力强，适用范围广。

技术特点 | Product features

1、系统智能数字化控制：整个测试过程和探头升降系统完全实现了电脑无线远程控制，实测数据和测试结果实现数字化显示、存储和现场打印输出；

2、分析软件功能强大，输出结果内容丰富，直观准确，数据清晰：实时显示波形图、孔型图，彩色图像孔壁显示一目了然；

3、绞车稳定，探头升降软件自动控制：探头升降系统的信号电缆与承重钢丝绳独立设计，孔底、孔口感应自动停止；孔底，孔口自动降速；

4、超声探头盲区小，功率大，适应能力强，探测范围大：探头探测距离300mm-4000mm，泥浆比重可达1.3g/cm3，适合几乎所有工程成孔成槽的检测；

5、系统具有自校正功能：根据孔口孔径值或槽口宽度值，自动对测试系统进行校准，保证测试结果准确可靠；

性能指标 | Performance Specifications

超声孔径探头：

1、水平测试方向：“十”字形四个方向，两个剖面

2、检测孔径槽宽：Φ300mm～Φ4000mm

3、水平测量精度：±0.2%FS

4、泥浆要求：泥浆比重可达1.3g/cm3，粘度≤25S，含砂量≤4%

5、输出剖面：成孔XX’+ YY’，成槽XX’、YY’、XX’+ Y 或XX’+ Y’可选

6、供电模式：48V动力电池

数控绞车：

1、无线传输：WiFi无线通讯，传输距离≥50m

2、升降速度：0-20m/min连续可调

3、测量深度：100m/150m（可定制）

4、深度分辨率：≦5mm，深度误差≦0.1%

5、自停功能：孔底、孔口感应自动停止

6、控制方式：笔记本/平板电脑

7、绞车尺寸：1040mm×490mm×750mm

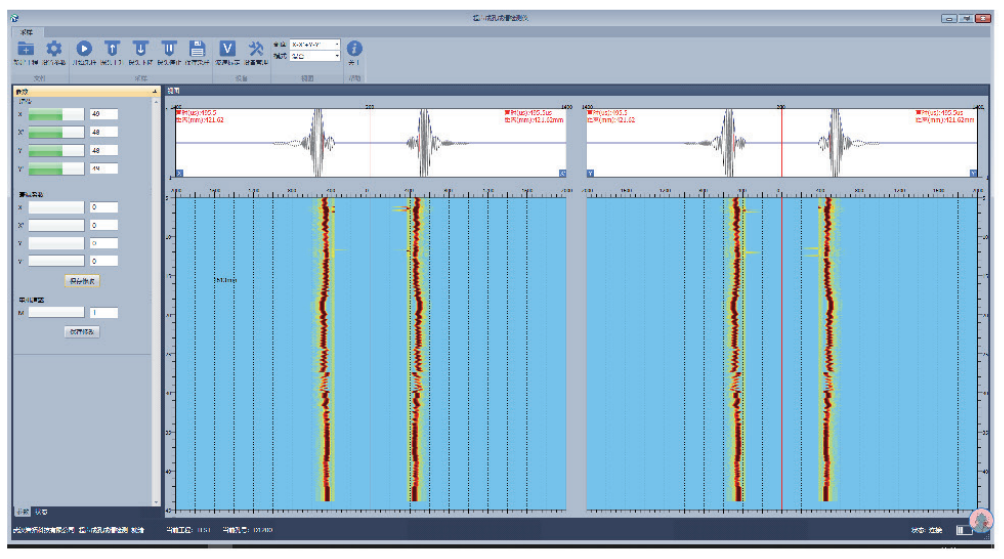

软件界面 | Software Interface

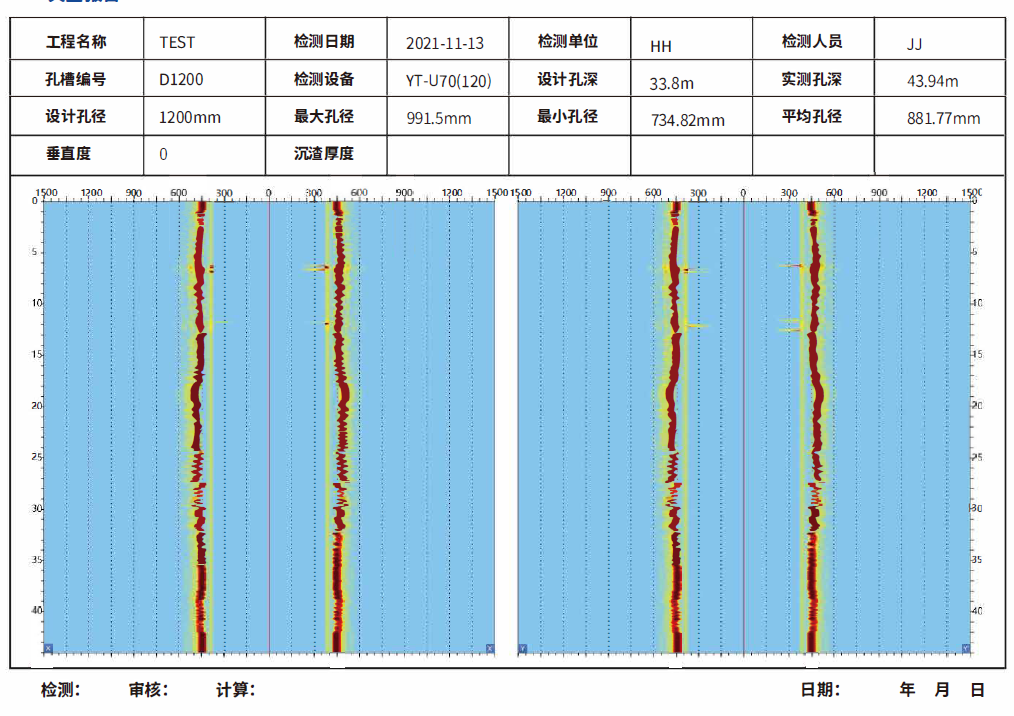

典型报告 | Typical Report

配置清单 | Configuration List

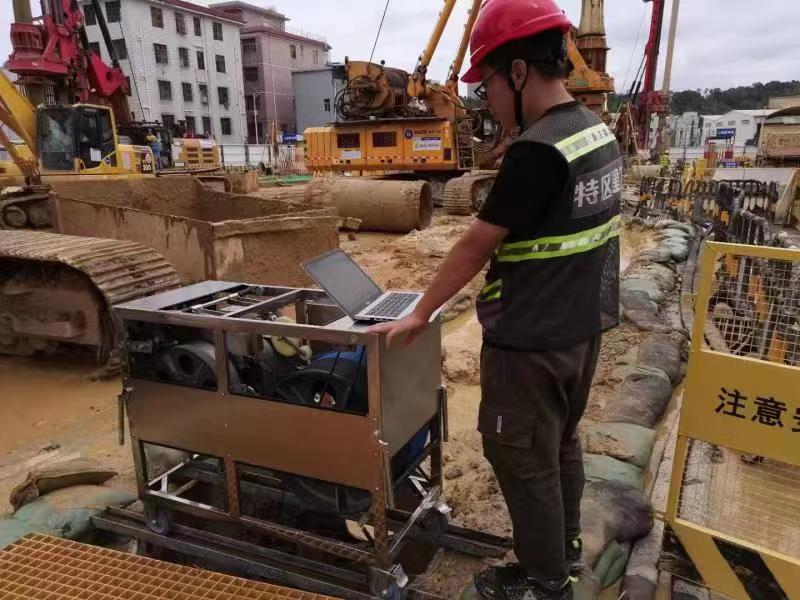

应用案例 | Application Cases
