一、GM-5-CQ-6H管内壁喷涂系统连接示意图：
GM-5-CQ-6H管内壁喷涂系统利用气动输送泵将涂料输送到CQ-6H管内壁喷枪上，CQ-6H管内壁喷枪雾化组件可将油漆按不同的角度，喷涂到管子内壁。，然后操作人员往后移动管内壁喷枪。

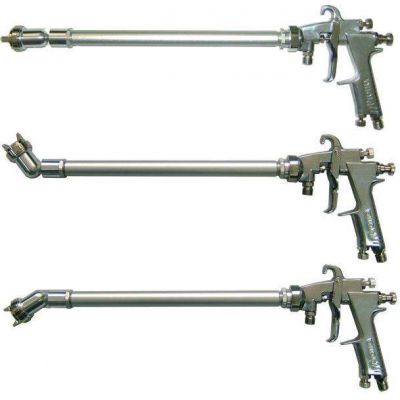

二、CQ-6A万向自动长头喷枪特点：
1.喷枪前端的喷头可180度手动旋转调节。
2.有不同口径（0.8 1.0 1.2mm）、不同长度（5-150cm）可供选择
3.可以实现侧喷、底喷、倒喷。
4.可配合机器人，自动往复机实现自动喷涂。
三、CQ-6A万向自动长头喷枪参数:
1、喷枪参数:
|
型号 |
喷咀口径 |
枪杆长度 |
适应液料 |
雾化形状 |
雾化方式 |
|
|
CQ-6A |
0.8 1.0 1.2mm |
5-150cm |
常规液料 |
扇面状（方向可调） |
空气雾化 |
气动输送泵 |
2、雾化形状：
四、配套气动输送泵：
1.气动搅拌机，边搅拌边喷涂，减少液料沉淀，提高喷涂质量。
2.油漆稳压阀，减缓脉冲，稳定涂层质量。
3.不锈钢料桶，方便装料。
五、适用场所：
1.细管内壁、化妆瓶、香水瓶、摩丝瓶等工件内壁喷涂、侧面喷涂。
2.远距离深孔内壁喷涂，模具内腔喷涂。
3.散热片侧面喷涂。
