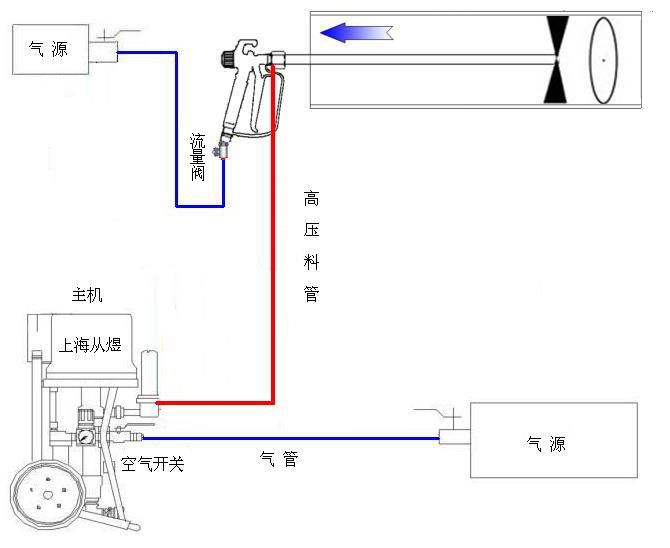

一、GM-5-CQ-1A管内壁喷涂系统连接示意图：
GM-5-CQ-1A管内壁喷涂系统利用气动输送泵将涂料输送到CQ-1H管内壁喷枪上，CQ-1H的雾化组件将液料向四周雾化（圆形）喷涂到管壁四周，然后操作人员往后移动管内壁喷枪。

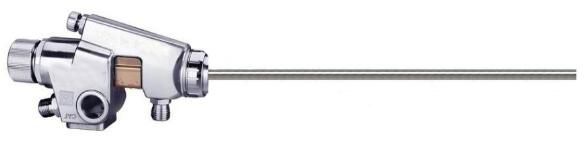

二、CQ-1A管内壁自动喷枪特点：
1.雾化形状为圆形，适合管子内壁喷漆。
2.枪杆直径12mm粗，能伸进细小钢管内部喷涂。
3.雾化精细，漆雾柔和，喷涂细管也不易流挂，可满足细管薄涂层高要求喷涂。
4.枪身有流量调节阀，可方便的调节喷涂流量。
5.枪杆长度可定做达15米。
三、CQ-1A管内壁喷枪参数
1.性能参数：
|
型号 |
喷枪杆径 |
适合管长 |
适应液料 |
喷雾形状 |
雾化范围 |
雾化方式 |
系统配套设备 |
|
CQ-1A
|
12mm |
10-100cm |
30s以下常规液料 |
360°四周散开 |
φ14-300mm |
空气雾化 |
气动输送泵 |

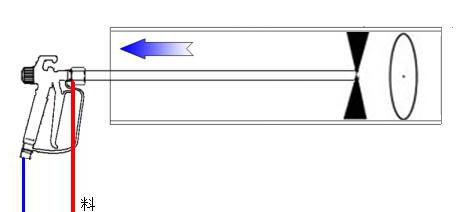

2.雾化方式：
涂料通过CQ-1A管内壁喷枪的雾化组件，将液料向四周360度雾化，形成圆形，从而喷涂到管壁四周。
四、配套气动输送泵：
1.气动搅拌机，边搅拌边喷涂，减少液料沉淀，提高喷涂质量。
2.油漆稳压阀，减缓脉冲，稳定涂层质量。
3.不锈钢料桶，方便装料。
五、适用场景：
常用细长管子内壁喷漆，如输气管道、石油管道、玻璃管、打印设备管件等。
