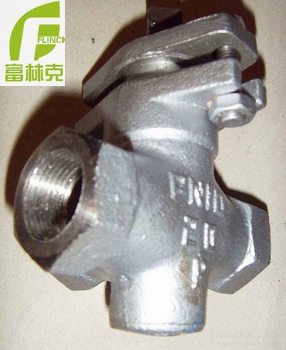

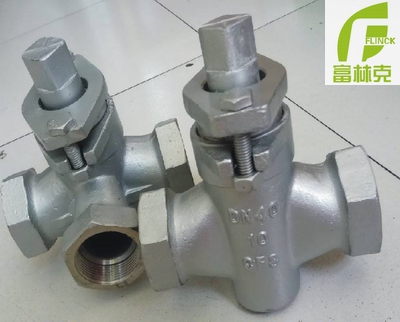

不锈钢内螺纹旋塞阀概述
型号:X13W-10P/R
结构--
富林克不锈钢内螺纹旋塞阀启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转,起到切断和接通介质以及分流介质的作用,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。
应用领域:
不锈钢内螺纹二通旋塞阀广泛应用于油田开采、输送和精练设备中，同时也广泛用于石油、化工、煤气、油品、天然气、液化石油气、水、暖通行业以及一般工业中。
特点：
1、旋塞阀用于经常操作，启闭迅速、轻便。
2、旋塞阀流体阻力小。
3、旋塞阀结构简单，相对体积小，重量轻，便于维修。
4、密封性能好
5、不受安装方向的限制，介质的流向可任意。
不锈钢内螺纹旋塞阀材料表
|
零件名称 |
阀体 |
塞子 |
填料压盖 |
填料 |
|
X13W-1.0P |
不锈钢 |
不锈钢 |
不锈钢 |
油浸石棉盘根 柔性石墨 |
不锈钢内螺纹旋塞阀性能
|
型号 |
公称压力 PN （ MPa ） |
试验压力 PS （ MPa ） |
适用介质 |
工作温度（ ℃ ） |
|
|
壳体 |
密封 |
||||
|
X13W-1.0P |
1.0 |
1.5 |
1.1 |
硝酸、醋酸 |
≤250 |

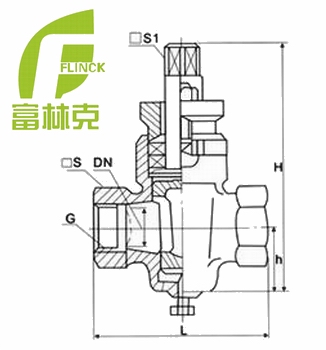

不锈钢内螺纹旋塞阀结构图
