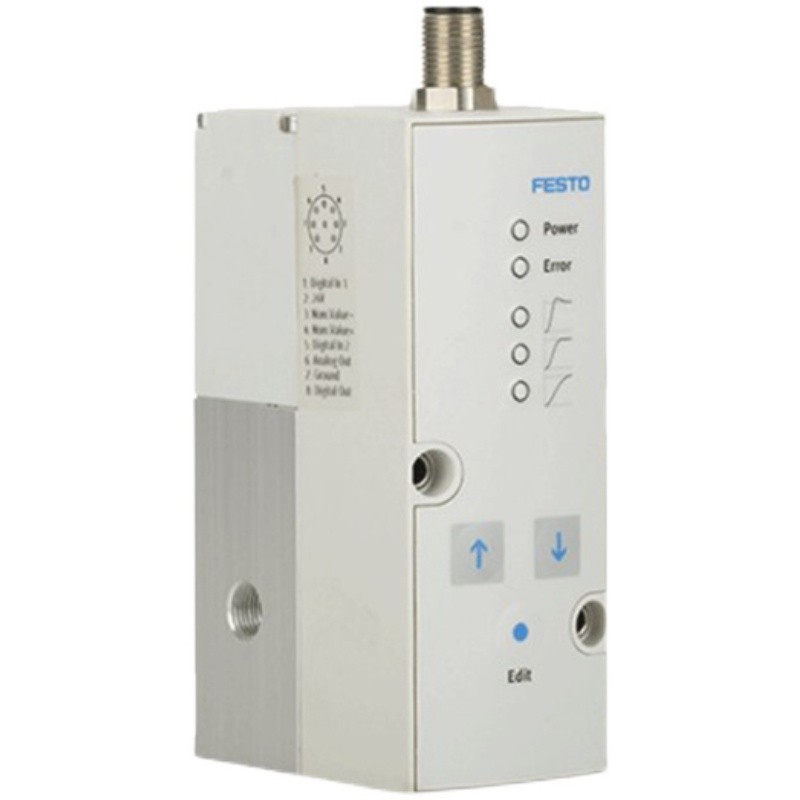

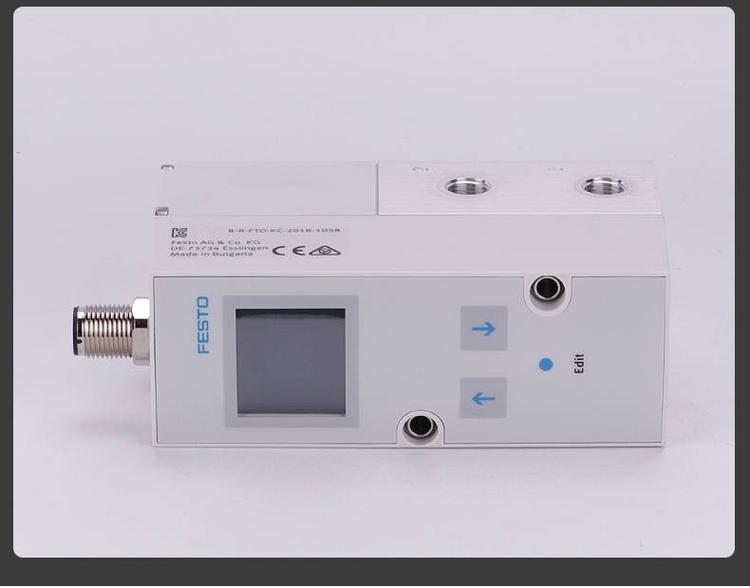

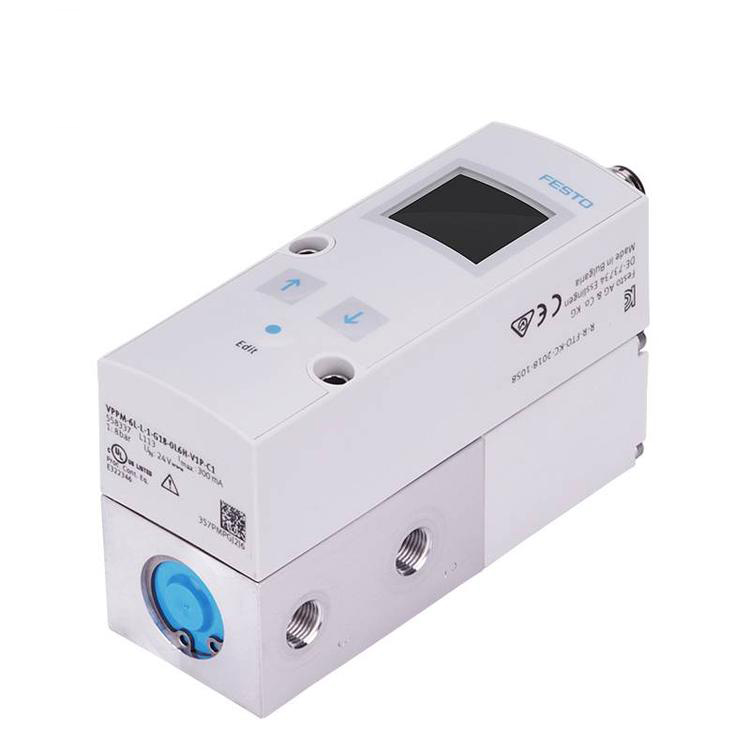

比例压力阀VPPM-12L-L-1-N12-0L6H-A4P-S1C1
数据表
特性 值
KC 标记 KC-EMV
公称通径，气源 12 mm
公称通径，排气 12 mm
短型号代码 VPPM
驱动方式 电控
密封原理 软密封
安装位置 可选
设计 先导膜片式减压阀
短路电流额定值 适用于所有电气连接
安全注意事项 安全位置 VPPM：如果电源电缆中断，输出压力将不受调节。
符号 00995303
反极性保护 适用于所有电气连接
复位类型 弹簧复位
先导类型 先导驱动
阀功能 三通比例压力调节阀
显示类型 LED
压力调节范围 0.02 bar 2 bar
入口压力 1 0 bar 4 bar
大压力迟滞 0.01 bar
标准标称流量 1900 l/min
工作电压范围 DC 18 V 30 V
大电流消耗 500 mA
大电源功耗 12 W
协议 I-Port
IO-Link®
残余波纹 10 %
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
惰性气体
工作和先导介质说明 不可用润滑介质工作
CE 认证（见合格声明） 符合欧盟电磁兼容性指令
耐腐蚀等级 CRC 2 - 中等耐腐蚀能力
介质温度 10 °C 50 °C
防护等级 IP65
环境温度 0 °C 60 °C
认证 RCM 商标
c UL us 认证 (OL)
产品重量 2050 g
线性误差 (± %FS) 1 %
温度系数 0.04 %/K
重复精度 FS 0.5 %
IO-Link，协议版本 装置 V 1.1
IO-Link，通信模式 COM1 (4.8 kB)、COM2 (38.4 kB)、COM3 (230.4 kB)
IO-Link，端口等级 A
IO-Link，过程数据长度 OUT 2 个字节
IO-Link，过程数据长度 IN 2 个字节
IO-Link，短周期时间 0.5 ms
安装方式 要么：
带通孔
带附件
气接口，气口 1 G1/2
气接口，气口 2 G1/2
气接口，气口 3 G1/2
材料说明 RoHS 合规
外壳材料 精制铝合金
阳极氧化
