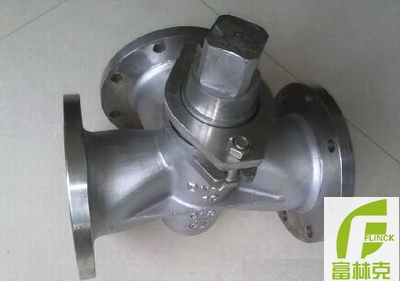

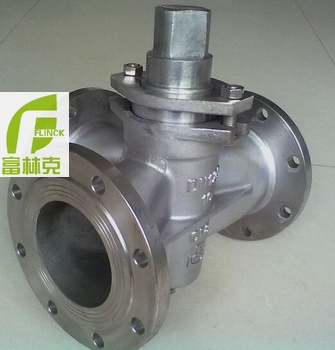

不锈钢法兰三通旋塞阀概述
型号:X44W-10P/R
用途--
富林克不锈钢三通旋塞阀最适于作为切断和接通介质以及分流和合流的工况,本产品广泛地应用于油田开采、输送和精练设备中,同时也广泛用于沥青、硝酸、醋酸、石油、化工、煤气、油品、天然气、液化石油气、水、暖通行业以及一般工业中。
特点--
1、旋塞阀用于经常操作,启闭迅速、轻便。
2、流体阻力小,密封性能好
3、结构简单,体积小,重量轻,无振动,噪声小。
4、适用多种介质,犹其是用于带颗粒粉灰以及纤维更为卓越
5、不受安装方向的限制,介质的流向可任意。
不锈钢法兰三通旋塞阀性能
型号 |
公称压力 PN ( MPa ) |
试验压力 PS ( MPa ) |
适用介质 |
工作温度( ℃ ) |
|
壳体 |
密封 |
||||
X44W-1.0P |
1.0 |
1.5 |
1.1 |
硝酸类 |
≤250 |
X44W-1.0R |
1.0 |
1.5 |
1.1 |
醋酸类 |
≤250 |
不锈钢法兰三通旋塞阀材料表
零件名称 |
阀体 |
塞子 |
填料压盖 |
填料 |
X44W-1.0P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
柔性石墨 油浸石棉盘根 |
X44W-1.0R |
铬镍钛不锈钢 |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |

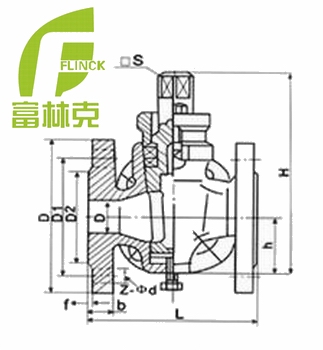

不锈钢法兰三通旋塞阀结构图
