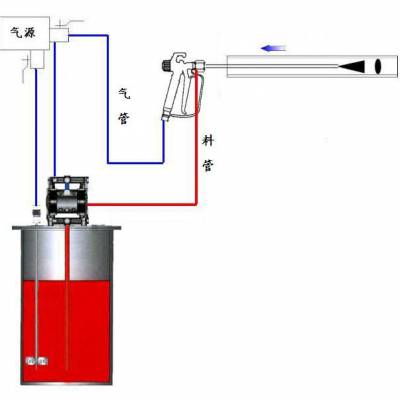

GM-5-CQ-4H管内壁喷涂机利用配套的GM-5隔膜输送泵将涂料输送到CQ-4H管内壁喷涂机上，CQ-4H喷涂机上另外接一路辅助雾化空气，配合雾化组件将液料向四周360度雾化喷涂到管壁四周，然后操作人员往后移动管内壁喷涂机，这样就实现了整根管道的内壁喷涂。
本喷涂机使用高压输送泵高压输送，空气雾化，可喷涂高粘度油漆。
一、CQ-4H管内壁喷涂机特点：
1.雾化形状为喇叭形，适合管子内壁喷漆。
2.涂机杆直径12mm，能伸进细小钢管内部喷涂。
3.涂机身有流量调节阀，可方便的调节喷涂流量。
4.涂机杆长度可定做。
二、CQ-4H管内壁喷涂机参数及雾化方式:
1.性能参数：
|
型号 |
杆径 |
杆长 |
适应液料 |
喷雾形状 |
雾化范围 |
雾化方式 |
系统配套设备 |
|
CQ-4H |
12mm |
10-300cm |
30s以下常规液料 |
喇叭形 |
φ14-50mm |
空气雾化 |
气动输送泵 |
2.雾化形式：

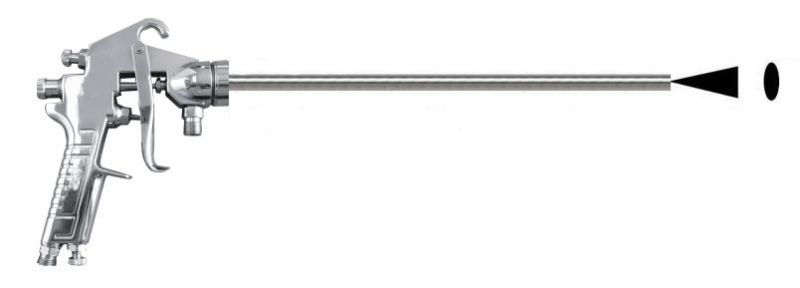

涂料通过CQ-4H管内壁喷涂机的雾化组件，将液料成喇叭形雾化，从而喷涂到管壁四周。
三、CQ-4H管内壁喷涂机配套设备：
1.配有气动搅拌机，边搅拌边喷涂，减少液料沉淀，提高喷涂质量。
2.配有油漆稳压阀，减缓脉冲，稳定涂层质量。
3.配有不锈钢料桶，方便装料。
4.GM-5隔膜气动泵。
四、CQ-4H管内壁喷涂机适用场景：
常用细长管子内壁喷漆，如输气管道、石油管道、钢管等。
