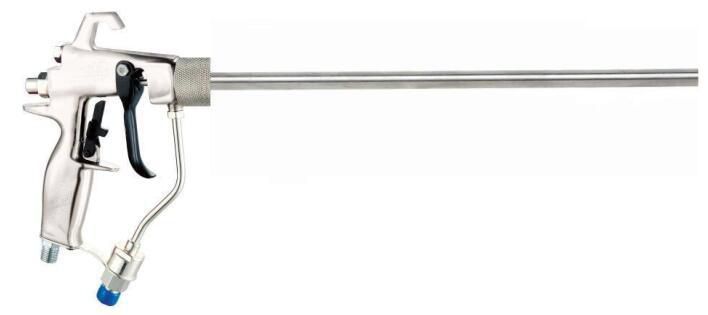

CY46-CQ-3H管内壁喷涂机

CY46-CQ-3H管内壁喷涂机利用配套的CY46气动高压输送泵将涂料输送到CQ-3H管内壁喷涂器上，CQ-3H喷涂器上另外接一路辅助雾化空气，配合雾化组件将液料向四周360度雾化喷涂到管壁四周，然后操作人员往后移动管内壁喷涂机，这样就实现了整根管道的内壁喷涂。

本喷涂机使用高压输送泵高压输送，空气雾化，可喷涂高粘度油漆。

一、CY46-CQ-3H管内壁喷涂机特点：

1.管内壁喷涂器杆径仅为12mm，可喷涂细管和细小工件内腔。

2.喷涂器成360度四周散开雾化，雾化精细效果好，喷涂细管不易流挂。

3.喷涂器配备流量调节阀，可调节喷涂量，喷涂薄涂层也能实现。

4.涂器杆长度可定做（30cm-1000cm），可满足细长管道内壁喷涂。

5.配套的气动高压输送泵，动力强劲，可满足高粘度油漆喷涂和远程输送喷涂。

6.喷涂器的雾化组件，通过性好，喷涂含微粒油漆涂料也不易堵涂器.

二、CQ-3H管内壁喷涂器性能参数&雾化方式:

1.性能参数：

型号	杆径	杆长	适应液料	喷雾形状	雾化方式	系统配套设备
CQ-3H	12mm	30-1000cm	高粘度液料、含微粒液料、常规液料	360度四周散开	空气辅助雾化	CY气动输送泵

2.雾化方式：

涂料通过CQ-3H管内壁喷涂器的雾化组件，将液料向四周360度雾化，从而实现管道内壁喷涂。专业设计，使雾化精细。喷涂器上有流量调节阀，可调节量，适合小管径薄涂层喷涂。

三、配套设备：

CQ-3H管内壁喷涂器需配套CY46气动高压输送泵性能参数：

1.性能参数：

型号	适应液料	压力比	输出压力	动力气压	排量范围	毛重
CY46气动输送泵	高粘度液料、常规粘度液料	46:1	0~276Bar	3~6Bar	0~16L/min	约68Kg

2.产品特色：

上海从煜	市场同类产品
出料口安装高压稳压过滤器（过滤大颗粒杂质，提高涂层质量，减少脉冲）	没有高压稳压过滤器脉冲抖动大
产品下缸体和柱塞杆，整体热处理，使用寿命更长，	下缸体表面镀鉻（几个丝）磨损完，下缸体需更换
换向阀与气马达分体式维修更方便，维护成本更低	换向阀与气马达一体式局部坏则更换全部维修更耗时，成本高
易损件不保修，有原装配套的更换	气马达保修一年

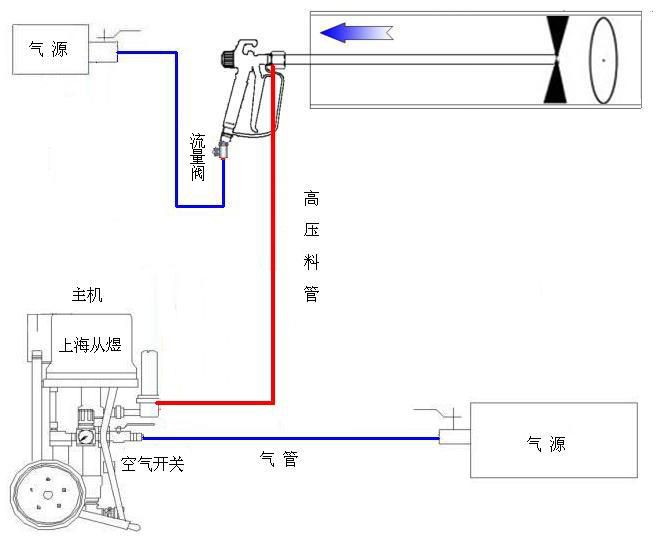

四、CY46-CQ-3H管内壁喷涂系统配置：

五、适用场景：

CQ-3H管内壁喷喷涂器改善了喷涂管内壁喷涂器流量大、易流挂、雾化效果差的缺点，常用于要求较高的细长管道内壁喷涂。同时由于配套高压输送泵，可输送喷涂高粘度的液料。
